Номер по Госреестру СИ: 68946-17
68946-17 Датчики беспроводные трехкоординатные
(VS-3D)
Назначение средства измерений:
Датчики беспроводные трехкоординатные «VS-3D» (далее - датчики) предназначены для измерения среднеквадратического значения (СКЗ) виброскорости и амплитудного значения виброускорения в трех взаимно ортогональных плоскостях.

Внешний вид.
Датчики беспроводные трехкоординатные
Рисунок № 1

Внешний вид.
Датчики беспроводные трехкоординатные
Рисунок № 2

Внешний вид.
Датчики беспроводные трехкоординатные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на корпус датчика методом наклейки и на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам беспроводным трехкоординатным «VS-3D»
Технические условия ТУ 4277-093-12025123-2017.
Поверка
Поверкаосуществляется по документу 4277-093-12025123-2017 МП «Датчики беспроводные трехкоординатные «VS-3D». Методика поверки», утвержденному ФГУП «ВНИИМС» 26.07.2017.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или ставится в паспорт.
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
Адрес: 614000 г. Пермь, ул. Пермская, 70, офис 401
ИНН 5902104208
Тел./факс +7(342)212-84-74
Web-сайт: http://www. vibrocenter.ru
E-mail: vibrocenter@ vibrocenter.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия датчиков основан на преобразовании вибрации контролируемого объекта в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Датчики представляют собой виброизмерительный канал, состоящий из трех чувствительных элементов, основанных на использовании МЭМС-технологии и расположенных в трех взаимно ортогональных плоскостях, микроконтроллера, осуществляющего обработку поступающих сигналов по трем осям ( в частности, одинарное интегрирование), и передатчика с встроенной антенной. Для визуализации результатов измерений полученные данные передаются при помощи антенны на принимающее устройство (компьютер или телефон).
Общий вид датчиков беспроводных трехкоординатных «VS-3D» представлен на рисунке 1.
Датчик с крышкой
Датчик без крышки
Место нанесения знака утверждения типа

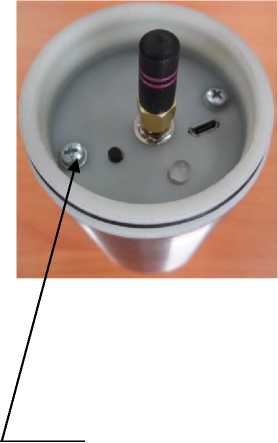

Датчика без крышки (вид сверху)
Место пломбирования
Рисунок 1 - Общий вид датчиков беспроводных трехкоординатных «VS-3D»
Программное обеспечение отсутствует.
|
Таблица 3 - | ||
|
Наименование |
Обозначение |
Кол-во |
|
Датчик беспроводной трехкоординатный |
«VS-3D» |
1 шт. |
|
Зарядное устройство |
1 шт. | |
|
Кабель интерфейсный USB - micro USB |
1 шт. | |
|
Чехол (сумка) для переноски |
1 шт. | |
|
Руководство по эксплуатации |
4277-093-12025123-2017 РЭ |
1 экз. |
|
Паспорт |
4277-093-12025123-2017 ПС |
1 экз. |
|
Методика поверки |
4277-093-12025123-2017 МП |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значения |
|
Диапазон измерений амплитудного значения виброускорения, м/с2 |
от 1 до 50 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 1 до 80 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %:
|
±10 ±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %:
|
±10 ±5 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброускорения и виброскорости относительно базовой частоты в диапазонах частот %, не более: от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц св. 20 Гц до 640 Гц включ. |
и- н- IJ о о |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной относительной погрешности |
1,5 |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -20 до +50 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
58x122 |
|
Масса, кг, не более |
0,6 |
