Номер по Госреестру СИ: 68860-17
68860-17 Преобразователи давления измерительные
(A2G (air2guide))
Назначение средства измерений:
Преобразователи давления измерительные A2G (air2guide) предназначены для измерений избыточного давления и разности давлений сухих неагрессивных газов и воздуха.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
A2G (air2guide)
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 106 | 106 | 1,00 |
| юридическое лицо | Юридические лица | 73 | 73 | 1,00 |
| ООО "Арктик СПГ-2" | Юридические лица | 47 | 66 | 1,40 |
| ООО "Арктик СПГ 2" | Юридические лица | 36 | 54 | 1,50 |
| АО "ВИКА МЕРА" | Юридические лица | 29 | 29 | 1,00 |
| АО ВИКА МЕРА | Юридические лица | 11 | 19 | 1,73 |
| ООО "ПФК "АЛИУМ"" | Юридические лица | 9 | 10 | 1,11 |
| АО "Алтегра" | Юридические лица | 4 | 4 | 1,00 |
| ООО "НИЦ "АЛИУМ" | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 144855da-9d23-f706-9aaa-16bd9e0d8095 | 68860-17 | 2022-08-08 | — | актуальная |
| d34b0ca9-89a9-99c6-fb05-989ecc05dadf | 68860-17 | 2020-05-07 | 2022-08-08 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.





Преобразователи давления измерительные A2G (air2guide) модификации A2G-25 (air2guide), A2G-45 (air2guide), A2G-50 (air2guide) и A2G-52 (air2guide) (далее ПО) имеют встроенное программное обеспечение.
У преобразователей давления измерительных A2G (air2guide) модификации A2G-55 (air2guide) программное обеспечение отсутствует.
ПО обеспечивает настройку и конфигурирование преобразователей давления измерительных, обработку сигналов и связь с внешними устройствами через интерфейс, а также функционирование дисплея (только у модификации A2G-50 (air2guide) и A2G-52 (air2guide)).
ПО модификаций A2G-25 (air2guide) и A2G-45 (air2guide) обеспечивает настройку и конфигурирование, функционирование клавиатуры и дисплея.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для преобразователей давления измерительных A2G (air2guide), модификации: | |||
|
A2G-25 (air2guide) |
A2G-45 (air2guide) |
A2G-50 (air2guide) |
A2G-52 (air2guide) | |
|
Идентификационное наименование программного обеспечения |
Wika Flow |
DPI |
FW_A2G-50 |
Dual Mod |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 3.0 |
не ниже 1.6 |
не ниже 1.0 |
не ниже 1.5 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
наносится на титульном листе руководства по эксплуатации типографским способом.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным A2G (air2guide)
осуществляется по документу РТ-МП-4511-443-2017 «ГСИ. Преобразователи давления измерительные A2G (air2guide). Методика поверки», утвержденному ФБУ «Ростест-Москва» 31.05.2017 г.
Основные средства поверки:
калибратор давления пневматический Метран-505 Воздух I c диапазоном воспроизведения давления от 0,005 до 40 кПа и классом точности 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);
микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250 с диапазоном измерений от 0 до 2500 Па, с пределом допускаемой основной приведённой погрешности ±0,02 % от верхнего предела измерений (регистрационный номер в Федеральном информационном фонде 22995-02);
мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений], с диапазоном измерений силы тока постоянного напряжения до 10 мА, с пределом допускаемой погрешностью ±(0,005 % от измеряемой величины + 0,010 % от верхнего предела измерений) и с диапазоном измерений силы тока постоянного напряжения до 100 мА, с пределом допускаемой погрешностью ±(0,010 % от измеряемой величины + 0,004 % от верхнего предела измерений) (регистрационный номер в Федеральном информационном фонде 54848-13);
источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (регистрационный номер в Федеральном информационном фонде 51394-12);
мера электрического сопротивления однозначная МС 3050М-1 с номинальным значением сопротивления 100 Ом, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 46843-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство о поверке.
Принцип действия преобразователей давления измерительных A2G (air2guide) основан на использовании принципа упругой деформации пластины первичного тензорезистивного преобразователя, установленного на мембране. Под воздействием измеряемого давления мембрана воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналоговоцифрового преобразователя (АЦП) платы микропроцессорного устройства, которая преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер обрабатывает цифровой код с АЦП и преобразует его через цифроаналоговый преобразователь (ЦАП) в ток или напряжение, пропорциональные цифровому коду, и/или преобразует его в протокол цифровой связи «MODBUS RTU».
Конструктивно преобразователи давления измерительные A2G (air2guide) выполнены в виде единого корпуса, в котором расположены чувствительный элемент и плата микропроцессорного устройства. Чувствительный элемент представляет собой смонтированный в индивидуальном корпусе первичный тензорезистивный преобразователь.
Преобразователи давления измерительные A2G (air2guide) выпускаются в пяти модификациях A2G-25 (air2guide); A2G-45 (air2guide); A2G-50 (air2guide); A2G-52 (air2guide) и A2G-55 (air2guide). Преобразователи давления измерительные A2G (air2guide) модификации A2G-25 (air2guide), A2G-50 (air2guide) и A2G-55 (air2guide) имеют аналоговый выходной сигнал по току и напряжению. Преобразователи давления измерительные A2G (air2guide) модификации A2G-45 (air2guide) имеют аналоговый выходной сигнал по напряжению. Преобразователи давления измерительные A2G (air2guide) модификации A2G-50 (air2guide) и A2G-52 (air2guide) имеют цифровой выходной сигнал, преобразованный в протокол цифровой связи «MODBUS RTU».
Общие виды средства измерений представлены на рисунках 1 - 5.

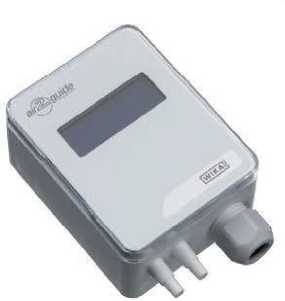

Рисунок 1 - Общий вид преобразователей давления измерительных A2G (air2guide) модификации A2G-25 (air2guide)

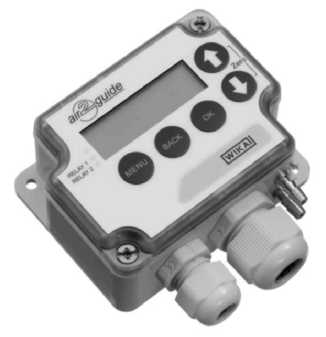

Рисунок 2 - Общий вид преобразователей давления измерительных A2G (air2guide) модификации A2G-45 (air2guide)

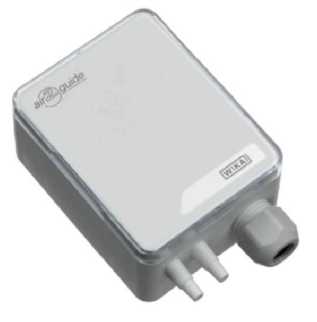

Рисунок 3 - Общий вид преобразователей давления измерительных A2G (air2guide) модификации A2G-50 (air2guide)

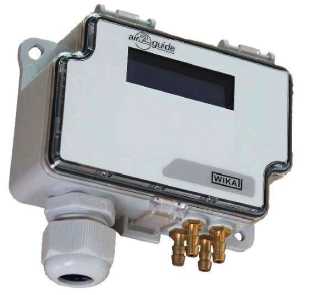

Рисунок 4 - Общий вид преобразователей давления измерительных A2G (air2guide) модификации A2G-52 (air2guide)

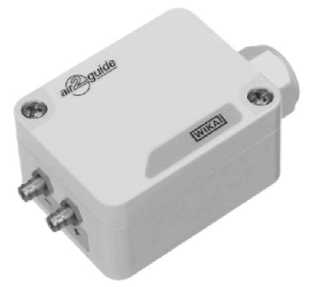

Рисунок 5 - Общий вид преобразователей давления измерительных A2G (air2guide) модификации A2G-55 (air2guide)
Пломбирование преобразователей давления измерительных A2G (air2guide) не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для преобразователей давления измерительных A2G (air2guide), модификации: | ||
|
A2G-25 (air2guide) |
A2G-45 (air2guide) |
A2G-50 (air2guide) | |
|
1 |
2 |
3 |
4 |
|
Диапазоны измерений давления, Па1) |
от 0 до 1000; от 0 до 2000; от 0 до 5000; от 0 до 7000 |
Вариант 1: от -500 до +500 (а также диапазоны, устанавливаемые перемычкой: от -100 до +100; от -250 до +250; от -300 до +300) Вариант 2: от 0 до 2500 (а также диапазоны, устанавливаемые перемычкой: от 0 до 100; от 0 до 250; от 0 до 1000) |
Вариант 1; от 0 до 2500 (а также диапазоны, устанавливаемые перемычкой: от -100 до +100; от 0 до 100; от 0 до 250; от 0 до 500; от 0 до 1000; от 0 до 1500; от 0 до 2000) Вариант 2: от 0 до 7000 (а также диапазоны, устанавливаемые перемычкой: от 0 до 1000; от 0 до 1500; от 0 до 2000; от 0 до 2500; от 0 до 3000; от 0 до 4000; от 0 до 5000) Вариант 3: от -250 до +250 (а также диапазоны, устанавливаемые перемычкой: от -25 до +25; от -50 до +50; от -100 до +100; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 250) |
|
Выходной сигнал:
|
от 4 до 20 от 0 до 10 |
от 0 до 10 |
от 4 до 20 от 0 до 10 Modbus |
|
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений |
±1,5 | ||
Окончание таблицы 2
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой основной абсолютной погрешности, Па |
±(0,015-ИВ + 5)2); ±(0,015-ИВ + 7)3), где ИВ - измеряемая величина, Па |
- |
±(0,015-ИВ + 1), где ИВ - измеряемая величина, Па |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий от +21 до +25 °С, %/10 °С:
|
±0,5 |
±0,5 |
±0,5 |
|
Максимальное избыточное рабочее давление, кПа |
20 |
20 |
20 |
| |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для преобразователей давления измерительных A2G (air2guide), модификации: | |
|
A2G-52 (air2guide) |
A2G-55 (air2guide) | |
|
1 |
2 |
3 |
|
Диапазоны измерений давления, Па1) |
Вариант 1: от -250 до +2500 (а также диапазоны, устанавливаемые перемычкой: от -500 до +500 от 0 до 1000) Вариант 2: от -250 до +7500 (а также диапазоны, устанавливаемые перемычкой: от -500 до +500 от 0 до 1000) |
от 0 до 250; от 0 до 500; от 0 до 750; от 0 до 1000; от 0 до 1250; от 0 до 2500; от 0 до 3750; от 0 до 5000 |
|
Выходной сигнал
|
Modbus |
от 4 до 20 от 0 до 10 |
|
Пределы допускаемой основной приведённой погрешности, % | ||
Окончание таблицы 3
|
1 |
2 |
3 |
|
от диапазона измерений |
- |
±2,5 |
|
Пределы допускаемой основной абсолютной погрешности, Па |
±(0,015-ИВ + 1), где ИВ - измеряемая величина, Па |
- |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий от +21 до +25 °С, %/10 °С:
|
±0,5 |
±0,5 |
|
Максимальное избыточное рабочее давление, кПа |
20 |
52) |
|
!) В соответствии с заказом допускается изготовление преобразователей давления измерительных с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, кПа, кгс/м2, мм вод.ст.); 2) Для преобразователей давления измерительных с диапазонами измерений от 0 до 250 Па, от 0 до 500 Па и от 0 до 750 Па. Для остальных диапазонов максимальное избыточное рабочее давление не должно превышать значения верхнего предела измерений, умноженного на 5 | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для преобразователей давления измерительных A2G (air2guide), модификации: | ||
|
A2G-25 (air2guide) |
A2G-45 (air2guide) |
A2G-50 (air2guide) | |
|
Напряжение питания, В - постоянного тока |
24±2,4 |
от 21 до 35 |
24±2,4 |
|
- переменного тока |
24±2,4 |
24±2,4 |
24±2,4 |
|
Габаритные размеры, мм, не более: - длина |
67,3 |
86,5 |
67,3 |
|
- ширина |
43,0 |
37,1 |
43,0 |
|
- высота |
85,3 |
89,5 |
85,3 |
|
Масса, кг, не более |
0,15 |
0,15 |
0,15 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от -20 до +70 |
от -20 до +70 |
от -20 до +70 |
|
- относительная влажность, % не более |
80 |
95 |
80 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 54 |
IP 54 |
IP 54 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение для преобразователей давления измерительных A2G (air2guide), модификации: | |
|
A2G-52 (air2guide) |
A2G-55 (air2guide) | |
|
1 |
2 |
3 |
|
Напряжение питания, В - постоянного тока |
24 ±2,4 |
от 13 до 32 |
|
- переменного тока |
24 ±2,4 |
- |
|
Габаритные размеры, мм, не более: - длина |
102,0 |
93 |
|
- ширина |
36,0 |
35,0 |
|
- высота |
95,0 |
50,0 |
|
Масса, кг, не более |
0,15 |
0,07 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от -20 до +70 |
от -10 до +50 |
|
- относительная влажность, % не более |
95 |
80 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 54 |
IP 54 |
