Номер по Госреестру СИ: 68834-17
68834-17 Поляриметры автоматические цифровые
(P8000, P8000-T, P8000-P, P8100, P8100-T, P8100-P)
Назначение средства измерений:
Поляриметры автоматические цифровые моделей Р8000, Р8000-Т, Р8000-Р, Р8100, Р8100-Т, Р8100-Р (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества.
Внешний вид.
Поляриметры автоматические цифровые
Рисунок № 1
Внешний вид.
Поляриметры автоматические цифровые
Рисунок № 2
Программное обеспечение
Поляриметры имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров угла вращения плоскости поляризации и функции индикации. Идентификационные данные программного обеспечения поляриметров представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Kruess GUI |
Номер версии (идентификационный номер ПО) |
не ниже 7.ххх |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления контрольной суммы |
- |
Уровень защиты программного обеспечения от непреднамеренных изменений соответствует уровню «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к поляриметрам автоматическим цифровым моделей Р8000, Р8000-Т, Р8000-Р, Р8100, Р8100-Т, Р8100-Р
ГОСТ 8.590-2009 ГСИ. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации
ГОСТ 8.258-2013 ГСИ. Поляриметры и сахариметры. Методика поверки.
Техническая документация изготовителя A.KRUSS Optronic GmbH, Германия
Поверка
Поверкаосуществляется по документу ГОСТ 8.258-2013 «ГСИ. Поляриметры и сахариметры. Методика поверки».
Основные средства поверки:
- набор образцовых поляриметрических пластинок ППО-1 (регистрационный номер в Федеральном информационном фонде № 11330-88).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится корпус поляриметра в соответствии с рисунком 2 и на свидетельство о поверке.
Изготовитель
A.KRUSS Optronic GmbH, ГерманияАдрес: Alsterdorfer Strasse 276-278 22297 Hamburg / Germany
Тел.: +49 40 51 43 17 0
Факс: +49 40 51 43 17 60
E-mail: info@kruess.com
Web-сайт: www.kruess.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. №14-17 Тел. +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия поляриметров основан на принципе «оптического нуля». Излучение источника (светодиод с длиной волны излучения 589 нм) проходит через поляризатор, кювету с анализируемым веществом, второй поляризатор, выполняющий роль анализатора, и далее поступает на фотоприемное устройство, где преобразуется в электрический сигнал. Электрический сигнал поступает в электронный блок поляриметра, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. Результат измерения отображается на цветном жидкокристаллическом дисплее в цифровом виде.
При установке в оптическую систему кюветы с оптически активным веществом происходит поворот плоскости поляризации, который отслеживается поворотом анализатора на тот же угол с помощью сервосистемы.
Поляриметры моделей P8000, P8100 работают без поддержания постоянной температуры. Поляриметры моделей P8000-T, P8100-T комплектуются термостатом PT31 для контроля температуры образца. В поляриметрах модели P8000-P и Р8100-Р контроль температуры образца осуществляется по принципу Пельтье.
Конструктивно поляриметры цифровые моделей Р8000, Р8000-Т, Р8000-Р, Р8100, Р8100-Т, Р8100-Р выполнены в виде стационарного настольного прибора. На задней панели прибора расположены разъем для подключения принтера, USB порт и сетевой интерфейс Ethernet (для связи с лабораторной информационно-управляющей системой LIMS).
Управление прибором осуществляется с помощью сенсорного жидкокристаллического дисплея размером 5,7" (320 х 240 пикселей). Результаты измерений выводятся на дисплей и сохраняются в базе данных.
Для защиты от несанкционированного вмешательства в приборе предусмотрена защита паролем при входе в систему.
Общий вид поляриметров представлен на рисунках 1 и 2.

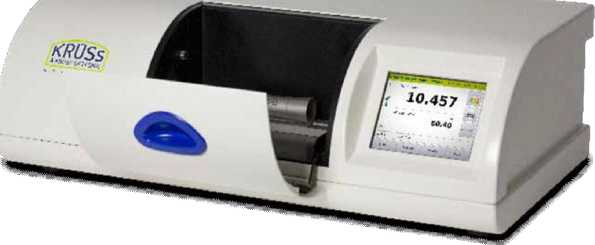

Рисунок 1 - Общий вид Поляриметра автоматического цифрового (вид спереди)
Место нанесения знака поверки
Место пломбирования
Место нанесения знака утверждения типа

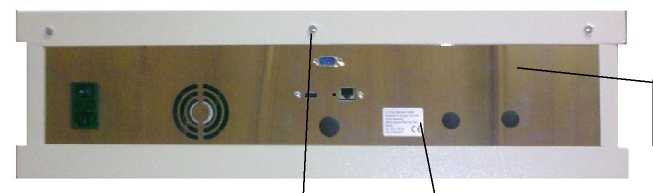

Рисунок 2 - Общий вид Поляриметра автоматического цифрового (вид сзади)
Таблица 4 -
Наименование |
Количество, шт. | |
Поляриметры автоматические цифровые моделей Р8000, Р8000-Т, Р8000-Р |
Поляриметры автоматические цифровые моделей Р8100, Р8100-Т, Р8100-Р | |
Поляриметр автоматический цифровой |
1 |
1 |
Стилус |
1 |
1 |
Сетевой кабель |
1 |
1 |
Поляриметрическая трубка 100 мм |
1 |
- |
Поляриметрическая трубка 200 мм |
1 |
- |
Руководство по эксплуатации |
1 |
1 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазоны измерений:
|
±34,5 ±100 |
Диапазоны показаний:
|
±89,9 ±259 |
Дискретность показаний цифрового табло при измерении:
|
0,001 0,01 |
Пределы допускаемой абсолютной погрешности результатов измерений угла вращения плоскости поляризации, град: - в диапазоне от минус 10° до плюс 10° - в диапазонах менее минус 10°; свыше плюс 10° |
о о о о o' о" -н -н |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Пределы допускаемой абсолютной погрешности результатов измерений оптического вращения в единицах Международной Сахарной Шкалы, °Z |
±0,01 |
Длина волны измерения, нм |
589 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Условия эксплуатации: температура окружающего воздуха, °С |
от +15 до +40 |
относительная влажность, % |
от 20 % до 80 % |
Напряжение питания, В |
от 100 до 250 |
При частоте, Гц |
50/60 |
Габаритные размеры (длина, ширина, высота), мм, не более |
300 х 645 х 200 |
Масса, кг, не более |
28 |
Средняя наработка на отказ, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
12 |
