Номер по Госреестру СИ: 68811-17
68811-17 Преобразователи термоэлектрические
(1076412-1)
Назначение средства измерений:
Преобразователи термоэлектрические 1076412-1 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры и контроля клапана перепуска в 4-х газотурбинных установках типа TITAN 250.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 160502
ID в реестре СИ - 382902
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Модификации СИ
Производитель
Изготовитель - Фирма "Ametek Power Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2107 от 2017.10.05 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи термоэлектрические (1076412-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ametek Power Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47233-11 16.06.2021 |
Датчики давления, DR, HP/HPH, PD/PDH, PA/PG, DCT Фирма "Ametek Power Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68811-17 |
Преобразователи термоэлектрические, 1076412-1 Фирма "Ametek Power Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
68821-17 |
Преобразователи термоэлектрические, 1083866 Фирма "Ametek Power Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
68822-17 |
Преобразователи термоэлектрические, 1082373-200 Фирма "Ametek Power Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
68823-17 |
Преобразователи термоэлектрические, 361257-100 Фирма "Ametek Power Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
74787-19 17.04.2024 |
Преобразователи термоэлектрические, 1061972-101 С Фирма "Ametek Power Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Преобразователи термоэлектрические (1076412-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи термоэлектрические (1076412-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания или типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим 1076412-1
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по документу МИ 3090-2007 «Рекомендация. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП.
Изготовитель
Фирма «AMETEK Power Instruments», США
Адрес: 50 Fordham Road, Wilmington, MA 01887
Тел. (факс): +1 (978) 988-4903 / 988-4990
E-mail: power.sales@ametek.com; Web-сайт: www.ametek.com
Заявитель
Акционерное общество «РЭП Холдинг» (АО «РЭПХ»)
ИНН 7806151791
Адрес: 192029, г. Санкт-Петербург, пр. Обуховской обороны, д. 51, литер АФ
Тел.: +7 (812) 448-22-09
E-mail: reph@reph.ru; Web-сайт: www.reph.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. (факс): +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru; Web-сайт: www.vniims.ru
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Термопреобразователи состоят из одного ЧЭ (с номинальной статической характеристикой преобразования (НСХ) типа «N» по ГОСТ Р 8.585-2001) с изолированным рабочим спаем и минеральной изоляцией, помещенного в защитную арматуру с соединительным элементом в виде шестигранного штуцера, и удлинительных термоэлектродных проводов в тефлоновой изоляции. Защитная арматура ТП изготовлена из жаропрочного сплава Inconel 600. Рабочий конец защитной арматуры ТП имеет сложную форму.
Монтаж ТП осуществляется при помощи неподвижного двустороннего шестигранного штуцера с резьбами %-14 MNPT и Ц-14 MNPT.
Фотография общего вида ТП представлена на рисунке 1.

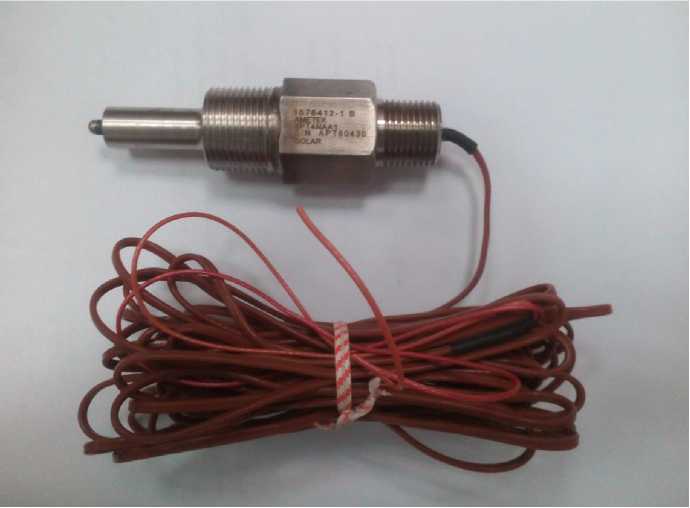

Рисунок 1 - Общий вид преобразователей термоэлектрических модели 1076412-1
Пломбирование преобразователей термоэлектрических 1076412-1 не предусмотрено.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте приведены в таблице 1. Основные технические характеристики ТП приведены в таблице 2.
Таблица 1 - Основные метрологические характеристики для преобразователей термоэлектрических 1076412-1
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Номинальное значение измеряемой температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) |
|
N |
2 |
от 0 до +333 включ. |
+400 |
±2,5 |
|
св. +333 до +435 |
±0,00757 |
Таблица 2 - Основные технические характеристики преобразователей термоэлектрических 1076412-1
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры (при 500 В), МОм, не менее |
500 |
|
Длина монтажной части ТП, мм |
36,5 |
|
Диаметр монтажной части ТП, мм |
13,0 |
|
Длина ТП, мм |
108 |
|
Длина удлинительных термоэлектродных проводов ТП, см |
798 |
|
Масса ТП, г |
406,5 |
|
Рабочие условия эксплуатации ТП:
|
от -40 до +200 95 |
