Номер по Госреестру СИ: 68801-17
68801-17 Преобразователи термоэлектрические
(111T0539)
Назначение средства измерений:
Преобразователи термоэлектрические 111T0539 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе газовой турбины на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 111T0539
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация «Weston Aerospace Ltd.», Великобритания
Поверка
Поверкаосуществляется по документу МП 207.1-052-2017 «Преобразователи термоэлектрические 111T0539. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11)
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Изготовитель
Фирма «Weston Aerospace Ltd.», Великобритания
Адрес: 124 Victoria Road Farnborough, Hampshire GU14 7PW, UK
Телефон: + 44 (0) 1252 544433, факс: + 44 (0) 1252 371216
E-mail: sales-advancedsensors@esterline.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус») ИНН 7705574092Адрес: 123317, г. Москва, Пресненская набережная, д. 10
Телефон: : +7 (495) 981 1313
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены в виде завальцованной с одного конца трубки с чувствительным элементом (ЧЭ) в оболочке из нержавеющей стали, соединенной с Т-образной защитной головкой из нержавеющей стали с двумя штифтами. Внутрь корпуса измерительной вставки ТП помещен один чувствительный элемент - термопара с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.
Преобразователи термоэлектрические 111T0539 изготовлены следующих моделей: 111T0539P0001, 111T0539P0002, 111T0539P0003, 111T0539P0004, 111T0539P0005, 111T0539P0006, 111T0539P0007, 111T0539P0008, 111T0539P0009, отличающиеся друг от друга только длиной измерительной вставки.
Общий вид преобразователей термоэлектрических 111T0539 представлен на рисунке 1. Пломбирование ТП не предусмотрено.

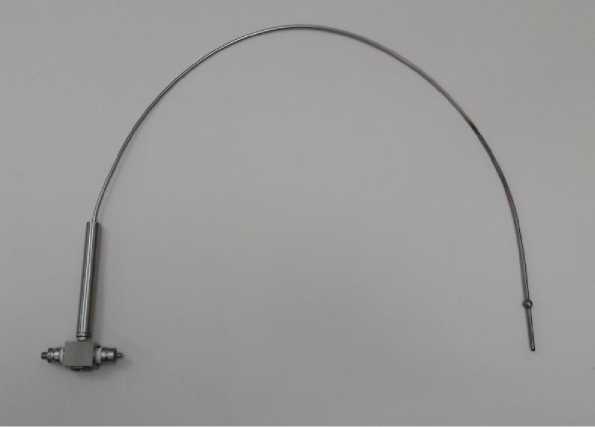

Рисунок 1 - Общий вид преобразователей термоэлектрических 111T0539
Программное обеспечение отсутствует.
Таблица 2
Наименование |
Обозначение |
Количество |
Преобразователь термоэлектрический 111T0539 |
модель 111T0539P0001 |
12 шт. |
модель 111T0539P0002 |
18 шт. | |
модель 111T0539P0003 |
18 шт. | |
модель 111T0539P0004 |
12 шт. | |
модель 111T0539P0005 |
6 шт. | |
модель 111T0539P0006 |
6 шт. |
Наименование |
Обозначение |
Количество |
модель 111T0539P0007 |
12 шт. | |
Преобразователь термоэлектрический |
модель |
12 шт. |
111T0539 |
111T0539P0008 | |
модель 111T0539P0009 |
12 шт. | |
Паспорт (на русском языке) |
- |
108 экз. |
Методика поверки |
МП 207.1-052-2017 |
1 экз. |
Основные метрологические и технические характеристики преобразователей термоэлектрических 111T0539 приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от +410 до +430 |
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1) |
К |
Класс допуска |
2 |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
±0,00754, где t - значение |
измеряемой температуры | |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха не более 80 %, МОм (при 500 В), не менее |
1000 |
Диаметр измерительной вставки, мм, не более |
7,8 |
Длина измерительной вставки, см, не более: | |
- для модели 111T0539P0001 |
280 |
- для модели 111T0539P0002 |
72 |
- для модели 111T0539P0003 |
123 |
- для модели 111T0539P0004 |
70 |
- для модели 111T0539P0005 |
77 |
- для модели 111T0539P0006 |
82 |
- для модели 111T0539P0007 |
85 |
- для модели 111T0539P0008 |
92 |
- для модели 111T0539P0009 |
169 |
Масса, кг, не более |
3 |
Средняя наработка на отказ, ч, не менее |
48000 |
Средний срок службы, лет, не менее |
6 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -65 до +150 |
- относительная влажность воздуха, %, не более |
95 |
