Номер по Госреестру СИ: 68800-17
68800-17 Преобразователи термоэлектрические
(110T9056)
Назначение средства измерений:
Преобразователи термоэлектрические 110T9056 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе газовой турбины на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 110T9056
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «Temp-Pro Inc.», США
Поверка
Поверкаосуществляется по документу МП 207.1-051-2017 «Преобразователи термоэлектрические 110T9056. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Изготовитель
Фирма «Temp-Pro Inc.», США
Адрес: 200 Industrial Drive Northampton, MA 01060, USA
Телефон: (413) 584-3165, факс: (413) 586-3625
E-mail: sales@temp-pro.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»)
ИНН 7705574092
Адрес: 123317, г. Москва, Пресненская набережная, д. 10
Телефон: : +7 (495) 981 1313
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены в виде трубки из никелированной меди с эпоксидной смолой и присоединительными проводами в тефлоновой оболочке. Внутрь корпуса измерительной вставки ТП помещен один чувствительным элемент (ЧЭ) - термопара с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001.
Преобразователи термоэлектрические 110T9056 изготовлены следующих моделей: 110T9056G0002, 110T9056G0003, отличающиеся друг от друга только присоединительных проводов.
Монтаж ТП на объекте измерений осуществляется непосредственно в подшипники газовой турбины.
Общий вид преобразователей термоэлектрических 110T9056 представлен на рисунке 1. Пломбирование ТП не предусмотрено.

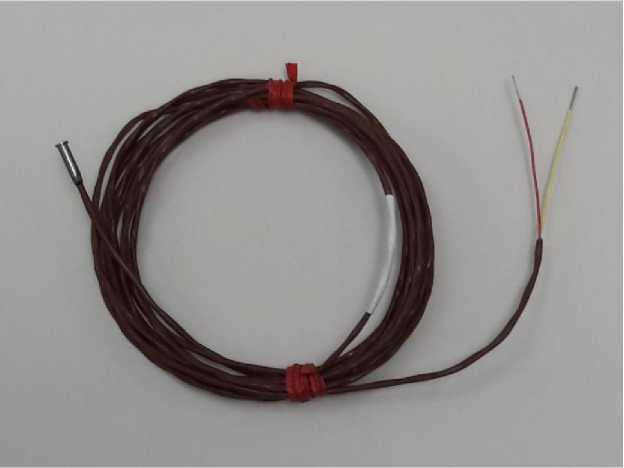

Рисунок 1 - Общий вид преобразователей термоэлектрических 110T9056
Программное обеспечение отсутствует.Основные метрологические и технические характеристики преобразователей термоэлектрических 110T9056 приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от +90 до +110 |
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1) |
К |
Класс допуска |
2 |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
±2,5 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха не более 80 %, МОм (при 500 В), не менее |
100 |
Длина корпуса ТП, мм, не более: |
20 |
Диаметр корпуса ТП, мм, не более: |
5 |
Диаметр площадки корпуса ТП, мм, не более: |
6,4 |
Длина удлинительных проводов, м, не более:
|
~t 00 |
Масса, кг, не более |
1 |
Средняя наработка на отказ, ч, не менее |
48000 |
Средний срок службы, лет, не менее |
6 |
Рабочие условия эксплуатации:
|
от -65 до +150 95 |
