Номер по Госреестру СИ: 68783-17
68783-17 Система бесконтактных измерений
(HAWK/S/7)
Назначение средства измерений:
Система бесконтактных измерений HAWK/S/7 (далее по тексту - система)
предназначена для бесконтактных измерений линейных размеров с автоматической регистрацией результатов измерений в цифровой и графической формах.
Внешний вид.
Система бесконтактных измерений
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус системы методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе бесконтактных измерений HAWK/S/7ГОСТ 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 68783-17 «Система бесконтактных измерений HAWK/S/7. Методика поверки», утвержденному ООО «АСК Экспресс» и ФГУП «ВНИИМ им. Д.И. Менделеева» 26.06.2017 г.
Основные средства поверки:
-
- мера длины штриховая, диапазон измерений 0-200 мм, разряд 2, класс l по ГОСТ 12069-90;
-
- меры длины концевые плоскопараллельные, разряд 3 по ГОСТ Р 8.763-2011 Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус системы.
Изготовитель
Компания «Vision Engineering Ltd.», ВеликобританияАдрес: Monument House, Monument Way West, Working, Surrey, GU21 5EN, UK Телефон/факс: +44 (0) 1483 248300/+44 (0) 1483 248301
E-mail: generalinfo@visioneng.com
Система представляет собой безокулярный микроскоп, принцип действия которого основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку с высокими контрастностью и разрешением. В оптической головке используется проекционное устройство.
Функционально система состоит из блока безокулярного микроскопа, измерительного стола и системы обработки данных измерений. Конструктивно блок безокулярного микроскопа состоит из оптической головки, штатива и узла фокусировки. С помощью оптической головки производится наведение на измеряемый объект; штатив необходим для установки измерительного стола, блока фокусировки и оптической головки; измерительный стол с отсчетными устройствами служит для установки на нем измеряемых объектов и измерения линейных размеров в продольном (ось X), поперечном (ось Y) направлениях; узел фокусировки предназначен для фокусировки оптической головки на измеряемые объекты.
В качестве отсчетных устройств используются датчики линейных перемещений, установленные на поперечной и продольной направляющих измерительного стола. В основу работы датчика линейных перемещений положен принцип фотоэлектрического считывания головкой штрихов, равномерно нанесенных на шкалу. Для измерения перемещений по вертикали (ось Z) в штативе установлен преобразователь перемещений. Система обработки измерений производит обработку результатов измерений и вывод их на экран в цифровой и графической формах.

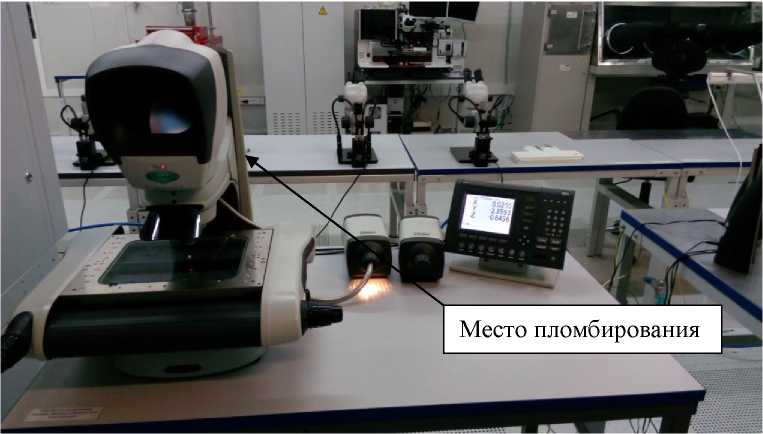

Общий вид системы бесконтактных измерений HAWK/S/7 представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид системы бесконтактных измерений HAWK/S/7
Программное обеспечение отсутствует.
Таблица 3 - Комплектность
Наименование |
Количество |
Система бесконтактных измерений HAWK/S/7, зав. № K1178, в составе: | |
Оптическая головка |
1 шт. |
Настольный штатив с нижней подсветкой |
1 шт. |
Моторизованный штатив с Z-энкодером и нижней подсветкой |
1 шт. |
Эпископический осветитель 100 Вт для микрообъективов с 4-позиционной турелью |
1 шт. |
Световод для эпископического /нижнего освещения (длина 1 м) |
1 шт. |
Конденсатор нижней подсветки штатива для микрообъективов |
1 шт. |
Источник питания оптической головки |
1 шт. |
Продолжение таблицы 3
Наименование |
Количество |
Источник освещения 100 Вт для эпископического /нижнего освещения |
1 шт. |
Микропроцессор 3-х координатный |
1 шт. |
Кабель Z-энкодера |
1 шт. |
Измерительный стол 200x150 мм (разрешение энкодера 1 мкм) |
1 шт. |
Микрообъекив 20 х SLWD (увеличение системы 500 х, рабочее расстояние 21 мм) |
1 шт. |
Пылезащитный чехол |
1 шт. |
Формуляр |
1 экз. |
Методика поверки |
1 экз. |
Руководство по эксплуатации |
1 экз. |
Наименование характеристики |
Значение характеристики |
Диапазон измерений линейных размеров, мм: - по оси Х - по оси Y - по оси Z |
от 0 до 200 от 0 до 150 от 0 до 200 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров вдоль осей X и Y, мкм: |
±(2+4,5Ъ/1000)1),2) |
Пределы допускаемой абсолютной погрешности измерений линейных размеров вдоль оси Z, мкм: |
±10 |
Максимальная нагрузка на измерительный стол, кг, не более |
20 |
Увеличение системы при рабочем расстоянии 21 мм |
500х |
Габаритные размеры (штатив с измерительным столом и оптической головкой в сборе, ширинахглубинахвысота), мм, не более |
750x700x780 |
Масса (штатив с измерительным столом и оптической головкой в сборе), кг, не более |
68 |
Условия эксплуатации:
|
от +15 до +25 80 от 96 до 104 |
Напряжение питания переменного тока частотой 50 Гц, В |
220±20 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
20 000 |
Примечания
|
