Номер по Госреестру СИ: 68687-17
68687-17 Трансформаторы тока
(LMZB1-10)
Назначение средства измерений:
Трансформаторы тока LMZB1-10 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 160368
ID в реестре СИ - 382768
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1944 от 2017.09.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (LMZB1-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66919-17 |
Трансформаторы тока, LZZBJ9-12/150b/2 Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
66920-17 |
Трансформаторы напряжения, JDZXR22-6C1 Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
67190-17 |
Трансформаторы напряжения, JDZXR23-10, JDZXR22-35C Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
67191-17 |
Трансформаторы тока, LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
68096-17 20.07.2022 |
Трансформаторы напряжения, JDZX Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
68097-17 20.07.2022 |
Трансформаторы напряжения, JDZXR Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
68098-17 20.07.2022 |
Трансформаторы тока, LZZBJ9 Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
68106-17 20.07.2022 |
Трансформаторы тока, LMZB1-10 Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
68477-17 |
Трансформаторы тока, LZZBJ9 Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
68686-17 |
Трансформаторы напряжения, JDZXR Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
68687-17 |
Трансформаторы тока, LMZB1-10 Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ |
8 лет |
|
76319-19 |
Трансформаторы тока, LZZBJ9-36/250W3b Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
8 лет |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Трансформаторы тока (LMZB1-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (LMZB1-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока LMZB1-10
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку контактной коробки или на свидетельство о поверке.
Изготовитель
ABB Guangdong SiHui Instrument Transformer Co., Ltd., Китай Адрес: 18 Xinwang Road, Huanggang Community, Dongcheng Street, SiHui, Guangdong, 526238 CN, КитайТелефон: +86 758 360 1568
E-mail: sales-cnits@cn.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ») ИНН 7727180430
Адрес: 117335, г. Москва, Нахимовский проспект, д. 58, офис 5A.R5
Телефон: +7 (495) 777-22-20
Web-сайт: www.abb.ru
E-mail: contact.center@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с пятью вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки. По принципу конструкции трансформаторы являются шинными и не имеют первичной обмотки.
Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов. Высоковольтная изоляция обеспечивается изоляцией кабеля или шины.
Общий вид средства измерений представлен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

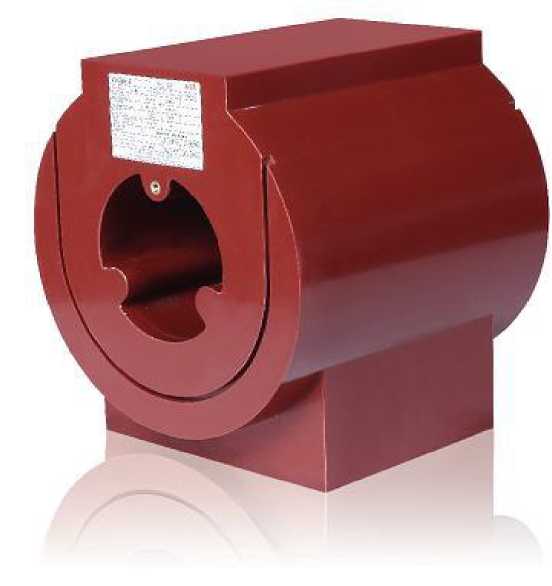

Рисунок 1 - Общий вид средства измерений
А

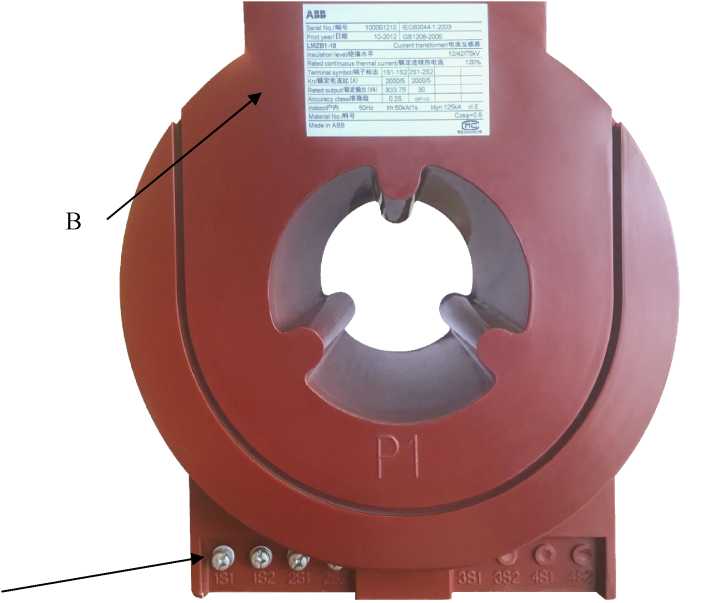

Рисунок 2 - Место пломбировки от несанкционированного доступа (А) и нанесения знака поверки ( В)
Таблица 1 - Метрологические характеристики
|
Параметр |
Значения |
|
Номинальное напряжения, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
4000 |
|
Номинальный вторичный ток, А |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5S/0,5S |
|
Класс точности вторичных обмоток для защиты |
10Р/10Р/10Р |
|
Номинальная вторичная нагрузка обмоток для измерений и учета, В •А |
5/10 |
|
Номинальная вторичная нагрузка обмоток для защиты, В^А |
15/15/15 |
|
Номинальный коэффициент безопасности приборов КБном, вторичной обмоток для измерений, не более |
10 |
|
Номинальная предельная кратность Кном вторичных обмоток для защиты, не менее |
10 |
|
Электрическая прочность изоляции трансформатора: - при приложении напряжения промышленной частоты, кВ |
32 |
|
- при приложении напряжения полного грозового импульса, кВ |
60 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Габаритные размеры трансформатора, мм, не более | |
|
- высота |
295 |
|
- ширина |
260 |
|
- длина |
260 |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от -25 до +40 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
