Номер по Госреестру СИ: 68684-17
68684-17 Эквиваленты сети питания
(NNB 51/ NNB 52)
Назначение средства измерений:
Эквиваленты сети питания NNB 51/ NNB 52 (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Внешний вид.
Эквиваленты сети питания
Рисунок № 1
Внешний вид.
Эквиваленты сети питания
Рисунок № 2
Знак утверждения типа
Знак утверждения типа» и знака поверки представлены на рисунках 1 и 2.места для нанесения знака поверки
места для нанесения накл ейки «Знак утверждения типа»

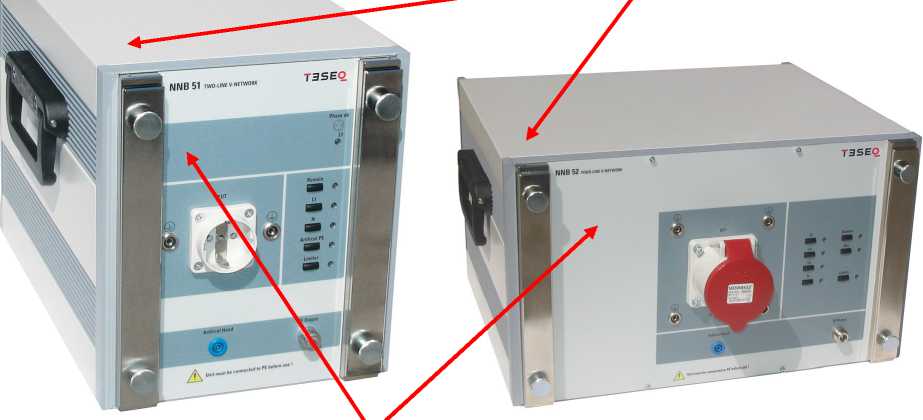

Рисунок 1 - Внешний вид эквивалентов сети NNB 51 (слева) и NNB 52 (справа)
места пломбировки от несанкционированного доступа

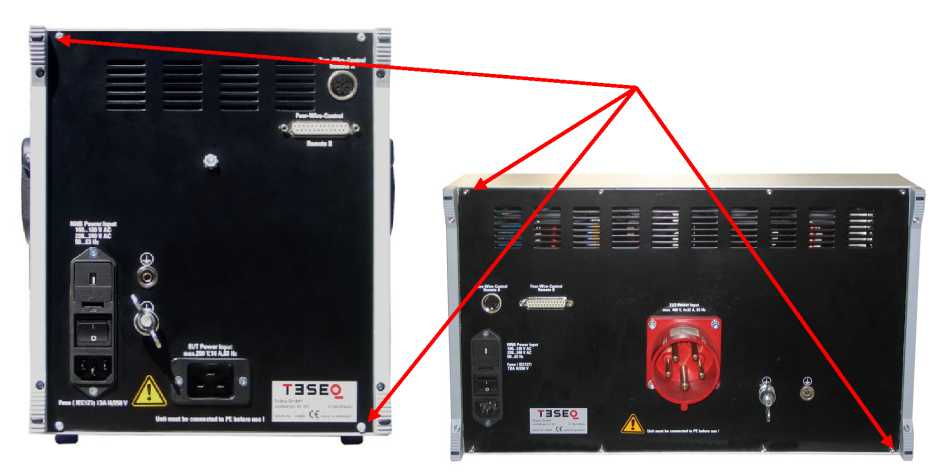

Рисунок 2 - Внешний вид задней панели эквивалентов сети
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
NNB 51 |
NNB 52 | |
Диапазон рабочих частот, МГц |
от 0,009 до 30 | |
Диапазон изменений коэффициента калибровки, дБ(м-1) |
от 11 до 27 | |
Пределы допускаемой погрешности определения коэффициента калибровки, дБ |
±2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
NNB 51 |
NNB 52 | |
Габаритные размеры (ширинахглубина^высота), мм, не более |
270x418x275 480x485x275 | |
Масса, кг, не более |
12 |
24 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре +20 °С,% атмосферное давление, кПа |
от +15 до +25 до 80 от 84 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус эквивалентов сети методом наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к эквивалентам сети питания NNB 51/ NNB 52
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140"2 до 2409 Гц
ГОСТ Р 51318.16.1.2-2007 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
Поверка
Поверкаосуществляется по документу МП 68684-17 «Инструкция. Эквиваленты сети питания NNB 51/ NNB 52 компании «TESEQ GmbH», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 03.05.2017 г.
Основные средства поверки:
-
- генератор сигналов Г4-219 (рег. 33132-06);
-
- приемник измерительный R&S ESU8 (рег. № 41971-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых эквивалентов сети с требуемой точностью.
Знак поверки наносится на корпуса эквивалентов сети методом наклейки и в свидетельство о поверке в виде оттиска клейма.
Изготовитель
Компания «TESEQ GmbH», Германия
Landsberger Str/255, 12623 Berlin Germany
Заявитель
Акционерное общество «Научно-производственная фирма «Диполь»
(АО «НПФ «Диполь»)
Адрес: 197101, г. Санкт-Петербург, ул. Большая Монетная, д. 16
Телефон/факс: (812) 702-12-66
Web-сайт: www.dipaul.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской ФедерацииАдрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Принцип действия эквивалентов сети (как V-образных эквивалентов сети питания) основан на обеспечении испытываемого объекта (техническое средство - источник индустриальных радиопомех) рабочим током, нагрузке места его подключения к сети электропитания с ненормированным полным сопротивлением и подаче через фильтр нижних частот возникающее на присоединительных зажимах напряжение на вход измерительного приемника (анализатора спектра, селективного вольтметра).
Конструктивно эквиваленты сети выполнены в виде моноблока. Управление работой эквивалентов сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно через шину DВ-25 d-sub или разъем KFV 60.
Эквиваленты сети выпускаются в модификациях NNB 51 и NNB 52, которые отличаются номинальными значениями рабочих токов и напряжений, типами используемых соединений (розеток двухфазной и трехфазной сети электропитания) и зажимов.
Внешний вид эквивалентов сети, места пломбировки от несанкционированного доступа, места для нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунках 1 и 2.
места для нанесения знака поверки
места для нанесения накл ейки «Знак утверждения типа»
Рисунок 1 - Внешний вид эквивалентов сети NNB 51 (слева) и NNB 52 (справа)
места пломбировки от несанкционированного доступа
Рисунок 2 - Внешний вид задней панели эквивалентов сети
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
NNB 51 |
NNB 52 | |
Диапазон рабочих частот, МГц |
от 0,009 до 30 | |
Диапазон изменений коэффициента калибровки, дБ(м-1) |
от 11 до 27 | |
Пределы допускаемой погрешности определения коэффициента калибровки, дБ |
±2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
NNB 51 |
NNB 52 | |
Габаритные размеры (ширинахглубина^высота), мм, не более |
270x418x275 480x485x275 | |
Масса, кг, не более |
12 |
24 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре +20 °С,% атмосферное давление, кПа |
от +15 до +25 до 80 от 84 до 106,7 |
