Номер по Госреестру СИ: 68657-17
68657-17 Модули электронные
(WAD)
Назначение средства измерений:
Модули электронные WAD (далее - модули) предназначены для преобразований входных аналоговых сигналов (напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления постоянному току) от датчиков различных физических величин, а также сигналов от термопреобразователей сопротивления и от термоэлектрических преобразователей в унифицированные электрические выходные сигналы напряжения и силы постоянного тока.
Внешний вид.
Модули электронные
Рисунок № 1
Внешний вид.
Модули электронные
Рисунок № 2
Внешний вид.
Модули электронные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.09.2022
Номер записи - 160336
ID в реестре СИ - 382736
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WAD-A-MAX-222-28, WAD-A-MAX-221-28, WAD,
Производитель
Изготовитель - ООО "АКОН-Москва"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 80
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 26
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Модули электронные (WAD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Модули электронные (WAD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМ" (RA.RU.310581) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 54 | 54 | 0 | 0 | 53 | 53 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 20 | 0 | 20 | 0 | 20 | 0 | 20 |
Стоимость поверки Модули электронные (WAD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2200 | 2200 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и с помощью наклейки на боковую поверхность корпуса модуля.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям электронным WAD
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ 4012-001-67480593-2010 Модули электронные WAD. Технические условия
Поверка
Поверкаосуществляется по документу МП 68657-17 «Модули электронные WAD. Методика поверки», утвержденному ООО «ИЦРМ» 14.08.2017 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
-
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью «АКОН-Москва» (ООО «АКОН-Москва») ИНН 7814477959
Адрес: 197348, Российская Федерация, г. Санкт-Петербург, Богатырский проспект, д .18, литера А
Телефон: +7 (950) 045-65-75
Web-сайт: www.akon.com.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия модулей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов напряжения и силы постоянного тока, пропорциональных входному сигналу.
Модули являются электронными узлами распределительных автоматических систем управления технологическими процессами.
Модули выпускаются в следующих модификациях: WAD-A-MAX, WAD-2A-MAX, WAD-2AR-BUS, отличающихся между собой количеством каналов, назначением, габаритными размерами и массой.
Модуль WAD-A-MAX представляет собой одноканальный модуль нормализации сигналов с полной гальванической развязкой с двух-, трех-, и четырехпроводным подключением ко входу.
Модуль WAD-2A-MAX представляет собой раздвоитель аналоговых сигналов с полной гальванической развязкой с двухпроводным подключением ко входу.
Модуль WAD-2AR-BUS представляет собой раздвоитель аналоговых сигналов с полной гальванической развязкой, режимом ручного управления выходами и переключателем режимов работы. Подключение ко входу двухпроводное.
В модулях обеспечивается функция поканальной гальванической развязки сигнала, позволяющая корректно свести сигналы большого числа различных источников к одному многоканальному устройству ввода: плате аналого-цифрового преобразователя (АЦП), контроллеру, или модулю ввода для распределённых систем.
В своём составе модуль WAD-A-MAX имеет гальванически изолированный канал усиления и источник питания. Вход модуля выполнен по 4-х зажимной схеме, что позволяет подключать тензомосты, обеспечивая их питанием непосредственно от канала, а также использовать трёхпроводную и двухпроводную схемы подключения. Модуль WAD-2A-MAX обеспечивает два независимых однополярных выхода, у которых отличаются диапазоны и вид сигнала. Ввиду того, что в данном корпусе есть только 8 клеммников, схема подключения входа в модуле WAD-2A-MAX двухпроводная.
Конструктивно модули предназначены для установки на DIN-рейку. Модули являются неразборными. Все наружные цепи модулей (входы, выходы, питание) надёжно защищены от перегрузок. Модули обеспечены двухуровневой защитой: при кратковременной перегрузке срабатывает первый уровень защиты, при длительном превышении напряжения выше нормы срабатывает второй, размыкающий цепь. При снятии перегрузки работоспособность модулей восстанавливается автоматически. Корпус модулей выполнен из ударопрочного пластика.

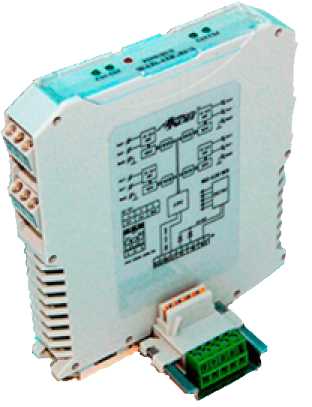

Внешний вид модулей представлен на рисунке 1. Пломбирование модулей не предусмотрено.
а) модуль WAD-A-MAX
б) модуль WAD-2A-MAX
в) модуль WAD-2AR-BUS
Рисунок 1 - Внешний вид модулей электронных WAD
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики модулей приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики модулей
|
Наименование характеристики |
Значение | ||
|
WAD-A-MAX |
WAD-2A-MAX |
WAD-2AR-BUS | |
|
Диапазоны преобразования входных сигналов напряжения постоянного тока и среднеквадратического значения напряжения переменного тока в диапазоне частот от 50 до 400 Гц: - диапазон 1, мВ |
от 0 до 15; от 0 до 30; от 0 до 60; от 0 до 125; от 0 до 250; от 0 до 500 | ||
|
- диапазон 2, В |
от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 150; от 0 до 300; от 0 до 600 | ||
|
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований напряжения постоянного тока, % |
±0,05 | ||
|
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований среднеквадратического значения напряжения переменного тока в диапазоне частот от 50 до 400 Гц, % |
±0,2 | ||
Продолжение таблицы 1
|
Наименование характеристики |
Значение | ||
|
WAD-A-MAX |
WAD-2A-MAX |
WAD-2AR-BUS | |
|
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований сигналов от термоэлектрических преобразователей, % |
±0,1 | ||
|
Диапазоны преобразований входных сигналов силы постоянного тока и среднеквадратического значения силы переменного тока в диапазоне частот от 50 до 400 Гц: - 1 диапазон, мА |
от 0 до 1; от 0 до 2; от 0 до 5; от 1 до 5; от 0 до 10; от 0 до 20; от 4 до 20; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 500 | ||
|
- 2 диапазон, А |
от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10 | ||
|
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований силы постоянного тока, %: - для диапазонов от 0 до 1 мА; от 0 до 2 мА; от 0 до 5 мА; от 1 до 5 мА; от 0 до 10 мА; от 0 до 20 мА; от 4 до 20 мА; от 0 до 50 мА; от 0 до 100 мА |
±0,07 | ||
|
- для диапазонов от 0 до 200 мА; от 0 до 500 мА; от 0 до 1 А; от 0 до 2 А; от 0 до 5 А; от 0 до 10 А |
±0,2 | ||
|
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований среднеквадратического значения силы переменного тока в диапазоне частот от 50 до 400 Гц, % |
±0,2 | ||
|
Диапазоны преобразований входных сигналов электрического сопротивления постоянному току: - 1 диапазон, Ом |
от 0 до 15; от 0 до 30; от 0 до 60; от 0 до 125; от 0 до 250; от 0 до 500 | ||
|
- 2 диапазон, кОм |
от 0 до 1; от 0 до 2 | ||
|
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований электрического сопротивления постоянному току, % |
±0,06 | ||
Продолжение таблицы 1
|
Наименование характеристики |
Значение | ||
|
WAD-A-MAX |
WAD-2A-MAX |
WAD-2AR-BUS | |
|
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований сигналов от термопреобразователей сопротивления, % |
±0,07 | ||
|
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований силы и напряжения постоянного тока, среднеквадратического значения силы и напряжения переменного тока в диапазоне частот от 50 до 400 Гц, электрического сопротивления постоянному току, сигналов от термопреобразователей сопротивления и от термоэлектрических преобразователей, вызванной изменением температуры окружающей среды на каждые 10 °С по отношению к нормальным условиям измерений, % |
±0,01 | ||
|
Диапазоны выходных сигналов напряжения постоянного тока, В |
от 0 до 2; от 0 до 5; от 1 до 5; от 0 до 10; от -2,5 до +2,5; от -5 до +5; от -10 до +10 | ||
|
Диапазоны выходных сигналов силы постоянного тока, мА |
от 0 до 5; от 1 до 5; от 0 до 20; от 4 до 20 | ||
|
Количество входных каналов |
1 |
1 |
1 |
|
Количество выходных каналов |
1 |
2 |
2 |
|
Выходное электрическое сопротивление по напряжению, Ом, не более |
0,1 | ||
|
Выходное электрическое сопротивление по току, МОм, не менее |
10 | ||
|
Потребляемая мощность, Вт, не более |
1,75 | ||
|
Напряжение питания от источника постоянного тока, В |
от 10 до 30 | ||
|
Габаритные размеры (высотахдлинахширина), мм, не более |
102,5Х93,1Х7,2 |
114x105x22,5 | |
|
Масса, кг, не более |
0,065 |
0,12 | |
|
Нормальные условия измерений:
|
от 15 до 25 от 30 до 80 | ||
|
Рабочие условия измерений:
|
от -40 до +70 98 | ||
|
Средняя наработка на отказ, ч |
100 000 | ||
|
Срок службы, лет |
10 | ||
