Сведения о средстве измерений: 68601-17 Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики

Номер по Госреестру СИ: 68601-17
68601-17 Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики
(БЕЦЕМА)

Назначение средства измерений:
Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики БЕЦЕМА (далее - АЦ, АТЗ, ППТЗ, ППЦ, ПЦ, ПТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.

Внешний вид.
Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики
Рисунок № 1

Внешний вид.
Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики
Рисунок № 2

Внешний вид.
Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики
Рисунок № 3

Внешний вид.
Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики
Рисунок № 4

Общие сведения

Дата публикации -
Срок свидетельства - 12.09.2027
Номер записи -
ID в реестре СИ - 382674
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АТЗ-16, АТЗ-15, Автоцистерны для нефтепродуктов БЕЦЕМА АЦ/АТЗ-16, Автоцистерны БЕЦЕМА АЦ/АТЗ-16, Автоцистерна, БЕЦЕМА-АЦ/АТЗ-16, Автоцистерна мод. БЕЦЕМА-АЦ/АТЗ-16, Автоцистерна БЕЦЕМА-АЦ/АТЗ-20, Автоцистерна БЕЦЕМА-АЦ/АТЗ-17, Автоцистерна БЕЦЕМА-АЦ/АТЗ-16, Автоцистерна БЕЦЕМА-АЦ/АТЗ-15, Автоцистерна БЕЦЕМА-АЦ/АТЗ-14, Автоцистерна БЕЦЕМА АЦ/АТЗ-14, Автотоцистерна БЕЦЕМА-АЦ/АТЗ-16, Автотопливозаправщик БЕЦЕМА-ПЦ/ПТЗ-11, Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-24, Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-16, Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-15, Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-12, Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-11,

Производитель

Изготовитель - Акционерное общество "БЕЦЕМА" (АО "БЕЦЕМА")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Красногорск
Уведомление о начале осуществления предпринимательской деятельности -

SO_12 Кол-во поверок с применением ГСО по производителям и странам

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 340
Выдано извещений - 0
Кол-во периодических поверок - 194
Кол-во средств измерений - 102
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 717 дн.

Приказы РСТ, где упоминается данный тип СИ

№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№1921 от 2017.09.12 Об утверждении типов средств измерений

№3171 от 2019.12.19 О переоформлении свидетельства № 67208 об утверждении типа средств измерений "Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики БЕЦЕМА" и свидетельства № 66091 об утверждении типа средств измерений "Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны БЦМ"

№1915 от 2022.08.03 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)

Наличие аналогов СИ: Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики (БЕЦЕМА)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "БЕЦЕМА" (АО "БЕЦЕМА")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
68601-17 12.09.2027	Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики, БЕЦЕМА Акционерное общество "БЕЦЕМА" (АО "БЕЦЕМА") (РОССИЯ Московская обл., г. Красногорск)	ОТ МП	2 года

OW_6 С кем еще сотрудничают владельцы средств измерений (контрагенты)

Стоимость 200 руб. или по подписке

Кто поверяет Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики (БЕЦЕМА)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545)	РСТ	БЕЦЕМА АЦ/АЕЗ-07 мод. БЕЦЕМА-АЦ/АТЗ-07 БЕЦЕМА-АЦ/АТЗ-07 БЕЦЕМА-АЦ/ТЗ-07 мод. БЕЦЕМА-ППЦ/ППТЗ-40 БЕЦЕМА-ППЦ/ППТЗ-40	10	2	0	9	6	0	5
ООО ИК "СИБИНТЕК" (RA.RU.311951)		БЕЦЕМА-АЦ/АТЗ-16 Автоцистерна, БЕЦЕМА-АЦ/АТЗ-16 Автоцистерна БЕЦЕМА-АЦ/АТЗ-16 БЕЦЕМА АЦ/АТЗ-16 БЦЕМА АЦ/АТЗ-16	9	1	1	7	8	1	7
ООО "ЦМТР" (RA.RU.311593)		БЕЦЕМА-АЦ/АТЗ-16 БЕЦЕМА-АЦ/АТ3-16	9		0	9	9	0	9
ООО "НЕФТЕПРОДУКТАВТОМАТИКА ПЛЮС" (RA.RU.310468)		АЦ /АТЗ-22 АТЗ-22 АЦ/АТЗ -22	3		0	0	0	0	0
ООО "КОМПАНИЯ КОНТУР ДС" (RA.RU.310478)		БЕЦЕМА	2		0	0	0	0	0
ООО "КОМПАНИЯ КОНТУР ДС" (RA.RU.310478)		Бецема АТЗ-11 БЕЦЕМА-АТЗ-11	2		0	2	2	0	2
ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544)	РСТ	БЕЦЕМА-ППЦ/ППТ3-40 БЕЦЕМА-ППЦ/ППТЗ-40 БЕЦЕМА -ППЦ/ППТ3-40 БЕЦЕМА-ППЦ/ППТ-40	88		0	88	87	0	87
ООО "ЦСМ" (RA.RU.313985)		БЕЦЕМА-АЦ-17 БЕЦЕМА-АЦ/АТЗ-17 БЕЦЕМА-АЦ/АТЗ-16	11		0	11	6	0	6
ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305)	РСТ	БЕЦЕМА-АЦ/АТЗ-16 БЕЦЕМА -АЦ/АТЗ-16	4		0	4	4	0	4
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545)	РСТ	БЕЦЕМА-АЦ/АТЗ-0,7 БЕЦЕМА-АЦ/АТЗ-07	4		0	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)		Автоцистерна БЕЦЕМА-АЦ/АТЗ-16 Полуприцеп-цистерна БЕЦЕМА-ППЦ/ППТЗ-40 Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-11 Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-15 Полуприцеп-цистерна БЕЦЕМА-ППЦ/ППТЗ-33 Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-12 Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-16 Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-24 Автоцистерна БЕЦЕМА-АЦ/АТЗ-15 Автотоцистерна БЕЦЕМА-АЦ/АТЗ-16	63		0	0	0	0	0
ООО "МАГИСТРАЛЬ" (RA.RU.312564)		Бецема-АЦ/АТЗ-16	4		0	2	3	0	2
ЗАО "ЭТИМ" (RA.RU.312944)		БЕЦЕМА-АЦ/АТЗ-16	4		0	4	4	0	4
ООО "ИТЦ ИЗМЕРИТЕЛЬ" (РОСС RU.0001.310078)		БЕЦЕМА АЦ/АТЗ-15	2	1	0	2	0	0	0
ООО "КИПР" (RA.RU.312109)		Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-15	2	1	0	2	1	0	1
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225)	РСТ	АТЗ-16 БЕЦЕМА-АТЗ-16	4		0	4	4	0	4
ООО "МПС" (RA.RU.312639)		Полуприцеп-топливозаправщик БЕЦЕМА-ППЦ/ППТЗ-40	1		0	1	1	0	1
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	АЦ/АТЗ-16 АЦ-16 АТЗ-15	11		0	11	11	0	11
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	БЕЦЕМА АЦ	1		0	1	1	0	1
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476)	РСТ	БЕЦЕМА-ППЦ/ППТЗ-32	2		0	1	1	0	0
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492)	РСТ	БЕЦЕМА	2		0	1	2	0	1
ООО "НЕФТЕПРОДУКТАВТОМАТИКА ПЛЮС" (RA.RU.310468)		АЦ/АТЗ-22	1		0	1	1	0	1
ООО "СРТС "ЦЕНТР" (RA.RU.312498)		БЕЦЕМА-АТЗ-16 БЕЦЕМА-АЦ/АТЗ-17 БЕЦЕМА-ППТЗ-16	11		0	6	6	0	6
ООО "АКСС" (RA.RU.310570)		Нет модификации	3		0	3	1	0	1
Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23)	РСТ	БЕЦЕМА	5		0	0	0	0	0
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109)	РСТ	БЕЦЕМА	1		0	0	1	0	0
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275)	РСТ	Автоцистерна БЕЦЕМА-АЦ/АТЗ-14 Автоцистерна БЕЦЕМА АЦ/АТЗ-14	4		0	4	3	0	3
ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466)	РСТ	Автоцистерна мод. БЕЦЕМА-АЦ/АТЗ-16	1		0	1	1	0	1
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	Полуприцеп-цистерна БЕЦЕМА-ППЦ/ППТЗ-40 Автоцистерны БЕЦЕМА АЦ/АТЗ-16 Автоцистерны для нефтепродуктов БЕЦЕМА АЦ/АТЗ-16 Автоцистерна БЕЦЕМА-АЦ/АТЗ-17 Полуприцеп-топливозаправщик БЕЦЕМА-ППЦ/ППТЗ-40 Полуприцеп-цистерна БЕЦЕМА-ППЦ/ППТЗ-32 Полуприцеп-цистерна БЕЦЕМА-АЦ/АТЗ-11 Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-24 Автоцистерна БЕЦЕМА-АЦ/АТЗ-20 Автотопливозаправщик БЕЦЕМА-АЦ/АТЗ-12 Автотопливозаправщик БЕЦЕМА-ПЦ/ПТЗ-11 Прицеп-топливозаправщик Прицеп-топливозаправщик БЕЦЕМА-ПЦ/ПТЗ-11 Автоцистерна БЕЦЕМА-АЦ/АТЗ-16 Полуприцеп-цистерна БЕЦЕМА-АЦ/АТЗ-28 Полуприцеп-цистерна БЕЦЕМА-АЦ/АТЗ-40 Автоцистерна БЕЦЕМА-АЦ/АТЗ-15 Автоцистерна БЕЦЕМА-АЦ/АТЗ-14 Полуприцеп-цистерна БЕЦЕМА-ППЦ/ППТЗ-28 БЕЦЕМА БЕЦЕМА-ППЦ/ППТЗ-37 Полуприцеп-цистерна БЕЦЕМА-ППЦ/ППТЗ-33 БЕЦЕМА-АЦ/АТЗ-16	61	3	40	8	21	15	6
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486)	РСТ	мод. БЕЦЕМА-АЦ/АТЗ-16	2		0	2	2	0	2
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275)	РСТ	БЕЦЕМА	2		0	0	0	0	0
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488)	РСТ	БЕЦЕМА АЦ/АТЗ-16	1		0	1	1	0	1
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	АЦ/АТЗ-15	1		0	1	0	0	0
ООО "ОЙЛ МАРКЕТ" (RA.RU.312065)		мод. БЕЦЕМА-АЦ/АТЗ-12 мод. БЕЦЕМА-ПЦ/ПТЗ-11	2	2	0	2	0	0	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	БЕЦЕМА-АЦ/АТЗ-24	2		0	2	2	0	2
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	мод. БЕЦЕМА-ППЦ/ППТЗ-16 БЕЦЕМА-ППЦ/ППТЗ-30	3		0	3	3	0	3
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498)	РСТ	БЕЦЕМА-АЦ/АТЗ-24	1		1	0	1	1	0
ООО "ЮМЦ" (РОСС RU.0001.310296)		модификация БЕЦЕМА-АЦ/АТЗ-20	1		0	1	1	0	1

Стоимость поверки Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики (БЕЦЕМА)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Воронежский ЦСМ Воронежская область	2053	11519
ФБУ Липецкий ЦСМ Липецкая область	5672	11519
ФБУ Крымский ЦСМ Республика Крым	23504	11519
ФБУ Мордовский ЦСМ Республика Мордовия	15882	11519
ФБУ УРАЛТЕСТ Свердловская область	10486	11519

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к автоцистернам, автотопливозаправщикам, полуприцепам-топливозаправщикам, полуприцепам-

цистернам, прицепам-цистернам, прицепам-топливозаправщикам БЕЦЕМА

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ТУ 306-105-071-93 Полуприцепы-цистерны битумовозы, полуприцепы-

топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики. Технические условия

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

Мерники эталонные 2-го разряда по ГОСТ 8.470-82, вместимость 10, 100, 1000 и 2000 дм³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.

Изготовитель

Акционерное общество «БЕЦЕМА» (АО «БЕЦЕМА»)
ИНН 5024012580
Адрес: 143405, Московская область, г. Красногорск, Ильинское шоссе, дом 15А
Тел./факс: +7(495)562-90-32 / +7(495)562-10-46
E-mail: market@becema.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Принцип действия АЦ, АТЗ, ППТЗ, ППЦ, ПЦ, ПТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

АЦ, АТЗ, ППТЗ, ППЦ, ПЦ, ПТЗ состоят из стальной или алюминиевой сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на шасси. АЦ, АТЗ, ППТЗ, ППЦ, ПЦ, ПТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня и воздухоотводящим устройством;

- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- узел выдачи топлива для АТЗ, ППТЗ и ПТЗ.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, ППТЗ и ПТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или двумя счетчиками жидкости СЖ-ППО (Госреестр СИ №59916-15).

имеют модификации

БЕЦЕМА-АЦ/АТЗ-07,

БЕЦЕМА-АЦ/АТЗ-11,

БЕЦЕМА-АЦ/АТЗ-15,

БЕЦЕМА-АЦ/АТЗ-19,

БЕЦЕМА-АЦ/АТЗ-23,

БЕЦЕМА-АЦ/АТЗ-3,3, БЕЦЕМА-АЦ/АТЗ-08,

БЕЦЕМА-АЦ/АТЗ-05,

БЕЦЕМА-АЦ/АТЗ-09,

БЕЦЕМА-АЦ/АТЗ-13,5,

БЕЦЕМА-АЦ/АТЗ-17,

БЕЦЕМА-АЦ/АТЗ-21,

БЕЦЕМА АЦ/АТЗ-25,

АЦ/АТЗ

БЕЦЕМА-АЦ/АТЗ-06, БЕЦЕМА-АЦ/АТЗ-10, БЕЦЕМА-АЦ/АТЗ-14, БЕЦЕМА-АЦ/АТЗ-18,

БЕЦЕМА-АЦ/АТЗ-22, которые отличаются геометрическими размерами и номинальной вместимостью.

ППЦ/ППТЗ имеют модификации БЕЦЕМА-ППЦ/ППТЗ-16, БЕЦЕМА-ППЦ/ППТЗ-17, БЕЦЕМА-ППЦ/ППТЗ-20, БЕЦЕМА-ППЦ/ППТЗ-23, БЕЦЕМА-ППЦ/ППТЗ-26, БЕЦЕМА-ППЦ/ППТЗ-29, БЕЦЕМА-ППЦ/ППТЗ-32, БЕЦЕМА-ППЦ/ППТЗ-35, БЕЦЕМА-ППЦ/ППТЗ-38,

БЕЦЕМА-АЦ/АТЗ-12,

БЕЦЕМА-АЦ/АТЗ-16,

БЕЦЕМА-АЦ/АТЗ-20, БЕЦЕМА-АЦ/АТЗ-24,

БЕЦЕМА-ППЦ/ППТЗ-18,

БЕЦЕМА-ППЦ/ППТЗ-19,

БЕЦЕМА-ППЦ/ППТЗ-22,

БЕЦЕМА-ППЦ/ППТЗ-25,

БЕЦЕМА-ППЦ/ППТЗ-28,

БЕЦЕМА-ППЦ/ППТЗ-31,

БЕЦЕМА-ППЦ/ППТЗ-34,

БЕЦЕМА-ППЦ/ППТЗ-37,

БЕЦЕМА-ППЦ/ППТЗ-21,

БЕЦЕМА-ППЦ/ППТЗ-24,

БЕЦЕМА-ППЦ/ППТЗ-27,

БЕЦЕМА-ППЦ/ППТЗ-30,

БЕЦЕМА-ППЦ/ППТЗ-33,

БЕЦЕМА-ППЦ/ППТЗ-36,

БЕЦЕМА-ППЦ/ППТЗ-39, БЕЦЕМА-ППЦ/ППТЗ-40, которые отличаются геометрическими размерами и номинальной вместимостью.

ПЦ/ПТЗ имеют модификации БЕЦЕМА-ПЦ/ПТЗ-11, БЕЦЕМА-ПЦ/ПТЗ-15, БЕЦЕМА-ПЦ/ПТЗ-20, которые отличаются геометрическими размерами и номинальной вместимостью .

На боковых сторонах и сзади АЦ, АТЗ, ППЦ, ППТЗ, ПЦ, ПТЗ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общие виды АЦ, АТЗ, ППЦ, ППТЗ, ПЦ, ПТЗ представлены на рисунках 1, 2 и 3.

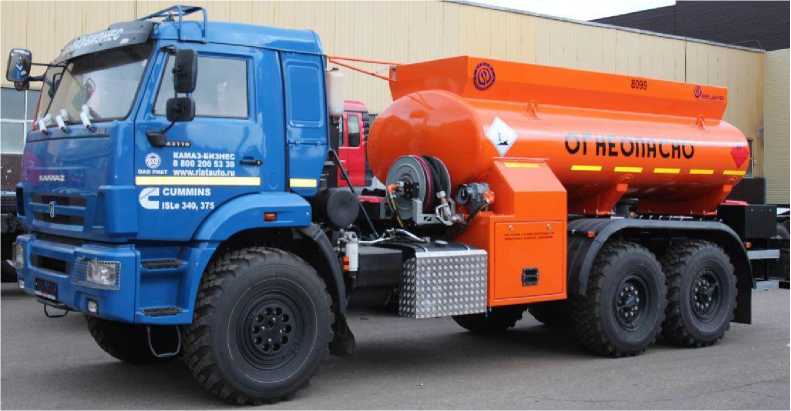

Рисунок 1 - Общий вид автотопливозаправщика БЕЦЕМА-АТЗ-08

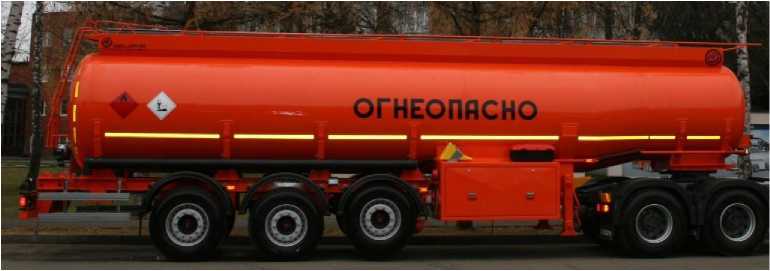

Рисунок 2 - Общий вид полуприцепа-цистерны БЕЦЕМА-ППЦ-25

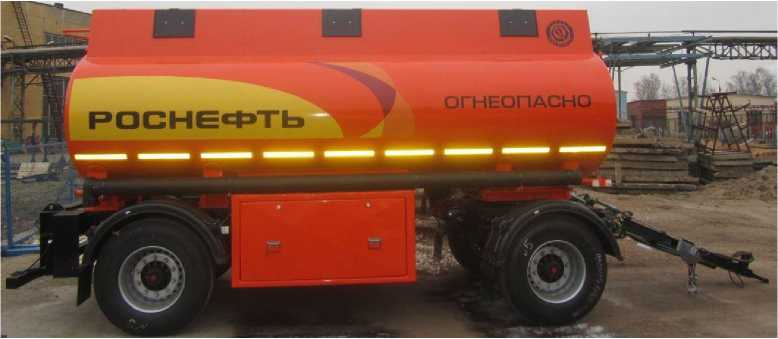

Рисунок 3 - Общий вид прицепа-цистерны БЕЦЕМА-ПЦ-15

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.

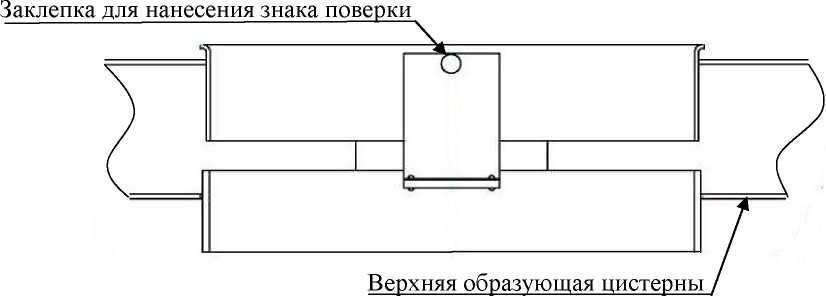

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Таблица 31-

Наименование	Количество
Автоцистерна, автотопливозаправщик, полуприцеп-топливозаправщик, полуприцеп-цистерна, прицеп-цистерна, прицеп-торливозаправщик БЕЦЕМА	1 шт.
Запасные части, инструменты и принадлежности	1 комплект
Руководство по эксплуатации	1 шт.
Формуляр	1 шт.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

БЕЦЕМА-

АЦ/АТЗ-3,3

БЕЦЕМА-

АЦ/АТЗ-05

БЕЦЕМА-

АЦ/АТЗ-06

БЕЦЕМА-

АЦ/АТЗ-07

Номинальная вместимость, дм³

3300

5000

6000

7000

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

БЕЦЕМА-

АЦ/АТЗ-08

БЕЦЕМА-

АЦ/АТЗ-09

БЕЦЕМА-

АЦ/АТЗ-10

БЕЦЕМА-

АЦ/АТЗ-11

Номинальная вместимость, дм³

8000

9000

10000

11000

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

БЕЦЕМА-

АЦ/АТЗ-12

БЕЦЕМА-

АЦ/АТЗ-13,5

БЕЦЕМА-

АЦ/АТЗ-14

БЕЦЕМА-

АЦ/АТЗ-15

Номинальная вместимость, дм³

12000

13500

14000

15000

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

БЕЦЕМА-

АЦ/АТЗ-16

БЕЦЕМА-

АЦ/АТЗ-17

БЕЦЕМА-

АЦ/АТЗ-18

БЕЦЕМА-

АЦ/АТЗ-19

Номинальная вместимость, дм³

16000

17000

18000

19000

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

БЕЦЕМА-

АЦ/АТЗ-20

БЕЦЕМА-

АЦ/АТЗ-21

БЕЦЕМА-

АЦ/АТЗ-22

БЕЦЕМА-

АЦ/АТЗ-23

Номинальная вместимость, дм³

20000

21000

22000

23000

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

БЕЦЕМА-

АЦ/АТЗ-24

БЕЦЕМА-

АЦ/АТЗ-25

БЕЦЕМА-

ППЦ/ПпТЗ-16

Номинальная вместимость, дм³

24000

25000

16000

Таблица 7 - Метрологические характеристики

Наименование характеристики

Значение

БЕЦЕМА-

ППЦ/ППТЗ-17

БЕЦЕМА-

ппц/Пптз-18

БЕЦЕМА-

ппц/Пптз-19

Номинальная вместимость, дм³

17000

18000

19000

Таблица 8 - Метрологические характеристики

Наименование характеристики

Значение

БЕЦЕМА-

ППЦ/ПпТЗ-20

БЕЦЕМА-

ппц/Пптз-21

БЕЦЕМА-

ППЦ/ПпТЗ-22

Номинальная вместимость, дм³

20000

21000

22000

Таблица 9 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ППЦ/ППТЗ-23	БЕЦЕМА- ППЦ/ППТЗ-24	БЕЦЕМА- ППЦ/ППТЗ-25
Номинальная вместимость, дм³	23000	24000	25000
Таблица 10 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ППЦ/ППТЗ-26	БЕЦЕМА- ППЦ/ППТЗ-27	БЕЦЕМА- ППЦ/ППТЗ-28
Номинальная вместимость, дм³	26000	27000	28000
Таблица 11 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ППЦ/ППТЗ-29	БЕЦЕМА- ппц/Пптз-30	БЕЦЕМА- ппц/Пптз-31
Номинальная вместимость, дм³	29000	30000	31000
Таблица 12 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ППЦ/ППТЗ-32	БЕЦЕМА- ппц/Пптз-33	БЕЦЕМА- ППЦ/ППТЗ-34
Номинальная вместимость, дм³	32000	33000	34000

Таблица 13 - Метрологические характеристики

Значение

Наименование характеристики	БЕЦЕМА- ппц/Пптз-35	БЕЦЕМА- ппц/Пптз-36	БЕЦЕМА- ппц/Пптз-37
Номинальная вместимость, дм³	35000	36000	37000
Таблица 14 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ппц/Пптз-38	БЕЦЕМА- ппц/Пптз-39	БЕЦЕМА- ППЦ/ПпТЗ-40
Номинальная вместимость, дм³	38000	39000	40000
Таблица 15 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ПЦ/ПТЗ- 11	БЕЦЕМА- ПЦ/ПТЗ-15	БЕЦЕМА- ПЦ/ПТЗ-20
Номинальная вместимость, дм³	11000	15000	20000

Таблица 16 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ для БЕЦЕМА-АЦ/АТЗ-11, БЕЦЕМА-АЦ/АТЗ-12, БЕЦЕМА-АЦ/АТЗ-13,5, БЕЦЕМА- АЦ/АТЗ-14, БЕЦЕМА-АЦ/АТЗ-15, БЕЦЕМА-АЦ/АТЗ-16, БЕЦЕМА-АЦ/АТЗ-17, БЕЦЕМА-АЦ/АТЗ-18, БЕЦЕМА-АЦ/АТЗ-19, БЕЦЕМА-АЦ/АТЗ-20, БЕЦЕМА- АЦ/АТЗ-21, БЕЦЕМА-АЦ/АТЗ-22, БЕЦЕМА-АЦ/АТЗ-23, БЕЦЕМА-АЦ/АТЗ-24, БЕЦЕМА-АЦ/АТЗ-25, БЕЦЕМА-ППЦ/ППТЗ-16, БЕЦЕМА-ППЦ/ППТЗ-17, БЕЦЕМА-ППЦ/ППТЗ-18, БЕЦЕМА-ППЦ/ППТЗ-19, БЕЦЕМА-ППЦ/ППТЗ-20, БЕЦЕМА-ППЦ/ППТЗ-21, БЕЦЕМА-ППЦ/ППТЗ-22, БЕЦЕМА-ППЦ/ППТЗ-23, БЕЦЕМА-ППЦ/ППТЗ-24, БЕЦЕМА-ППЦ/ППТЗ-25, БЕЦЕМА-ППЦ/ППТЗ-26, БЕЦЕМА-ППЦ/ППТЗ-27, БЕЦЕМА-ППЦ/ППТЗ-28, БЕЦЕМА-ППЦ/ППТЗ-29, БЕЦЕМА-ППЦ/ППТЗ-30, БЕЦЕМА-ППЦ/ППТЗ-31, БЕЦЕМА-ППЦ/ППТЗ-32, БЕЦЕМА-ППЦ/ППТЗ-33, БЕЦЕМА-ППЦ/ППТЗ-34, БЕЦЕМА-ППЦ/ППТЗ-35, БЕЦЕМА-ППЦ/ППТЗ-36, БЕЦЕМА-ППЦ/ППТЗ-37, БЕЦЕМА-ППЦ/ППТЗ-38, БЕЦЕМА-ППЦ/ППТЗ-39, БЕЦЕМА-ППЦ/ППТЗ-40, БЕЦЕМА-ПЦ/ПТЗ-11, БЕЦЕМА-ПЦ/ПТЗ-15, БЕЦЕМА-ПЦ/ПТЗ-20, %, не более	±1,5
Разность между номинальной и действительной вместимостью ТМ для БЕЦЕМА-АЦ/АТЗ-10, БЕЦЕМА-АЦ/АТЗ-09, БЕЦЕМА-АЦ/АТЗ-08, БЕЦЕМА- АЦ/АТЗ-07, БЕЦЕМА-АЦ/АТЗ-06, %, не более	±2,0
Разность между номинальной и действительной вместимостью ТМ для БЕЦЕМА-АЦ/АТЗ-05, БЕЦЕМА-АЦ/АТЗ-3,3, %, не более	±2,5
Пределы допускаемой относительной погрешности измерений счетчика для АТЗ, ППТЗ и ПТЗ, %	±0,5
Минимальная доза отпуска, дм³	50

Таблица 17 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- АЦ/АТЗ-3,3	БЕЦЕМА- АЦ/АТЗ-05	БЕЦЕМА- АЦ/АТЗ-06	БЕЦЕМА- АЦ/АТЗ-07
Снаряжённая масса, кг, не более	1500/2500	1600/2700	1700/2800	1800/3000
Длина, мм, не более	8200	8000	8000	8000
Ширина, мм, не более	2550	2500	2500	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 18 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- АЦ/АТЗ-08	БЕЦЕМА- АЦ/АТЗ-09	БЕЦЕМА- АЦ/АТЗ-10	БЕЦЕМА- АЦ/АТЗ-11
Снаряжённая масса, кг, не более	1800/3100	2000/3400	2200/3700	2300/3800
Длина, мм, не более	8500	9000	10000	9500
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 19 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- АЦ/АТЗ-12	БЕЦЕМА- АЦ/АТЗ-13,5	БЕЦЕМА- АЦ/АТЗ-14	БЕЦЕМА- АЦ/АТЗ-15
Снаряжённая масса, кг, не более	2350/3900	2350/3900	2400/3950	2400/3950
Длина, мм, не более	9300	11000	11500	12000
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 20 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- АЦ/АТЗ-16	БЕЦЕМА- АЦ/АТЗ-17	БЕЦЕМА- АЦ/АТЗ-18	БЕЦЕМА- АЦ/АТЗ-19
Снаряжённая масса, кг, не более	2450/3950	2450/4000	2500/4100	2550/4200
Длина, мм, не более	10500	10100	10500	11000
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 21 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- АЦ/АТЗ-20	БЕЦЕМА- АЦ/АТЗ-21	БЕЦЕМА- АЦ/АТЗ-22	БЕЦЕМА- АЦ/АТЗ-23
Снаряжённая масса, кг, не более	2600/4300	2650/4350	2750/4400	2800/4500
Длина, мм, не более	11680	11700	10300	11170
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 22 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА-АЦ/АТЗ-24	БЕЦЕМА-АЦ/АТЗ-25
Снаряжённая масса, кг, не более	2900/4600	3000/4800
Длина, мм, не более	11170	12000
Ширина, мм, не более	2550	2550
Высота, мм, не более	4000	4000

Таблица 23 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ППЦ/ ППТЗ-16	БЕЦЕМА-ППЦ/ ППТЗ-17	БЕЦЕМА-ППЦ/ ППТЗ-18	БЕЦЕМА-ППЦ/ ППТЗ-19
Снаряжённая масса, кг, не более	1250/3200	1300/3300	1350/3400	1400/3500
Длина, мм, не более	7400	7500	7800	7800
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 24 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА-ППЦ/ ППТЗ-20	БЕЦЕМА-ППЦ/ ППТЗ-21	БЕЦЕМА-ППЦ/ ППТЗ-22	БЕЦЕМА-ППЦ/ ППТЗ-23
Снаряжённая масса, кг, не более	1450/3600	1500/3800	1550/3900	1600/4000
Длина, мм, не более	8000	8500	10500	9300
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 25 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА-ППЦ/ ППТЗ-24	БЕЦЕМА-ППЦ/ ППТЗ-25	БЕЦЕМА-ППЦ/ ППТЗ-26	БЕЦЕМА-ППЦ/ ППТЗ-27
Снаряжённая масса, кг, не более	1600/4000	1600/4000	1650/4100	1800/4500
Длина, мм, не более	9500	11500	11500	11500
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 26 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА-ППЦ/ ППТЗ-28	БЕЦЕМА-ППЦ/ ППТЗ-29	БЕЦЕМА-ППЦ/ ППТЗ-30	БЕЦЕМА-ППЦ/ ППТЗ-31
Снаряжённая масса, кг, не более	1900/4800	1950/4900	2000/5000	2100/5200
Длина, мм, не более	11500	11500	12000	12000
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 27 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ППЦ/ ППТЗ-32	БЕЦЕМА-ППЦ/ ППТЗ-33	БЕЦЕМА-ППЦ/ ППТЗ-34	БЕЦЕМА-ППЦ/ ППТЗ-35
Снаряжённая масса, кг, не более	2200/5500	2300/5800	2350/5900	2350/5900
Длина, мм, не более	11550	12500	12600	12600
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 28 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА-ППЦ/ ППТЗ-36	БЕЦЕМА-ППЦ/ ППТЗ-37	БЕЦЕМА-ППЦ/ ППТЗ-38	БЕЦЕМА-ППЦ/ ППТЗ-39
Снаряжённая масса, кг, не более	2350/5950	2400/6000	2450/6100	2550/6300
Длина, мм, не более	12700	12720	12700	12500
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 29 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	БЕЦЕМА- ППЦ/ППТЗ-40	БЕЦЕМА- ПЦ/ПТЗ-11	БЕЦЕМА- ПЦ/ПТЗ-15	БЕЦЕМА- ПЦ/ПТЗ-20
Снаряжённая масса, кг, не более	2600/6500	2000/3500	2100/4000	2300/4300
Длина, мм, не более	12500	7930	9000	10250
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 30 - Основные технические характеристики

Наименование характеристики	Значение
Температура окружающей среды при эксплуатации, °С	от -40 до +75
Кинематическая вязкость нефтепродуктов, сСт	от 0,55 до 6,0

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

SO_12 Кол-во поверок с применением ГСО по производителям и странам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Акционерное общество "БЕЦЕМА" (АО "БЕЦЕМА")

OW_6 С кем еще сотрудничают владельцы средств измерений (контрагенты)

Кто поверяет Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики (БЕЦЕМА)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Испытательный центр

Ссылки на другие типы СИ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

SO_12 Кол-во поверок с применением ГСО по производителям и странам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Акционерное общество "БЕЦЕМА" (АО "БЕЦЕМА")

OW_6 С кем еще сотрудничают владельцы средств измерений (контрагенты)

Кто поверяет Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики (БЕЦЕМА)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Испытательный центр

Ссылки на другие типы СИ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
