Номер по Госреестру СИ: 68594-17
68594-17 Аппаратура геодезическая спутниковая
(Altus NR2, AsteRx-U)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Altus NR2, AsteRx-U (далее - аппаратура) предназначена для измерений длины базиса между точками земной поверхности и инженерных сооружений при выполнении кадастровых и землеустроительных работ, инженерногеодезических изысканиях и в системах геодезического мониторинга.

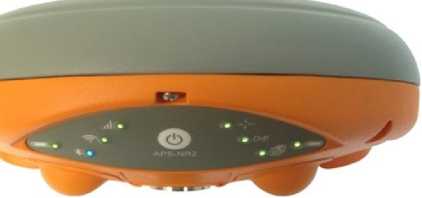

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.09.2022
Номер записи - 160265
ID в реестре СИ - 382665
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Аппаратура спутниковая геодезическая AsteRx-U, Аппаратура геодезическая спутниковая AsteRx-U, AsteRx-U, Altus NR2, ALTUS NR-2,
Производитель
Изготовитель - Фирма "Septentrio N.V."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
