Номер по Госреестру СИ: 68493-17
68493-17 Мерники металлические эталонные 1-го разряда
(JLQ-1000)
Назначение средства измерений:
Мерники металлические эталонный 1-го разряда JLQ-1000 предназначены для измерений объема жидкости, хранения и передачи единицы объема жидкости по ГОСТ 8.470-82.
Внешний вид.
Мерники металлические эталонные 1-го разряда
Рисунок № 1
Внешний вид.
Мерники металлические эталонные 1-го разряда
Рисунок № 2
Внешний вид.
Мерники металлические эталонные 1-го разряда
Рисунок № 3
Внешний вид.
Мерники металлические эталонные 1-го разряда
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную в верхней части резервуара мерника металлического эталонного 1-го разряда JLQ-1000, методом гравировки и по центру в верхней части титульного листа паспорта типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам металлическим эталонным 1-го разряда JLQ-1000
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки»
Основное средство поверки:
- рабочий эталон единицы массы 3 разряда по 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунком 2.
Изготовитель
«Dandong best automation engineering & meter co. ltd», КНРАдрес: 20 BaoQuan, Dandong City, Zhenxing District, Liaoning Province, RP of China,
Postal code 118009
Телефон: 86-0415-6279975
Факс: 86-0415-6279976
Web-сайт: www.ddbest.com.cn
E-mail: ddbest@ddbest.com.cn
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5
Телефон: 8 (495) 995-95-59
Факс: 8 (495) 424-88-50
Web-сайт: www.emersonprocess.com
E-mail: Info.Ru@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: 8 (843) 272-70-62
Факс: 8 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия мерников металлических эталонных 1-го разряда JLQ-1000 основан на измерении объема жидкости методом налива. При передаче единицы объема поверяемым средствам измерений жидкость наливают до отметки номинальной вместимости или иной вместимости по шкале в предварительно смоченные водой мерники металлические эталонные 1-го разряда JLQ-1000 через горловину. Жидкость из мерников металлических эталонных 1-го разряда JLQ-1000 сливается через сливной кран сплошной струей с последующей выдержкой в течение 1 минуты на слив капель.
При поверке после заполнения мерников металлических эталонных 1-го разряда JLQ-1000 жидкость сливают через сливной кран сплошной струей в поверяемое средство измерений (метод налива) или выливая жидкость из поверяемого средства измерений в мерники металлические эталонные 1-го разряда JLQ-1000 (метод слива).
Мерники металлические эталонные 1-го разряда JLQ-1000 состоят из резервуара, измерительной непрозрачной горловины с краном для регулировки жидкости и выносной шкалой, расположенной параллельно оси горловины, рамы, сливного крана и ампулы уровня. Резервуар мерников металлических эталонных 1-го разряда JLQ-1000 устанавливается на раму, имеющую опоры для передвижения и домкраты для установки мерников металлических эталонных 1-го разряда JLQ-1000 в вертикальное положение.
Общий вид мерников металлических эталонных 1-го разряда JLQ-1000 представлен на рисунке 1.

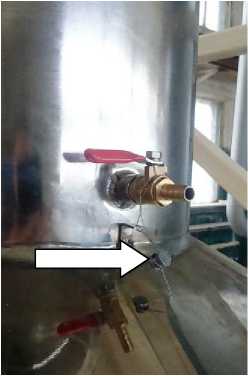

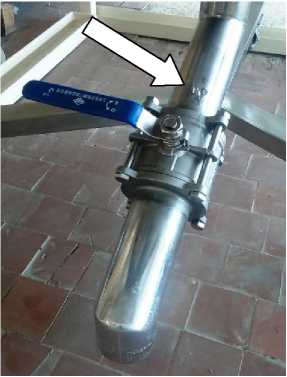

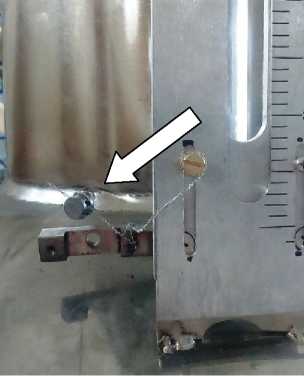

Пломбирование мерников металлических эталонных 1-го разряда JLQ-1000 осуществляется нанесением знака поверки давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия в сливном кране, кране для регулировки жидкости на горловине и на винте регулировки шкалы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид мерников металлических эталонных 1-го разряда JLQ-1000
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных 1-го разряда JLQ-1000
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость при температуре +20 °С, дм3 |
1000 |
Пределы допускаемой относительной погрешности мерника при измерении объема при температуре +20 °С, % |
±0,02 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
вода и другие неагрессивные жидкости по отношению к материалам мерников |
Температура измеряемой среды, оС |
от +10 до +30 |
Габаритные размеры, мм, не более
|
2186 1402 1434 |
Масса, кг, не более |
288 |
Условия эксплуатации: о
|
от +10 до +30 от 30 до 80 от 84 до 106 |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, не менее, ч |
20000 |
