Номер по Госреестру СИ: 68476-17
68476-17 Преобразователи (регистраторы) давления измерительные
(Levelogger, AquaVent, Barologger)
Назначение средства измерений:
Преобразователи (регистраторы) давления измерительные Levelogger, AquaVent, Barologger (далее - преобразователи) предназначены для измерений температуры, абсолютного и гидростатического давления (уровня) газообразных и жидких сред (в том числе коррозийных и с абразивным содержанием), а также пара и преобразований измеренных значений в цифровой сигнал, хранения архива измерений и передачи измеренных данных на компьютер пользователя.
Внешний вид.
Преобразователи (регистраторы) давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи (регистраторы) давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи (регистраторы) давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи (регистраторы) давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи (регистраторы) давления измерительные
Рисунок № 5
Внешний вид.
Преобразователи (регистраторы) давления измерительные
Рисунок № 6
Внешний вид.
Преобразователи (регистраторы) давления измерительные
Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из внешнего и встроенного. Внешнее ПО не является метрологически значимым и предназначено для настройки преобразователей, регистрации данных и контроля показаний в режиме реального времени. Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик преобразователей. Характеристики встроенного и внешнего ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
Идентификационные данные (признаки) |
Значение | |
Встроенное |
Внешнее | |
Идентификационное наименование ПО |
Firmware |
Levelogger Series |
Номер версии (идентификационный номер ПО) |
не ниже 1.000 |
не ниже 1.0.0 |
Цифровой идентификатор ПО |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Методика (метод) измерений» паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям (регистраторам) давления измерительным Levelogger, AquaVent, Barologger Техническая документация изготовителя
Преобразователи выполнены в герметичном цилиндрическом корпусе из нержавеющей стали с отверстиями для контакта датчиков с измеряемой средой с одной стороны и разъемом для подключения устройства передачи данных на компьютер пользователя, с другой стороны. Внутри корпуса расположены пьезорезистивный кремниевый датчик давления, резисторный термодатчик (RTD), 4-х контактный платиновый датчик электропроводности (только для модификаций LTC Levelogger Edge и Levelogger 5 LTC), регистратор данных и элемент питания. Все преобразователи имеют функцию автономной записи измерений во встроенную память, являются самодостаточными устройствами.
Преобразователи выпускаются в модификациях: LT Levelogger Edge, LTC Levelogger Edge, LT Levelogger Junior, Levelogger 5, Levelogger 5 LTC, Levelogger 5 Junior, Barologger Edge, Barologger 5, AquaVent, AquaVent 5, отличающихся друг от друга формой, материалом корпуса и интерфейсами связи. Преобразователи LT Levelogger Edge, LT Levelogger Junior, Levelogger 5 и Levelogger 5 Junior предназначены для измерения температуры и абсолютного давления или гидростатического давления (уровня воды, с компенсацией выходных данных по атмосферному давлению); LTC Levelogger Edge и Levelogger 5 LTC -температуры, удельной электропроводности воды и абсолютного давления или гидростатического давления (уровня воды, с компенсацией выходных данных по атмосферному давлению); Barologger Edge и Barologger 5 - атмосферного давления и температуры; AquaVent и AquaVent 5 - гидростатического давления и температуры. Преобразователи в зависимости от диапазона измерений давления выпускаются в различных исполнениях - М1,5; М5; М10; М20; М30; М100 и М200. Питание преобразователей осуществляется от встроенной батареи, замену которой осуществляет изготовитель. Срок службы батареи зависит от интервала измерений. Максимальный срок службы батареи для преобразователей модификаций LT Levelogger Edge, Barologger Edge, Levelogger 5 и Barologger 5 составляет 10 лет, модификаций LTC Levelogger Edge и Levelogger 5 LTC - 8 лет, модификаций LT Levelogger Junior и Levelogger 5 Junior - 5 лет.
Преобразователи модификаций AquaVent, LT Levelogger Junior и Levelogger 5 Junior изготавливаются в корпусе из нержавеющей стали 316L; модификаций LT Levelogger Edge, LTC Levelogger Edge и Barologger Edge - в корпусе из нержавеющей стали 316L с титановым покрытием; модификаций Levelogger 5, Levelogger 5 LTC, Barologger 5, AquaVent 5 - в корпусе из нержавеющей стали 316L с покрытием PTFE. В преобразователях модификаций AquaVent и AquaVent 5 используются интерфейсы типа USB, SDI-12, Modbus RS-485/RS-232; в остальных - оптический интерфейс связи.
Общий вид преобразователей (регистраторов) давления измерительных Levelogger, AquaVent, Barologger представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя. Части корпуса преобразователя соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия.
Заводской номер наносится на корпус преобразователей методом гравирования в виде цифрового кода.
а) модификация LT Levelogger Edge
в) модификация LT Levelogger Junior
б) модификация LTC Levelogger Edge

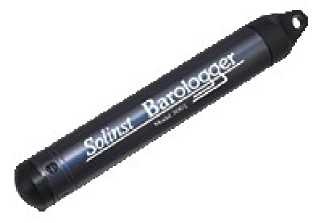

г) модификация Barologger Edge

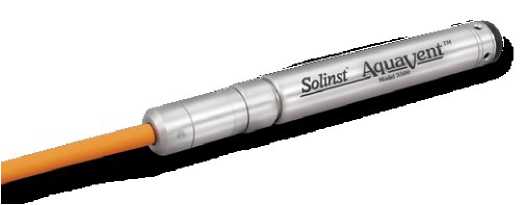

д) модификация AquaVent
е) модификация Levelogger 5
ж) модификация Levelogger 5 LTC
Рисунок 1 - Общий вид преобразователей
Таблица 4 - Комплектность преобразователей | |||
Наименование |
Обозначение |
Количество |
Примечание |
Преобразователь (регистратор) давления измерительный Levelogger/ AquaVent/B arologger |
- |
1 шт. |
модификация в соответствии с заказом |
Считывающее и/или передающее устройство |
- |
1 шт. |
в соответствии с заказом |
Паспорт |
- |
1 экз. | |
Методика поверки |
МП 68476-17 с изменением № 1 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование |
Значение | ||||
LT Levelogger Edge; Levelogger 5 |
LTC Levelogger Edge; Levelogger 5 LTC |
LT Levelogger Junior; Levelogger 5 Junior |
Barologger Edge; Barologger 5 |
AquaVent; AquaVent 5 | |
Диапазон измерений абсолютного давления, кПа:
|
от 100 до 150 от 100 до 200 от 100 до 300 от 100 до 400 от 100 до 1100 от 100 до 2100 |
от 100 до 150 от 100 до 200 |
от 50 до 150 |
- | |
Диапазон измерений гидростатического давления, кПа:
|
- |
от 0 до 50 от 0 до 100 от 0 до 200 | |||
Пределы допускаемой приведенной (к диапазону измерения) погрешности измерения абсолютного давления, % |
±0,05 |
±0,1 |
- |
- | |
Пределы допускаемой абсолютной погрешности измерения абсолютного давления, кПа |
- |
±0,05 |
- | ||
Пределы допускаемой приведенной (к диапазону измерения) погрешности измерения гидростатического давления, % |
- |
±0,05 |
Продолжение таблицы 2
Наименование |
Значение | ||
LT Levelogger Edge; LTC Levelogger Edge; Levelogger 5 Levelogger 5 LTC |
LT Levelogger Junior; Levelogger 5 Junior |
Barologger Edge; AquaVent; Barologger 5 AquaVent 5 | |
Максимальное допускаемое испытательное давление, % от верхнего значения диапазона измерений |
200 |
150 |
200 |
Диапазон измерений температуры, °C |
от -20 до +80 | ||
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,05 |
±0,1 |
±0,05 |
Разрешение, °C |
0,003 |
0,1 |
0,003 |
Таблица 3 - Основные технические характеристики
Наименование |
Значение | ||||||||
LT Levelogger Edge |
Levelogger 5; Barologger 5 |
LTC Levelogger Edge |
Levelogger 5 LTC |
LT Levelogger Junior |
Levelogger 5 Junior |
Barologger Edge |
AquaVent |
AquaVent 5 | |
Рабочие условия измерений: | |||||||||
- температура окружающей среды, °С |
от -20 до +80 | ||||||||
- относительная влажность воздуха при температуре окружающей среды +35 °С, %, не более |
95 | ||||||||
Габаритные размеры (диаметрхдлина), мм, не более |
22x159 |
22x160 |
22x190 |
22x208 |
22x142 |
22x160 |
22x159 |
22x178 |
22x173 |
Масса, г, не более |
129 |
166 |
200 |
197 |
119 |
166 |
129 |
129 |
182 |
Средняя наработка на отказ, ч |
30000 |
10000 |
30000 | ||||||
Средний срок службы, лет |
10 |
