Номер по Госреестру СИ: 68467-17
68467-17 Весы рольганговые тензометрические для технологического взвешивания
(PRESTAR 15010-21-000)
Назначение средства измерений:
Весы рольганговые тензометрические для технологического взвешивания PRESTAR 15010-21-000 (далее - весы) предназначены для статического измерения массы труб.
Внешний вид.
Весы рольганговые тензометрические для технологического взвешивания
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) весоизмерительного прибора является встроенным и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при его включении в сеть или может быть вызван через меню ПО терминала. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VEG20700 |
Номер версии (идентификационный номер) ПО |
VWW 20700 |
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист паспорта весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к весам рольганговым тензометрическим для технологического взвешивания PRESTAR 15010-21-000
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. «Методика поверки весов»).
Основные средства поверки:
- эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 - гири класса точности М1-2 по ГОСТ OIML R 111-1-2009 массой 20 кг и 500 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на весоизмерительный прибор весов в соответствии с рисунком 2.
Изготовитель
«PRESTAR s.r.o.», Чехия
Адрес: Vavrovicka 101, Opava, 747 07, Чехия
Тел.: +420 553 759 720
E-mail: info@prestar.cz
Заявитель
Акционерное общество «Волжский трубный завод» (АО «ВТЗ», г. Волжский) Адрес: ул. 7-я Автодорога, дом 6, г. Волжский, Волгоградская область, 404119 Юридический адрес: Волгоградская обл., г. Волжский, ул. 7-я Автодорога, дом 6 Тел. (факс): (8443) 41-55-74
E-mail: vtz@vtz.ru
Web-сайт: www.tmk-group.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел: +7 (343) 350-26-18
E-mail: uniim@uniim.ru
Принцип действия весов основан на преобразовании упругой деформации элементов тензорезисторных весоизмерительных датчиков (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал, изменяющийся пропорционально массе груза. Этот сигнал обрабатывается весоизмерительным прибором со встроенным устройством обработки аналоговых данных в цифровой вид с выдачей измеренных значений на табло индикации в единицах массы. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весоизмерительного прибора вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.
Конструктивно весы состоят из грузоприемного устройства, включающего грузоприемную платформу (далее - ГПУ), установленную на шести весоизмерительных датчиках типа RTN (ГР № 34215-07), и весоизмерительного прибора DISOMAT Opus (ГР № 53571-13) производства «Schenck Process GmbH», Германия.
Информация о массе взвешиваемого груза отображается на дисплее весоизмерительного прибора, а также может быть передана по защищенному последовательному интерфейсу (интерфейс обмена информации) RS-232-C, RS-485 на внешние устройства (персональный компьютер, принтер и т.п.).
Управление весами осуществляется с помощью функциональных клавиш весоизмерительного прибора.

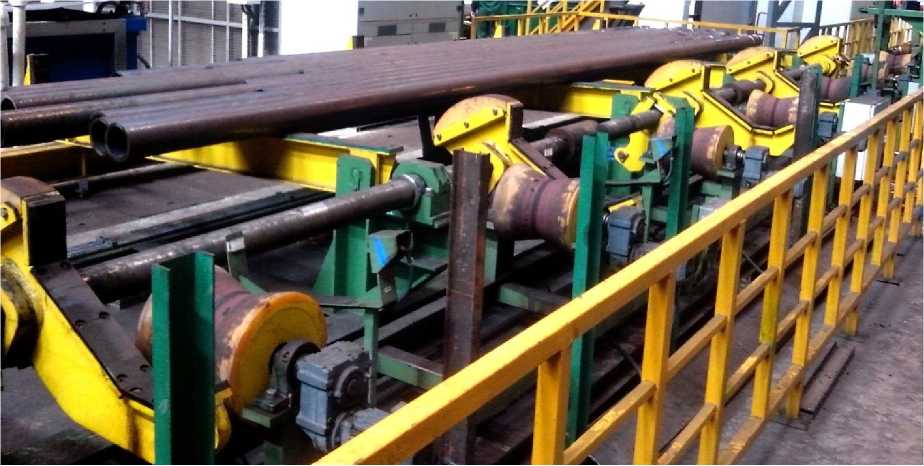

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов
Общий вид весоизмерительного прибора весов и обозначение места нанесения знака поверки представлены на рисунке 2.
Место для нанесения знака поверки
Рисунок 2 - Общий вид весоизмерительного прибора весов и обозначение места нанесения знака поверки
Пломбирование весоизмерительного прибора весов не предусмотрено.
Таблица 4
Наименование |
Обозначение |
Количество |
Весы рольганговые PRESTAR, в т.ч.: |
15010-21-000 |
1 шт. |
- грузоприемное устройство в составе: - грузоприемная платформа |
1 шт. | |
- датчик весоизмерительный тензорезисторный |
RTN С3 |
6 шт. |
- прибор весоизмерительный |
DISOMAT Opus |
1 шт. |
Эксплуатационная документация в составе: - паспорт весов |
VZ0-2015-02-003-20 ПС |
1 экз. |
- руководство по эксплуатации |
BV-H2313RU |
1 экз. |
Таблица 2 - Метрологические характеристики весов
Наименование характеристики средства измерений |
Значение |
Максимальная нагрузка (Мах), кг |
3000 |
Минимальная нагрузка (Min), кг |
20 |
Поверочный интервал весов (е), кг |
1 |
Действительная цена деления шкалы (d), кг |
1 |
Наименование характеристики средства измерений |
Значение |
Число поверочных делений весов (n) |
3000 |
Пределы допускаемой погрешности при первичной поверке (mpe), кг, | |
в диапазонах взвешивания: | |
от 20 кг (Min) до 500 кг (500е) включ. |
±0,5 |
св. 500 кг (500е) до 2000 кг (2000е) включ. |
±1,0 |
св. 2000 кг (2000е) до 3000 кг (Мах) включ. |
±1,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному з |
начению пределов |
допускаемых погрешностей при поверке. | |
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25 |
Предел реагирования весов, кг |
1,4 |
Таблица 3 - Основные технические характеристики
Наименование характеристики средства измерений |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 187 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В-А, не более |
10 |
Габаритные размеры грузоприемного устройства, мм, не более: | |
- высота |
1005 |
- ширина |
710 |
- длина |
10950 |
Масса грузоприемного устройства, кг, не более |
1000 |
Условия эксплуатации: - температура окружающей среды, °С: | |
- для ГПУ и весоизмерительных датчиков |
от -30 до +40 |
- для весоизмерительного прибора |
от -30 до +60 |
Вероятность безотказной работы весов за 2000 часов, не менее |
0,92 |
Средний срок службы, лет, не менее |
10 |
