Номер по Госреестру СИ: 68455-17
68455-17 Весы для статического взвешивания
(CTA)
Назначение средства измерений:
Весы для статического взвешивания CTA (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Весы для статического взвешивания
Рисунок № 1
Внешний вид.
Весы для статического взвешивания
Рисунок № 2
Внешний вид.
Весы для статического взвешивания
Рисунок № 3
Внешний вид.
Весы для статического взвешивания
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала CWS при включении весов.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбой, предотвращающей доступ к переключателю терминала CWS, как показано на рисунке 5.
ПО не может быть изменено без нарушения пломбы. Изменение ПО весов через интерфейс пользователя невозможно. Установка ПО осуществляется фирмой-изготовителем.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CWS |
Номер версии (идентификационный номер) ПО |
v.1.0x |
Цифровой идентификатор ПО |
Не имеется |
Алгоритм вычисление цифрового идентификатора ПО |
Не имеется |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и маркировочную табличку весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам для статического взвешивания CTA
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
Техническая документация изготовителя TScale Electronics Mfg.(Kunshan) Co.,Ltd.
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»: гири номинальными значениями массы 1 кг, 2 кг, 5 кг, 10 кг, 20 кг, 500 кг, 1000 кг, 2000 кг, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбу, как показано на рисунке 5.
Изготовитель
TScale Electronics Mfg.(Kunshan) Co.,Ltd., Китай
Адрес: №99 Shunchang Road, Kunshan Hi-tech Industrial Park, Jiangsu, China Телефон (факс): 86-512-57669080-558
Web-сайт: www.taiwanscale.com
E-mail: www.sales_7@taiwanscale.com
Заявитель
Общество с ограниченной ответственностью «Ритейл Бизнес Солюшнз»
(ООО «Ритейл Бизнес Солюшнз»)
ИНН 7701352620
Адрес: 105062, г. Москва, Фурманный переулок, д. 15
Телефон (факс): 8(495)640-63-13
Web-сайт: www.rbs-retail.ru
E-mail: www.info@rbs-retail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): 8(495)544-00-00
Web-сайт: www.rostest.ru
E-mail: www.info@rostest.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, с последующей его обработкой, преобразованием в цифровой вид и выдачей измеренных значений массы на цифровой дисплей.
Конструктивно весы состоят из грузоприемного устройства (ГПУ), датчиков, терминала (с аналого-цифровым преобразователем). ГПУ представляет собой двухсекционную металлическую конструкцию, которая опирается на четыре датчика. Терминал является выносным элементом и соединен с ГПУ кабелем. В качестве терминала используется прибор весоизмерительный CWS производства TScale Electronics Mfg.(Kunshan) Co.,Ltd., Китай.
В весах применяются датчики весоизмерительные тензорезисторные типа ZSFY (регистрационный номер в Федеральном информационном фонде 57674-14) производства «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство тарирования (выборки массы тары) (Т.2.7.4);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2).
Общий вид грузоприемного устройства представлен на рисунке 1.
Общий вид терминала CWS представлен на рисунке 2.
Общий вид датчика весоизмерительного тензорезисторного типа ZSFY представлен на рисунке 3.

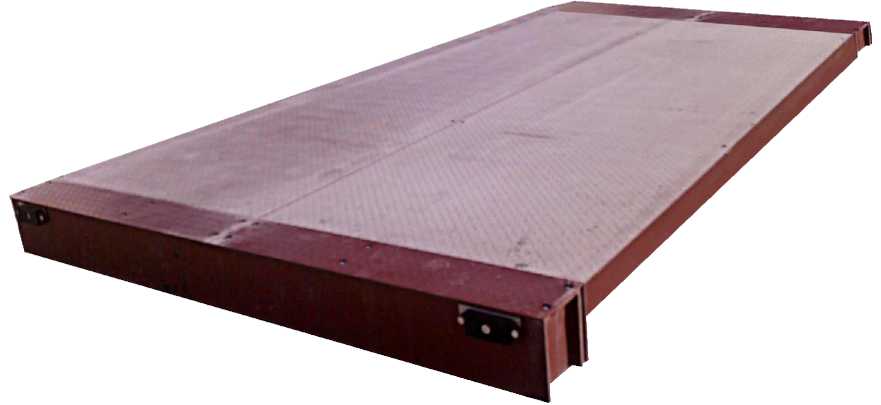

Рисунок 1 - Общий вид ГПУ весов для статического взвешивания СТА

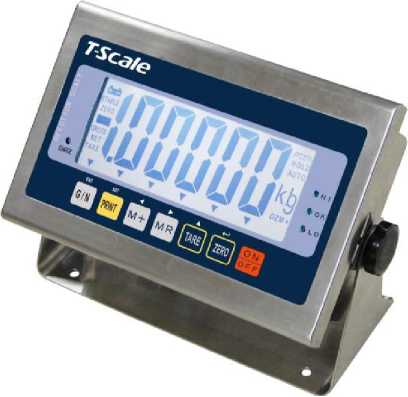

Рисунок 2 - Общий вид терминала CWS

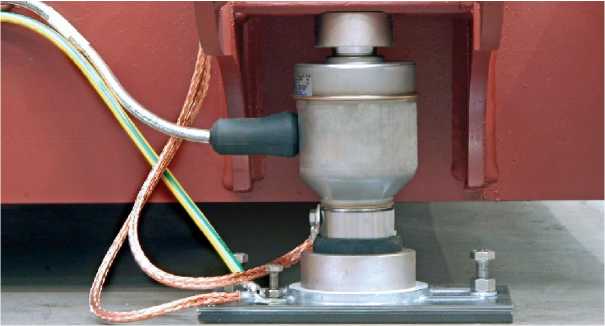

Рисунок 3 - Общий вид датчика весоизмерительного тензорезисторного типа ZSFY
На маркировочной табличке весов указывают: торговую марку изготовителя;
знак утверждения типа; обозначение модели весов;
класс точности; максимальную нагрузку, Max; минимальную нагрузку, Min; поверочный интервал е; серийный номер;
год выпуска; диапазон выборки массы тары; диапазон рабочих температур.
Изображение маркировочной таблички весов для статического взвешивания CTA представлено на рисунке 4.
Р^гч PLATFORM
SCALES СТА
точности: ( ш j
Диапазон patkwx температур- -КХС+ДФС
Меяпокрсчный нитервш) I2uec
Made m C-П na T5cale Electronics Г.1 ‘g.[К..':=,г т ,Cc L И
Дата юга-гоБле^я 2017
Рисунок 4 - Маркировочная табличка весов для статического взвешивания CTA
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на пломбу представлены на рисунке 5.

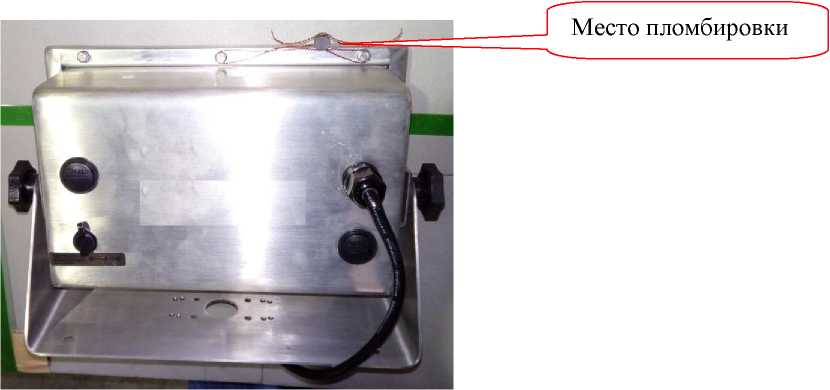

Рисунок 5 - Схема пломбировки от несанкционированного доступа терминала CWS
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ OIML R76-1-2011 |
средний (III) |
Максимальная нагрузка, Max, кг |
30000 |
Минимальная нагрузка, Мт, кг |
200 |
Действительная цена деления, d, кг |
10 |
Поверочный интервал, е, кг |
10 |
Число поверочных интервалов, n |
3000 |
Окончание таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой погрешности при первичной поверке*, mpe Min < m < 500e 500e < m < 2000e 2000e < m < Max |
±0,5e ±1e ±1,5e |
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
Показания индикации массы, кг, не более |
Max+9e |
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Max, не более |
2 |
Диапазон первоначальной установки нуля, % от Max, не более |
10 |
Диапазон выборки массы тары (Т), % от Max |
от 0 до 100 |
*Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям допускаемых пределов погрешности при первичной поверке |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220+3232 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, В • А, не более |
500 |
Габаритные размеры средства измерений, мм, не более | |
- высота |
300 |
- ширина |
2510 |
- длина |
5260 |
Масса, кг, не более |
2100 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -10 до +40 |
- относительная влажность, % |
80 |
- атмосферное давление, кПа |
от 96 до 104 |
Средний срок службы, лет |
10 |
