Принцип действия счетчика основан на поочередном излучении и приеме двумя электроакустическими преобразователями ультразвуковых сигналов и измерении времени их распространения в измерительном участке счетчика по потоку газа и против него. Разность времен распространения по и против потока используется для вычисления расхода и объема газа. При этом информация о потребленном объеме газа индицируется на ЖКИ.

Счётчики имеют моноблочную конструкцию, и состоят из первичного преобразователя, электронного модуля с жидкокристаллическим индикатором (ЖКИ) и автономным источником питания, преобразователя температуры, радиомодуля 433 МГц с автономным источником питания (для исполнения АЛЬФА T/R).

Первичный преобразователь имеет корпус, который состоит из герметично соединенных, изготовленных из алюминиевого сплава основания и крышки, образующих измерительный участок. В корпусе первичного преобразователя на входе и выходе измерительного участка установлены два электроакустических преобразователя. Преобразователь температуры встроен в крышку корпуса. На корпусе первичного преобразователя установлены электронный модуль с ЖКИ, радиомодуль, автономные источники питания, которые закрыты пластмассовой лицевой панелью с защитным стеклом, под которым расположена маркировочная табличка.

Счетчик имеет входной патрубок с накидной гайкой и выходной патрубок с резьбой для монтажа в газопровод.

Общий вид счётчика приведен на рисунке 1.

Счетчики опломбированы пломбой с нанесением знака поверки способом давления на специальную мастику в соответствии с конструкторской документацией. После калибровки и поверки пломба устанавливается на крепежном винте пластмассовой крышки счетчика, с целью предохранения ультразвукового преобразователя расхода от несанкционированного доступа. Место пломбирования и нанесения знака поверки показано на рисунке 3.

Для приведения объёмного расхода и объёма газа при рабочих условиях к стандартным используются теплофизические характеристики и физико-химические параметры газа в соответствии с ГОСТ 8.611-2013

В зависимости от расхода газа счетчики выпускаются типоразмеров G1,6; G2,5 и имеют следующие исполнения:

• -  АЛЬФА Т;

• -  АЛЬФА Т/R (имеет дополнительно радиомодуль 433 МГц).

Электронный модуль выполняет следующие функции:

• -  попеременная подача на каждый электроакустический преобразователь за один цикл измерения сигнала возбуждения;

• -  измерение разницы времен прохождения в ультразвуковом преобразователе расхода ультразвукового сигнала по и против потока;

• -  вычисление прошедшего через счётчик объёма газа;

• -  приведение измеренного объёма газа к стандартным условиям по температуре;

- отображение на ЖКИ суммарного приведённого объёма прошедшего газа, значения температуры газа и служебной информации.

Электронный модуль отображает на ЖКИ следующие параметры:

- суммарный объем газа, м³, прошедшего через счетчик и автоматически приведенного к стандартным условиям по температуре;

- текущее значение температуры газа, °С;

• -  неисправность преобразователя температуры;

• -  заводской номер;

• -  разряд батареи;

• -  неисправность электроакустических преобразователей;

• -  время наработки счётчика, ч;

• -  время нахождения счётчика в неисправном состоянии, ч;

• -  идентификационное наименование программного обеспечения;

• -  номер версии программного обеспечения;

• -  цифровой идентификатор программного обеспечения (контрольная сумма);

• -  измеренный объем газа, м³, в режиме калибровки с увеличенным количеством цифр после десятичного знака.

Счетчик АЛЬФА Т/R обеспечивает дистанционное считывание по радиоканалу 433 МГц следующих параметров:

• - суммарного объема газа, м³, прошедшего через счетчик и автоматически приведенного к стандартным условиям по температуре;

• - температуры газа, °С;

• - напряжения встроенного источника питания, В;

• - заводского номера;

• - времени наработки счётчика, ч;

• - времени нахождения счётчика в неисправном состоянии, ч;

• - номера версии программного обеспечения;

• - времени активной работы радиомодуля 433 МГц.

Счетчик АЛЬФА Т/R имеет архивную базу, содержащую:

• - часовой архив за сутки;

• - суточный архив (не менее 1100 записей);

• - архив состояния счетчика (не менее 64 записей о проведенных операциях, приема и передачи данных, изменении настроечных параметров, появлении нештатных ситуаций).

Электропитание счётчиков осуществляется от встроенных элементов питания номинальным напряжением 3,6 В и начальной ёмкостью не менее 3,8 А-ч.

Рисунок 1 - Общий вид счетчика газа

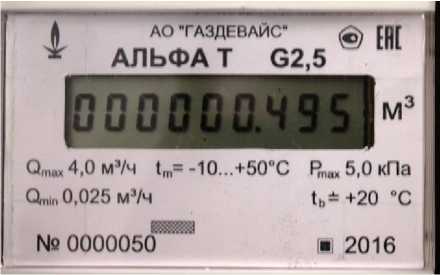

Рисунок 2 - Табличка счетчика газа

Рисунок 3 - Место пломбирования и нанесения знака поверки

Таблица 3 -

Таблица 2
