Сведения о средстве измерений: 68291-17 Трап-детекторы

Номер по Госреестру СИ: 68291-17
68291-17 Трап-детекторы
(ТП03-16 (HH03-S1337))

Назначение средства измерений:
Трап-детекторы ТП03-16 (HH03-S1337) предназначены для измерений мощности и энергии лазерного излучения в составе эталонов единиц величин.

сертификация программного обеспечения
Внешний вид. Трап-детекторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трап-детекторы
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159935
ID в реестре СИ - 382335
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Трап-детектор ТП03-16 (НН03-S1337), Трап-детектор ТП03-16, ТП03-16 (HH03-S1337),

Производитель

Изготовитель - ООО "Телеком-прибор"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - P_6 Кол-во типов СИ по областям измерений, производителям и странам

Бесплатный

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1714 от 2017.08.10 Об утверждении типов средств измерений

Наличие аналогов СИ: Трап-детекторы (ТП03-16 (HH03-S1337))

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "Телеком-прибор"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
46555-11

 Анализаторы спектра оптические, MTP9000/OMT-300 (301)
ООО "Телеком-прибор" (РОССИЯ г.Москва) 		ОТ
1 год
68291-17

 Трап-детекторы, ТП03-16 (HH03-S1337)
ООО "Телеком-прибор" (РОССИЯ г.Москва) 		ОТ
МП 		1 год
Отчет - RB_9 Реестр поверок ФГИС «АРШИН» в формате json
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Кто поверяет Трап-детекторы (ТП03-16 (HH03-S1337))

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИОФИ"
(RA.RU.311485)		 РСТ
  • ТП03-16 (HH03-S1337)
    		•  1 0 0 0 1 0 0
    ФГУП "ВНИИОФИ"
    (RA.RU.311485)    		 РСТ
  • Трап-детектор ТП03-16
  • Трап-детектор ТП03-16 (НН03-S1337)
    		•  9 0 0 0 0 0 0

    Стоимость поверки Трап-детекторы (ТП03-16 (HH03-S1337))

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методов) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трап-детекторам ТП03-16 (HH03-S1337)

    ГОСТ 8.275-2015 Государственная система обеспечения единства измерений. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм

    Поверка

    Поверка

    осуществляется по документу МП 020.Ф2-17 «ГСИ. Трап-детекторы ТП03-16 (HH03-S1337). Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 апреля 2017 г.

    Основные средства поверки:

    - Государственный первичный эталон единицы средней мощности лазерного излучения ГЭТ 28-2016;

    - Нановольтметр/микроомметр 34420A (регистрационный номер 47886-11).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.


    Изготовитель


    Общество с ограниченной ответственностью «ТЕЛЕКОМ-ПРИБОР»
    (ООО «ТЕЛЕКОМ-ПРИБОР»)
    ИНН 7723757660
    Адрес: 119121, Москва, Тружеников 1-й пер., дом № 14, строение 2
    Телефон: (495) 775-11-55

    Заявитель


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
    ИНН 7702038456
    Адрес: 119361, Москва, ул. Озерная, 46
    Телефон: (495) 437-56-33
    E-mail: vniiofi@vniiofi.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
    Адрес: 119361, Москва, ул. Озерная, 46
    Телефон: (495) 437-56-33; факс: (495) 437-31-47
    E-mail: vniiofi@vniiofi.ru

    Принцип работы трап-детектора основан на преобразовании мощности (энергии) падающего излучения в электрический сигнал пропорциональный потоку излучения. Электрический сигнал с трап-детектора снимается с электрического разъема байонетной фиксации (BNC) при помощи измерительного прибора, типа вольтметра/нановольтметра.

    Внутри цилиндрического корпуса трап-детектора ТП03-16 (HH03-S1337) располагаются три кремниевых фотодиода. Рабочая зона фотодиода 1 см2 (10x10 мм). Фотодиоды находятся в изделии и подключены параллельно. Детектор оснащён пластиковой защитной крышкой для входной апертуры. Крышка имеет окошко из стекла.

    Фотодиоды в корпусе трап-детектора расположены таким образом, что лазерное излучение на первые два фотодиода падает под углом 450, а на третий фотодиод нормально его поверхности. Всего излучение отражается от 5-и поверхностей прежде, чем покинуть устройство. С целью устранения влияния поляризации излучения первые 2 фотодиода повернуты относительно друг друга на 900 и ТМ мода для первого детектора является ТЕ модой для второго. В результате почти все падающее излучение поглощается фотодиодами.

    Внешний вид трап-детектора приведён на рисунке 1.

    Места нанесения маркировки и знака поверки в виде наклейки представлены на рисунке 2.

    Внешний вид. Трап-детекторы (ТП03-16 (HH03-S1337)), http://oei-analitika.ru

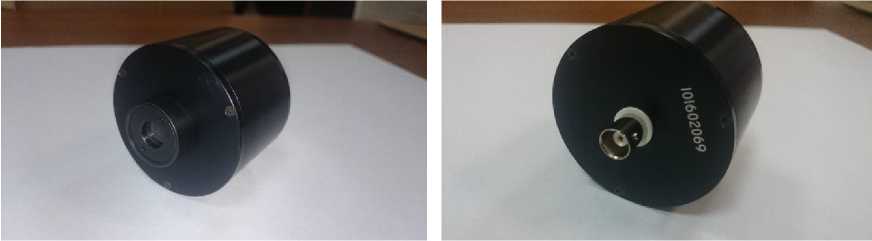

    Рисунок 1 - Общий вид трап-детектора ТП03-16 (HH03-S1337)

    Место нанесения знака поверки

    Место нанесения маркировки

    Рисунок 2 - Места нанесения маркировки и знака поверки

    Программное обеспечение отсутствует.

    Таблица 3

    Наименование

    Количество, шт

    Трап-детектор ТП03-16 (HH03-S1337)

    1

    Руководство по эксплуатации

    1

    Методика поверки

    1

    Кейс для транспортирования и хранения

    1


    Таблица 1 - Метрологические характеристики

    Наименование характеристик

    Значение характеристик

    Диапазон измерений мощности, Вт

    от Ы0-6 до 1-10-3

    Спектральная чувствительность, мА/мВт

    от 0,27 до 0,70

    Пределы допускаемой относительной погрешности измерений мощности, %, не более

    ±0,3

    Таблица 2 - Основные технические характеристики

    Наименование характеристик

    Значение характеристик

    Максимальная оптическая плотность мощности, мВт/см2

    5

    Спектральный диапазон, нм

    от 360 до 1100

    Активная площадка, мм2

    54

    Масса, кг, не более

    0,2

    Г абаритные размеры: диаметр, мм

    60

    длина, мм

    48

    Рабочие условия эксплуатации: температура окружающего воздуха, °С

    от + 15 до + 35

    относительная влажность воздуха, %

    от 30 до 80

    атмосферное давление, кПа (мм рт.ст.)

    100±4 (750±30)
