Сведения о средстве измерений: 68234-17 Спектрофотометры

Номер по Госреестру СИ: 68234-17
68234-17 Спектрофотометры
(SpectraStar XT)

Назначение средства измерений:
Спектрофотометры SpectraStar XT предназначены для измерений спектральной оптической плотности.

Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 1

Внешний вид.
Спектрофотометры
Рисунок № 1

Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 2

Внешний вид.
Спектрофотометры
Рисунок № 2

Внешний вид.
Спектрофотометры
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 07.08.2027
Номер записи - 159871
ID в реестре СИ - 382271
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SpectraStar XT модели 2600XT-1, SpectraStar XT мод. 2600XT-1, SpectraStar XT мод. 1400XT-3, SpectraStar XT 1400XT-3, SpectraStar XT, SpectraStar 2600XT-3, SpectraStar 2600XT-1, 2600XT-R, 2600XT-3, 2600XT-1, 1400ХТ-3, 1400XT-3,

Производитель

Изготовитель - Компания "Unity Scientific"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RB_5 Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.

Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 147
Выдано извещений - 0
Кол-во периодических поверок - 63
Кол-во средств измерений - 69
Кол-во владельцев - 26
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1119 от 2022.05.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (5)

№1692 от 2017.08.07 Об утверждении типов средств измерений

№2392 от 2020.12.31 О внесении изменений в описание типа на спектрофотометры SpectraStar XT

Наличие аналогов СИ: Спектрофотометры (SpectraStar XT)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
68234-17 Спектрофотометры (SpectraStar XT) Компания "Unity Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )	53237-13 Анализаторы инфракрасные ("ИнфраЛЮМ ФТ") Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург)

Все средства измерений Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
68234-17 07.08.2027	Спектрофотометры, SpectraStar XT Компания "Unity Scientific" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год

RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

<p class="card-text">В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.<br> Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.</p>

Бесплатный

Кто поверяет Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)			26	0	0	0	0	0
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380)	РСТ	SpectraStar XT мод. 1400XT-3 SpectraStar XT мод. 2600XT-1 1400ХТ-3 2600XT-1	10	0	5	5	0	5
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	2600XT-3 2600XT-1 1400XT-3 SpectraStar 2600XT-1 2600XT-R SpectraStar 2600XT-3 SpectraStar XT модели 2600XT-1 SpectraStar XT 1400XT-3	105	47	58	53	27	26
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380)	РСТ	SpectraStar XT мод. 2600XT-1 SpectraStar XT мод. 1400XT-3	4	0	0	0	0	0
ФБУ «Дагестанский ЦСМ» (RA.RU.311505)	РСТ	SpectraStar XT	1	0	0	0	0	0
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		1400XT-3	1	1	0	0	0	0

Стоимость поверки Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Белгородский ЦСМ Белгородская область	4787	5442
ФБУ Кузбасский ЦСМ Кемеровская область	4297	5442
ФБУ Красноярский ЦСМ Красноярский край	4964	5442
ФБУ Липецкий ЦСМ Липецкая область	8457	5442
ФБУ Томский ЦСМ Томская область	4707	5442

Программное обеспечение

Программное обеспечение идентифицируется при включении спектрофотометра путем вывода на экран наименования ПО. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UScan
Номер версии (идентификационный номер) ПО	1.0.1.33
Цифровой идентификатор ПО	-

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации, разделы 4 «Подготовка образцов» и 5 «Рекомендации по разработке калибровок».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к спектрофотометрам SpectraStar XT

Приказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм

Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм. Часть 1. Источники излучения и средства измерений длин волн

Техническая документация компании «Unity Scientific», США

Изготовитель

Компания «Unity Scientific», США
Юридический адрес: 113 Cedar St. S-3, Milford, MA 01757
Телефон: (203) 740-2999
Web-сайт: www.unityscientific.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон/факс: +7 (495) 544-00-00
Е-mail: info@rostest.ru

Спектрофотометры SpectraStar XT используется для проведения измерений твердых, жидких образцов и пленок методом диффузного отражения или прохождения-отражения.

Спектрофотометр собран по однолучевой схеме. В корпусе прибора расположены следующие основные узлы: источник света (галогенная лампа); монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; модуль транспортировки образцов; приемник излучения - фотодиод, а также система электропитания и схема связи с управляющим компьютером. Управление режимами работы, измерений и сохранения результатов производится специализированной компьютерной программой «UScan».

Спектрофотометры SpectraStar XT выпускаются в следующих модификациях: 1400XT-1; 1400XT-3; 2600XT-1; 2600XT-3. Модификации отличаются друг от друга рабочими

спектральными диапазонами.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеющуюся маркировочную табличку и имеет цифровое обозначение.

Общий вид спектрофотометров с примерами образцов маркировочной таблички представлен на рисунках 1 - 3.

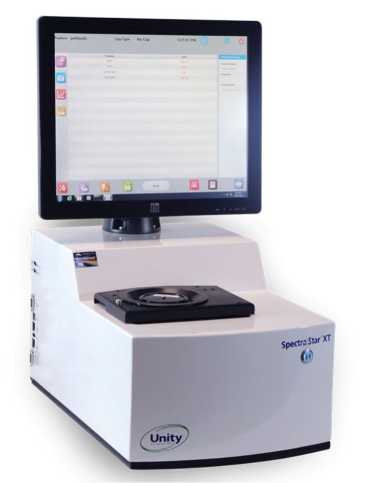

Рисунок 1 - Внешний вид спектрофотометра SpectraStar XT

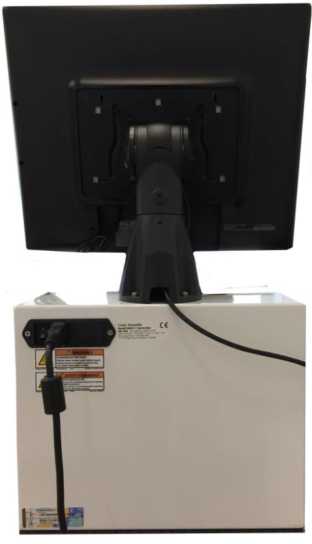

Рисунок 2 - Фото заднего вида спектрофотометра

Unity Scientific Model# 2600ХТ-1 SpectraStar

SN: 3034 Mtg Date 2516 Made in USA

100 to 240 VAC 50 to 60HZ Fuse 1 A. 250 V. Slo Blow. Input Power 100 watts MAX

117 Old State Road. Brookfield. CT 06804

Рисунок 3 - маркировочная табличка спектрофотометра

Пломбирование спектрофотометров SpectraStar XT не предусмотрено.

Таблица 3 - ____________

Количество

I Наименование I Обозначение

Спектрофотометр SpectraStar XT

1400XT-1; 1400XT-3; 2600XT-1;

2600XT-3

1 шт.

Сетевой кабель

1 шт.

Руководство по эксплуатации

1 экз.

Таблица 2.1 - Метрологические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	1400XT-1	1400XT-3	2600XT-1	2600XT-3
	от 1400	от 1400	от 1100	от 680
Рабочий спектральный диапазон, нм	до 2600	до 2600	до 2600	до 2600
Диапазон измерений спектральной оптической		от 0,06 до 2,00
плотности, Б
Предел допускаемого среднего
квадратического отклонения случайной		0,005
составляющей погрешности при измерении
спектральной оптической плотности, Б
Пределы допускаемой абсолютной		+3,0
погрешности установки длин волн, нм

Таблица 2.2 - Основные технические характеристики

Наименование характеристики	Значение
	1400XT-1 1400XT-3 2600XT-1 2600XT-3
Потребляемая мощность, В^А, не более	250
Габаритные размеры без монитора (длина^хширина^хвысота), мм, не более	330^х283^х521
Масса, кг, не более	21
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С		от +1 до + 40
- диапазон относительной влажности окружающего воздуха, %		от 10 до 90
- диапазон атмосферного давления, кПа		от 84 до 106,7
