Номер по Госреестру СИ: 68232-17
68232-17 Контроллеры программируемые
(DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C)
Назначение средства измерений:
Контроллеры программируемые DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C (далее по тексту - контроллеры) предназначены для измерений силы и напряжения постоянного и переменного тока, частоты переменного тока и применяются при автоматизированном контроле, регулировании и управлении на объектах энергетики и других отраслей промышленности.
Внешний вид.
Контроллеры программируемые
Рисунок № 1
Внешний вид.
Контроллеры программируемые
Рисунок № 2
Внешний вид.
Контроллеры программируемые
Рисунок № 3
Внешний вид.
Контроллеры программируемые
Рисунок № 4
Внешний вид.
Контроллеры программируемые
Рисунок № 5
Внешний вид.
Контроллеры программируемые
Рисунок № 6
Внешний вид.
Контроллеры программируемые
Рисунок № 7
Внешний вид.
Контроллеры программируемые
Рисунок № 8
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память контроллера при изготовлении. Используется защита программного обеспечения паролем, исключающая возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
А4.31А |
Номер версии (идентификационный номер ПО) не ниже |
не ниже v. 1.1 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
046В 021D (вторая и пятая часть идентификационного кода) |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку контроллеров фотографическим способом и на титульные листы эксплуатационной документации (паспорт и руководство по эксплуатации) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 68232-17 «Контроллеры программируемые
DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C. Методика поверки», утверждённому ООО «ИЦРМ» 14.04.2017 г.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
Наименование средства измерения |
Регистрационный номер в Федеральном информационном фонде |
Калибратор универсальный 9100 |
25985-09 |
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке или в паспорт.
Заявитель
Акционерное общество «АЛЬСТОМ Грид» (АО «АЛЬСТОМ Грид») ИНН 6659007785Адрес: 123112, г. Москва, Пресненская наб., д. 10 Телефон: +7 (495) 737-49-79
Факс: +7 (499) 748-12-65
Web-сайт: www.alstom.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия контроллеров основан на аналого-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей на аналоговые входы, их обработке и хранении, с возможностью последующей передачи в информационные системы
Контроллеры являются модульными устройствами с платой центрального процессора и обмена данными CPU270 на основе 64-битного процессора Power PC (MPC8270VR), работающего на частоте 266 МГц. Контроллеры выполнены в виде встраиваемых в каркас шкафа блоков, наполненных платами. На задней панели контроллеров размещены выводы плат.
Контроллеры модификаций DS Agile/MiCOM Alstom C264 и DS Agile/MiCOM Alstom C264C выполнены в корпусах 80 ТЕ и 40 ТЕ соответственно, каждый из которых имеет по два исполнения: с платой входов трансформаторов тока и напряжения (TMU2xx) и без этой платы (TMU2xx). В зависимости от исполнения внутри корпуса 40 ТЕ имеется 4 или 6 доступных посадочных мест для плат ввода/вывода аналоговых и дискретных сигналов (AIU2xx, AOU2xx, TMU2xx, DIU2xx и DOU2xx) или плат коммутации (CCU2xx, SWU20x, SWR21x, SWD21x, SRP2xx); в корпусе 80 ТЕ имеется 15 или 14 доступных посадочных мест для размещения соответствующих плат. Исполнения плат ввода/вывода аналоговых и дискретных сигналов отличаются друг от друга количеством входов/выходов; исполнения плат коммутации -количеством и типом портов информационного обмена.
Каждая из модификаций имеет также по три исполнения передней панели, отличающиеся наличием локального дисплея управления и светодиодных индикаторов.
Метрологические характеристики контроллеров обеспечиваются платами аналоговых входов AIU201, AIU211, TMU210 и TMU220.
Контроллеры выпускаются в четырех вариантах исполнения по напряжению электропитания с платой BIU241:
-
- А01 (24 В постоянного тока);
-
- А02 (от 48 до 60 В постоянного тока);
-
- А03 (от 110 до 125 В постоянного тока);
-
- А04 (220 В постоянного тока и от 115 до 230 В переменного тока);
и в двух вариантах исполнения с платой BIU261:
-
- BIU261S (единичный вход питания от 48 до 250 В постоянного тока или от 110 до 250 В переменного тока);
-
- BIU261D (двойной вход питания от 110 до 250 В постоянного тока и от 110 до 250 В переменного тока).
Передача информации на устройства верхнего уровня может производиться через порты RS-232, RS-485, Ethernet, в зависимости от комплектации контроллеров соответствующими платами коммуникации по заказу.

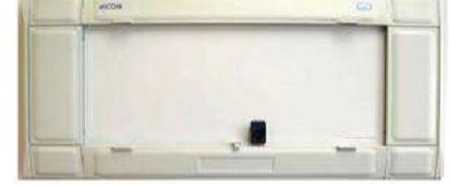

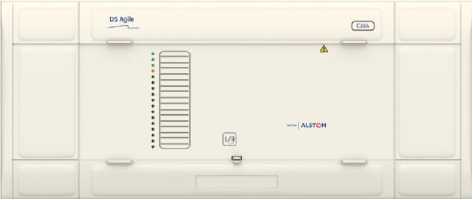

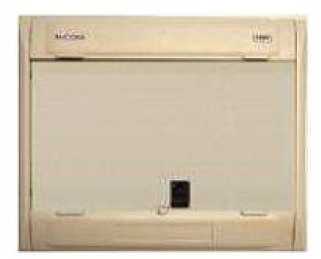

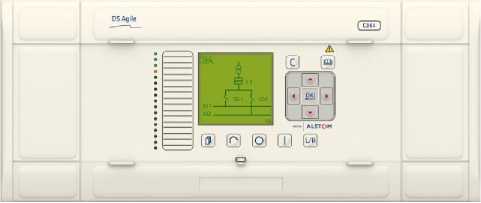

Общий вид контроллеров при комплектации различными исполнениями передней панели показан на рисунках 1 и 2.
а) с передней панелью GHU201
б) с передней панелью GHU211
в) с передней панелью GHU221
Рисунок 1 - Общий вид контроллеров модификации DS Agile/MiCOM Alstom C264
б) с передней панелью GHU210
а) с передней панелью GHU200
в) с передней панелью GHU220
Рисунок 2 - Общий вид контроллеров модификации DS Agile/MiCOM Alstom С264С

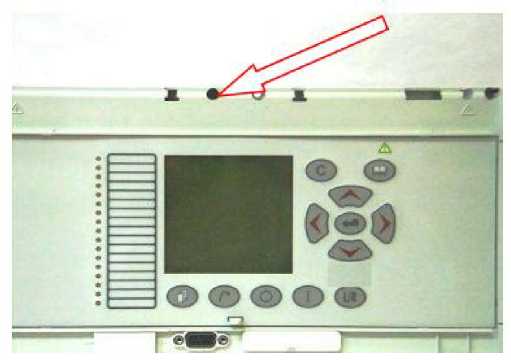

Пломбирование контроллеров производится на передней панели в соответствии со схемами пломбирования, представленными на рисунках 3 и 4.
Рисунок 3 - Схема пломбирования контроллеров модификации DS Agile/MiCOM Alstom C264
Рисунок 4 - Схема пломбирования контроллеров модификации DS Agile/MiCOM Alstom С264С
Комплектность контроллеров представлена в таблице 4.
Таблица 4 - Комплектность контроллеров
Наименование |
Количество |
Примечание |
Контроллер программируемый DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C |
1 шт . |
В соответствии с заказом |
Комплект ЗИП |
1 шт. |
В соответствии с заказом |
Руководство по эксплуатации |
1 экз. |
- |
Паспорт |
1 экз. |
- |
Методика поверки |
1 экз. |
- |
Таблица 2 - контроллеров
Наименование характеристики |
Значение |
Контроллеры с платами AIU211 | |
Диапазоны измерений силы постоянного тока, мА |
от -1 до +1; от -5 до +5; от -10 до +10; от -20 до +20; от 4 до 20 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % |
±0,03 |
Количество входов для измерений силы постоянного тока |
8 |
Входное сопротивление токовых входов, Ом, не более |
75 |
Контроллеры с платами AIU201 | |
Диапазоны измерений силы постоянного тока, мА |
от -1 до +1; от -5 до +5; от -10 до +10; от -20 до +20; от 4 до 20 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % |
±0,03 |
Диапазоны измерений напряжения постоянного тока, В |
от -1,25 до +1,25; от -2,5 до +2,5; от -5 до +5; от -10 до +10 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % |
±0,03 |
Количество входов для измерений силы постоянного тока |
4 |
Количество входов для измерений напряжения постоянного тока |
4 |
Сопротивления входов для измерений силы постоянного тока, Ом, не более |
75 |
Сопротивления входов для измерений напряжения постоянного тока, кОм, не более |
11 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Контроллеры с платами TMU220 | |
Диапазон измерений силы переменного тока, А:
|
от 0,2 до 4 от 0,2 до 20 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы переменного тока, % |
±0,2 |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,01 |
Диапазон измерений напряжения переменного тока, В |
от 7 до 577 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока, % |
±0,2 |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,01 |
Диапазоны измерений частоты переменного тока, Гц |
от 45 до 55; от 54 до 66 |
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, Гц |
±0,0001 |
Количество входов для измерений силы переменного тока |
4 |
Количество входов для измерений напряжения переменного тока |
5 |
Контроллеры с платами TMU210 | |
Диапазон измерений силы переменного тока, А:
|
от 0,1 до 40 от 0,5 до 200 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы переменного тока, % |
±0,5 |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,01 |
Диапазон измерений напряжения переменного тока, В |
от 0,5 до 130 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока, % |
±0,5 |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,01 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Диапазоны измерений частоты переменного тока, Гц |
от 45 до 55; от 54 до 66 |
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, Гц |
±0,0001 |
Количество входов для измерений силы переменного тока |
4 |
Количество входов для измерений напряжения переменного тока |
4 |
Таблица 3 - Общие технические характеристики контроллеров
Наименование характеристики |
Значение |
Напряжение питания от источника постоянного тока, В: | |
- исполнение А01 BIU241 |
от 19,2 до 28,8 |
- исполнение А02 BIU241 |
от 38,4 до 72 |
- исполнение А03 BIU241 |
от 88 до 150 |
- исполнение А04 BIU241 |
от 176 до 242 |
- исполнение BIU261S |
от 48 до 250 |
- исполнение BIU261D |
от 110 до 250 |
Напряжение питания от сети переменного тока частотой 50/60 Гц, В: | |
- исполнение А04 BIU241 |
от 115 до 230 |
- исполнения BIU261S и BIU261D |
от 110 до 250 |
Потребляемая мощность, В • А, не более |
40 |
Нормальные условия: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, % |
от 45 до 70 |
Рабочие условия применения: | |
- температура окружающего воздуха, °С |
от -25 до +55 |
- относительная влажность окружающего воздуха при температуре +40 °С, %, не более |
93 |
Габаритные размеры, (длинахширинахвысота), мм, не более: | |
- DS Agile/MiCOM Alstom C264 |
414х220х177 |
- DS Agile/MiCOM Alstom С264С |
206x220x177 |
Масса, кг, не более: | |
- DS Agile/MiCOM Alstom C264 |
8 |
- DS Agile/MiCOM Alstom C264C |
4 |
Средняя наработка на отказ, ч, не менее |
70 000 |
Средний срок службы, лет, не менее |
20 |
