Номер по Госреестру СИ: 68216-17
68216-17 Приборы комбинированные
(РКС-107)
Назначение средства измерений:
Приборы комбинированные РКС-107 (далее - приборы) предназначены для измерений:
- мощности амбиентного эквивалента дозы гамма-излучения;
- плотности потока бета-излучения с поверхности;
- суммарной удельной активности радионуклидов в водных растворах.

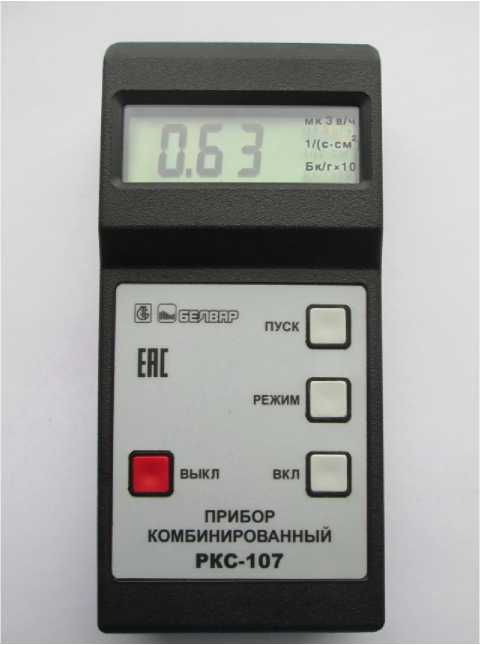

Внешний вид.
Приборы комбинированные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационного документа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам комбинированным РКС-107Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере
государственного регулирования обеспечения единства измерений и производимых при
выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ТУ РБ 07519797.006-95 Приборы комбинированные РКС-107. Технические условия
Поверка
Поверкаосуществляется по документу МП 64-95 РУВИ.412152.002 МП «Приборы комбинированные РКС-107. Методика поверки», утвержденному Минским ЦСМ в январе 1994 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности амбиентной дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность аттестации не более ±7 %;
-
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения радионуклидные типа 1С0, 2С0, ЗС0 интенсивностью внешнего излучения от 1 до 1405 с-1, погрешность аттестации не более ± 6%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Производственное унитарное предприятие «Завод СВТ»(Унитарное предприятие «Завод СВТ»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, пр. Независимости, 58, корпус 30
Телефон: (+375 17) 2939468; факс: (+375 17) 2844647
Web-сайт: http://www.zsvt.by
E-mail: info@zsvt.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия приборов основан на преобразовании счетчиком Гейгера-Мюллера энергии излучений в электрические импульсы, частота следования которых пропорциональна мощности эквивалентной дозы гамма-излучения, плотности потока бета-излучения с поверхности или суммарной удельной активности радионуклидов в водном растворе, с последующей регистрацией импульсов счетной схемой и выводом результата измерения на табло жидкокристаллического индикатора.
Приборы оформлены в виде портативной конструкции. На лицевой панели расположены органы управления и жидкокристаллический индикатор.
Приборы предназначены для контроля радиационной обстановки в жилых помещениях, в лабораториях лечебных учреждений и в рабочих помещениях на промышленных предприятиях и атомных электростанциях.
Общий вид прибора РКС-107 представлен на рисунке 1.
Рисунок 1 - Общий вид прибора комбинированного РКС-107 Пломбирование приборов не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики приборов комбинированных РКС-107
Характеристика |
Значение |
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,0595 до 1,2500 |
Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения, мкЗв/ч |
от 0,1 до 999,0 |
Диапазон измерений плотности потока бета-излучения с поверхности, (с •см2 )-1 |
от 0,1 до 999,0 |
Диапазон измерений суммарной удельной активности радионуклидов в водных растворах, Бк/кг |
от 2 до 9990 |
Пределы допускаемой основной относительной погрешности измерений мощности амбиентного эквивалента дозы гамма-излучения, %:
|
±30 ±30 ±25 ±20 |
Пределы допускаемой основной относительной погрешности измерений плотности потока бета-излучения с поверхности, % |
±25 |
Пределы допускаемой основной относительной погрешности измерений суммарной удельной активности радионуклидов в водных растворах, %:
|
±35 ±25 не нормируется |
Энергетическая зависимость измерений относительно энергии 0,662 МэВ (137Cs), %:
|
±25 от - 25 до + 45 |
Пределы допускаемой дополнительной относительной погрешности измерений плотности потока бета-излучения с поверхности при воздействии внешнего гамма-излучения с мощностью дозы 0,2 мкЗв/ч за исключением первого поддиапазона измерений, % |
±15 |
Пределы допускаемой дополнительной относительной погрешности измерений суммарной удельной активности радионуклидов в водных растворах при воздействии внешнего гамма-излучения с мощностью дозы 0,2 мкЗв/ч за исключением первого поддиапазона измерений, % |
±25 |
Пределы допускаемой дополнительной относительной погрешности измерений, %
|
±10 ±10 |
Нормальные условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 86 до 106,7 0,20 |
Время непрерывной работы приборов, ч, не менее |
8 |
Таблица 3 - Технические характеристики приборов комбинированных РКС-107
Характеристика |
Значение |
Габаритные размеры приборов, мм, не более: | |
- длина |
160 |
- ширина |
82 |
- высота |
35 |
Масса приборов, кг, не более: |
0,45 |
Рабочие условия эксплуатации:
|
от -10 до +40 от 70 до 106 |
конденсации влаги, %, не более |
90 |
