Номер по Госреестру СИ: 68202-17
68202-17 Преобразователи уровня микроволновые
(MicroTREK H)
Назначение средства измерений:
Преобразователи уровня микроволновые MicroTREK H (далее - преобразователи уровня) предназначены для преобразования измеренного значения уровня жидкостей и сыпучих веществ в резервуарах в электрический выходной сигнал.
Внешний вид.
Преобразователи уровня микроволновые
Рисунок № 1

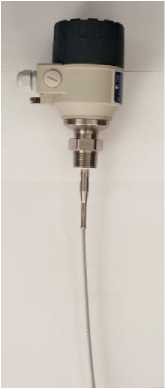

Внешний вид.
Преобразователи уровня микроволновые
Рисунок № 2
Внешний вид.
Преобразователи уровня микроволновые
Рисунок № 3
Программное обеспечение
Встроенное программное обеспечение (ПО) преобразователей уровня используется для преобразования измеренного значения уровня жидкостей и сыпучих веществ в резервуарах в электрический выходной сигнал, настройки, самодиагностики преобразователя уровня и архивирования измеренных данных. На заводе-изготовителе «прошивается» ПО, которое защищено от несанкционированного доступа паролем.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
E-View |
Номер версии (идентификационный номер) ПО |
2.1.2.41 |
Цифровой идентификатор ПО |
CAB13E0A |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям уровня микроволновым MicroTREK H
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний
Руководство по эксплуатации изготовителя.
Поверка
Поверкаосуществляется по документу МП 208-027-2017 «ГСИ. Преобразователи уровня микроволновые
MicroTREK H. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.06.2017 г.
Основные средства поверки:
-
- установка эталонная поверочная уровнемерная 2-го разряда, ГОСТ 8.477-82;
-
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений равным диапазону поверяемого преобразователя уровня;
-
- дальномер Leica DISTO X310 (регистрационный номер 50417-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «NIVELCO Ipari Elektronika Rt.», Венгрия
Адрес: H-1043, Budapest, Dugonics u. 11
Тел.: (36-1) 889-0100
Факс: (36-1) 889-0200
E-mail: sales@nivelco.com
Web-сайт: www.nivelco.com
Заявитель
Закрытое акционерное общество «Росприбор» (ЗАО «Росприбор») ИНН 7726328531
Юридический адрес: 115191, г. Москва, Холодильный пер., д. 1
Адрес для корреспонденции: 111033, г. Москва, а/я 25
Тел./факс: +7 (495) 960-28-32
E-mail: sales@rospribor.com
Web-сайт: www.rospribor.com (росприбор.рф)
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия преобразователей уровня основан на принципе TDR (Time Domain Reflectometry). При измерении уровня жидкости или сыпучих веществ (далее - продукт) в резервуаре приемник-излучатель преобразователя уровня излучает вдоль зонда микроволновый сигнал, который отражается от поверхности продукта в резервуаре и возвращается обратно вдоль зонда в приемник-излучатель преобразования уровня. Преобразователь уровня измеряет суммарное время прохождения микроволнового сигнала от преобразователя уровня до продукта и обратно. Измеренное время прохождения сигнала пропорционально расстоянию от преобразователя уровня до поверхности продукта. По измеренному расстоянию до продукта преобразователь уровня вычисляет уровень продукта в резервуаре и объем продукта в резервуаре (при внесенной в память преобразователя уровня градуировочной таблице на резервуар). Измеренные и вычисленные значения преобразуются в выходной электрический сигнал.
Преобразователи уровня состоят из корпуса и зонда. Внутри корпуса расположены приемник-излучатель, плата с процессором и устройство формирования выходного сигнала. Зонд преобразователя уровня в зависимости от измеряемой среды и диапазона измерений может иметь несколько исполнений (стержень, двойной стержень, трос, двойной трос, коаксильная труба).
Общий вид преобразователей уровня представлен на рисунке 1.
Пломбирование преобразователей уровня не предусмотрено.
Рисунок 1 - Общий вид преобразователей уровня микроволновых MicroTREK H
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
жидкость, сыпучие вещества |
Диапазон измерения расстояния до измеряемой среды (в зависимости от конструкции зонда), м |
от 0,25 до 6 от 0,15 до 24 от 0 до 6 |
Пределы допускаемой основной абсолют-ной/относительной погрешности при измерении расстояния до измеряемой среды L
|
±5 ±0,05 ±20 ±0,2 |
Пределы допускаемой дополнительной абсолют-ной/относительной погрешности при измерении расстояния до измеряемой среды L от влияния температуры окружающей среды на 10 оС
|
±0,07 ±5 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при преобразовании измеренного значения уровня в токовый выходной сигнал, % |
±0,1 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Выходной сигнал |
(4 - 20) мА, HART |
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 35 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Условия эксплуатации: о - температура окружающей среды, С |
от -30 до +60 |
- температура измеряемой среды, оС |
от -30 до +200 |
- относительная влажность, % |
от 45 до 75 |
Максимальное давление, МПа |
4 |
Габаритные размеры корпуса, мм, не более - высота |
250 |
- ширина |
160 |
- толщина |
160 |
Масса корпуса, кг, не более |
2 |
Срок службы, лет, не менее |
18 |
Наработка на отказ, ч, не менее |
150000 |
Маркировка взрывозащиты |
0Ex ia IIC «T6...T3» Ga X 0Ex ia IIB «T6...T3» Ga X Ex ia IIIC «T85°C...T180°C» Da X |
Ex ta IIIC «T85°C...T180°C» Da X Ex tb IIIC «T85°C...T180°C» Db X |
