Номер по Госреестру СИ: 68100-17
68100-17 Преобразователи вибрации
(4-131)
Назначение средства измерений:
Преобразователи вибрации 4-131 (далее преобразователи вибрации) предназначены для измерения виброскорости.
Аналитический паспорт типа средства измерений
68100-17 — Преобразователи вибрации
4-131
Фирма "CEC Vibration Products Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 3 года
Действует
3
организаций2
владельцев1
версий8
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
3
Организаций-поверителей
эффективное число: 2.7
2
Владельцев СИ
эффективное число: 2
4
Экземпляров СИ
по агрегатам владельцев / организаций
50%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
75%
Поверки юрлиц
доля в общем объёме
4 311 ₽
Средневзвешенная цена
медиана: 4 502 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
3 750
Концентрация поверителей
HHI; доля топ-5: 100%
5 000
Концентрация владельцев
HHI; доля топ-5: 100%
1
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 8 поверок; пик пришёлся на 2017 год (2).
- Последний завершённый год показал рост на 0% (2023 к 2022).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 3 организациями; концентрация высокая (HHI 3750), доля топ-5 — 100%.
- В базе найдено 2 владельцев и 4 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 311 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2017 — 2
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО «Криогаз-Высоцк» | Юридические лица | 2 | 4 | 2,00 |
| ООО "Криогаз-Высоцк" | Юридические лица | 2 | 2 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 13584ad5-e5ee-9124-a60f-10e5d9c25b64 | 68100-17 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Преобразователи вибрации
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 159719
ID в реестре СИ - 382119
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
4-131
Производитель
Изготовитель - Фирма "CEC Vibration Products Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 972 дн.
Приказы РСТ, где упоминается данный тип СИ
№1584 от 2017.07.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи вибрации (4-131)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68100-17 Преобразователи вибрации (4-131) Фирма "CEC Vibration Products Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
78471-20 Датчики абсолютной вибрации ("ВИБРОБИТ AV100") Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ») (РОССИЯ г. Ростов-на-Дону) |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Преобразователи вибрации (4-131)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 0 | 2 | 0 | 4 | 0 | 2 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи вибрации (4-131)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует. Лист № 2 Всего листов 3Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям вибрации 4-131ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10’1 до 2-104 Гц
Поверка
Поверкаосуществляется по ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей вибрации с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
«CEC Vibration Products Inc.», СШААдрес: 746 Arrow Grand Circle, Covina, California 91722, USA
Тел.: (626) 938-0200
Факс: (626) 938-0202
Web-сайт: www.cecvp.com
Заявитель
Акционерное общество «РЭП Холдинг» (АО «РЭПХ»)
ИНН 7806151791
Адрес: 192029, г. Санкт-Петербург, пр. Обуховской обороны, д. 51, литер АФ
Тел.: (812) 448-22-09
E-mail: reph@reph.ru
Web-сайт: www.reph.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Преобразователей вибрации 4-131 представляют собой преобразователи генераторного типа, в которых под воздействием вибрации создаются относительные перемещения постоянного магнита и сердечника с катушкой. Выходное напряжение вибропреобразователя пропорционально виброскорости контролируемого объекта. Используются в качестве первичных преобразователей вибрации. Преобразователь вибрации состоит из герметичного корпуса. Опломбирование преобразователей вибрации не предусмотрено.

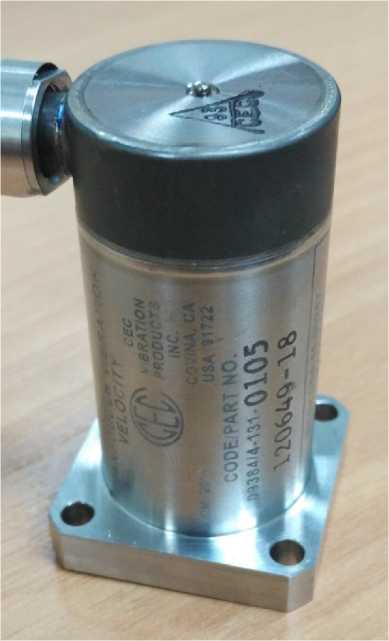

Общий вид преобразователей вибрации 4-131 приведен на рисунке 1.
Рисунок 1 - Общий вид преобразователей вибрации 4-131
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования, мВ/мм^с-1 |
5,3 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, %, не более |
±10 |
|
Диапазон измерения виброскорости, мм/с |
от 1 до 200 |
|
Нелинейность амплитудной характеристики, %, не более |
±5 |
|
Диапазон рабочих частот, Гц |
от 15 до 1000 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, %, не более |
±15 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
23 ±5 |
|
Диапазон рабочих температур, °С |
от -54 до +300 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,4 |
|
Масса, г, не более |
165 |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
32х57,1х32 |
