Сведения о средстве измерений: 68069-17 Машины испытательные универсальные гидравлические

Номер по Госреестру СИ: 68069-17
68069-17 Машины испытательные универсальные гидравлические
(WAW-B, WAW-E, WEW-B, WES-B, SMT)

Назначение средства измерений:
Машины универсальные испытательные гидравлические WAW-B, WAW-E, WEW-B, WES-B, SMT (далее по тексту - машины) предназначены для измерений силы, перемещения и деформации при испытаниях образцов материалов на растяжение, сжатие, изгиб и сдвиг в режиме статического нагружения.

сертификация программного обеспечения

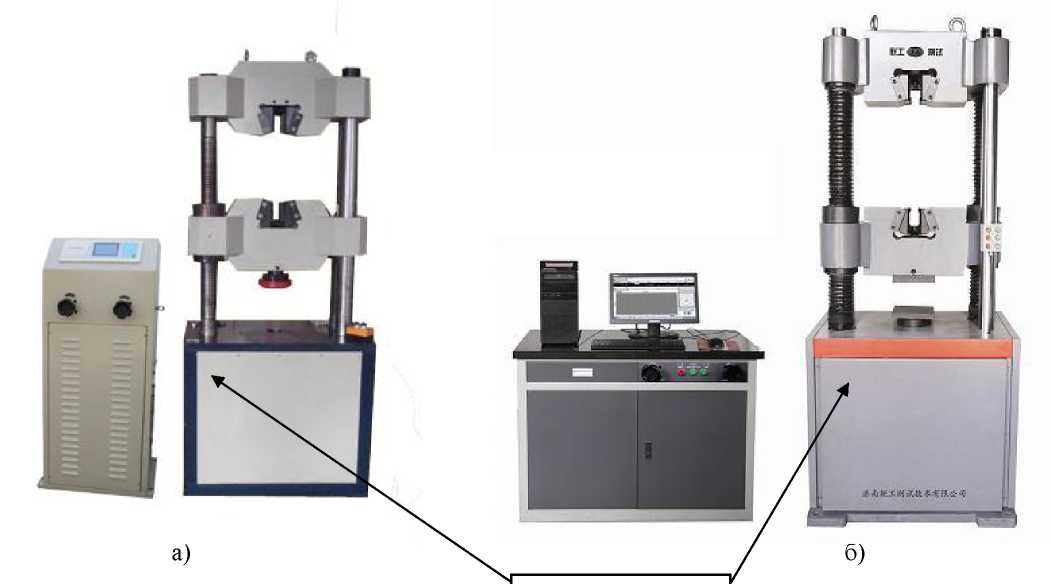

Внешний вид. Машины испытательные универсальные гидравлические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 1

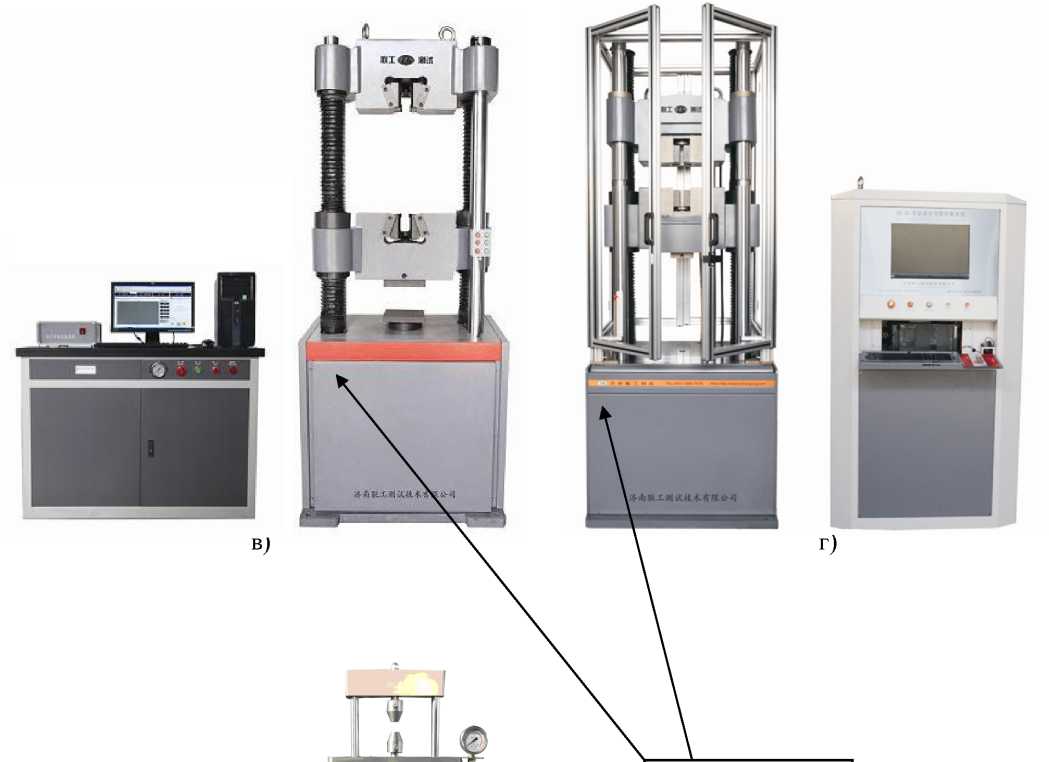

Внешний вид. Машины испытательные универсальные гидравлические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 2

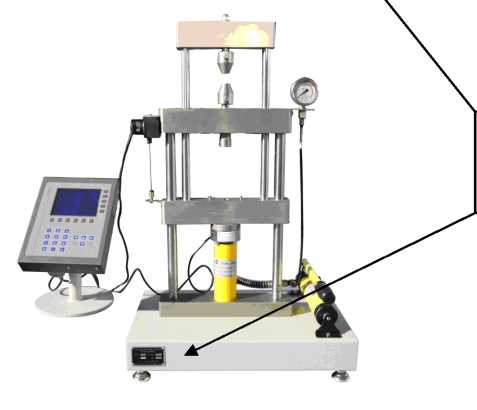

Внешний вид. Машины испытательные универсальные гидравлические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 20.07.2027
Номер записи - 159683
ID в реестре СИ - 382083
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

WES-B мод. WES-1000B, WES-600B, WES-300B, WES-1000B, WAW-E мод. WAW-4605-E, WAW-B мод. WAW-600B, WAW-B WAW-1000B, WAW-600В, WAW-600B, WAW-4605E, WAW-4605-Е, WAW-4605-E, WAW-300B, WAW-1000В, WAW-1000D, WAW-1000B, WAW-1000 B, WAW-1000, (за один диапазон/параметр),

Производитель

Изготовитель - Фирма "Jinan Liangong Testing Technology Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 115
Выдано извещений - 2
Кол-во периодических поверок - 86
Кол-во средств измерений - 53
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Машины испытательные универсальные гидравлические (WAW-B, WAW-E, WEW-B, WES-B, SMT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
68069-17 Машины испытательные универсальные гидравлические (WAW-B, WAW-E, WEW-B, WES-B, SMT)
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
79081-20 Машины испытательные универсальные (РГМ)
ООО "Метротест" (РОССИЯ г.Нефтекамск)
68069-17 Машины испытательные универсальные гидравлические (WAW-B, WAW-E, WEW-B, WES-B, SMT)
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
82572-21 Машины испытательные универсальные (МИМ)
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск)

Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67757-17
09.06.2027
Копры маятниковые, JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
68069-17
20.07.2027
Машины испытательные универсальные гидравлические, WAW-B, WAW-E, WEW-B, WES-B, SMT
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
68645-17
12.09.2027
Машины испытательные универсальные электромеханические, CMT, CMT-L, LDS, LDS-L
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Машины испытательные универсальные (МИМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311494)
РСТ
  • WAW-4605E
  • 1 0 1 0 1 0 1
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Нет модификации
  • (за один диапазон/параметр)
  • мод. WAW-1000 B
  • WAW-1000B
  • WEW-600B
  • Без модификации
  • модификация WAW-1000B
  • 19 3 0 16 0 14 0 14
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • WEW-600B
  • 5 1 0 4 0 5 0 4
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • WAW-600B
  • WAW-B WAW-1000B
  • WAW-4605-E
  • WES-600B
  • WAW-1000B
  • WEW-600B
  • 8 2 2 4 0 3 2 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод. WES-1000B
  • 2 0 2 0 2 0 2
    ФБУ «Иркутский ЦСМ»
    (RA.RU.311392)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "АМУРСКИЙ ЦСМ"
    (RA.RU.311498)
    РСТ
  • WAW-1000 B
  • WAW-1000B
  • 5 1 0 4 0 5 0 4
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • нет модификации
  • 1 0 1 0 1 0 1
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Разрывная машина WАW-1000D
  • 1 0 1 0 1 0 1
    ФБУ "ПРИМОРСКИЙ ЦСМ"
    (RA.RU.311500)
    РСТ
  • WAW-1000B
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • мод.WES-600B
  • WES-600B
  • WEЫ-600B
  • 4 2 0 4 0 4 0 4
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • WAW-1000B
  • 4 1 1 3 0 3 0 3
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • модификации WAW-4605-E
  • WAW-4605-E
  • 4 0 4 2 0 0 0
    ФБУ "КУРГАНСКИЙ ЦСМ"
    (035)
    РСТ
  • WAW-4605E
  • 1 0 1 0 1 0 1
    ФБУ "КАРЕЛЬСКИЙ ЦСМ"
    (RA.RU.311501)
    РСТ
  • WAW-600B
  • WAW-1000B
  • 6 0 6 0 6 0 6
    ООО "АЗ-И"
    (RA.RU.312199)
  • WAW-B мод. WAW-600B
  • WEW-B мод. WEW-600B
  • WAW-E мод. WAW-4605-E
  • WEW-B мод. WEW-1000B (4 колонны)
  • WES-B мод. WES-1000B
  • 19 4 0 19 0 15 0 15
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • WES-300B
  • 4 1 1 3 0 2 1 1
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (РОСС RU.0001.310392)
    РСТ
  • 1 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • WAW-1000B
  • 1 0 0 0 0 0 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • 10 0 0 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311251)
    РСТ
  • WAW-1000
  • 1 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • WES-1000B
  • 1 1 0 0 1 1 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • WAW-4605E
  • WAW-600B
  • WAW-4605-Е
  • WAW-600В
  • 5 2 1 4 0 5 1 4
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • WAW-600B
  • WAW-1000В
  • 1 1 0 1 0 1 0 1
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • мод. WAW-600B
  • 1 1 0 1 0 1 0 1
    ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ"
    (RA.RU.312407)
  • Машина испытательная универсальная гидравлическая WAW-1000C
  • 1 0 1 0 1 0 1
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • WAW-300B
  • 1 1 1 0 0 1 1 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • WAW-600B
  • 1 0 1 0 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • WAW-1000D
  • WES-1000B
  • WAW-600B
  • 4 2 1 3 0 4 1 3

    Стоимость поверки Машины испытательные универсальные (МИМ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Иркутский ЦСМ
    Иркутская область
    8293 18679
    ФБУ Ростовский ЦСМ
    Ростовская область
    17509 18679
    ФБУ Рязанский ЦСМ
    Рязанская область
    5700 18679
    ФБУ УРАЛТЕСТ
    Свердловская область
    43214 18679

    Программное обеспечение

    Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.

    Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SmartTest

    Номер версии ПО

    8.3 и выше

    Цифровой идентификатор ПО

    88aeb1042c12bca8641d235a37197e87

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным гидравлическим WAW-B, WAW-E, WEW-B, WES-B, SMT

    ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы

    ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

    Техническая документация Jinan Liangong Testing Technology Co., Ltd.

    Поверка

    Поверка

    осуществляется по документу РТ-МП-4227-445-2017 «ГСИ. Машины испытательные универсальные гидравлические WAW-B, WAW-E, WEW-B, WES-B, SMT. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26.04.2017 г.

    Основные средства поверки:

    динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 % для модификации WAW-E и ±0,24 % для WAW-B, WEW-B, WES-B, SMT;

    индикатор часового типа ИЧ-10, КТ 0 по ГОСТ 577-68 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49310-12);

    линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 66266-16);

    калибратор датчиков деформаций KMF-100 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45796-10).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    Jinan Liangong Testing Technology Co., Ltd., КНР
    Адрес: No.3-3, South Area,Meilihu Industrial Park,Huaiyin District, Jinan, China Телефон (факс): +86-0534-5760007
    Web-сайт: www.jnliangong.com
    E-mail: Lgtester@testermachine.com

    Заявитель


    Общество с ограниченной ответственностью «Эльфмек» (ООО «Эльфмек») Адрес: 692806, Приморский край, г. Большой Камень, ул. Звездная, 13
    Телефон: +7 (423) 200-20-93
    Web-сайт: www.elfmec.ru
    E-mail: info@elfmec.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495)544-00-00, +7 (499)129-19-11
    Факс: +7 (499)124-99-96
    E-mail: info@rostest.ru

    Конструктивно машины состоят из силовой рамы, гидравлической станции и контроллера. Контроллер и гидравлическая станция представляют собой единое модульное устройство - интегрированную операционную платформу, устанавливаемую рядом с силовой рамой и соединенную с ней гидравлическими шлангами и электрическими кабелями.

    Силовая рама состоит из гидравлического силового привода и двух стальных колонн с резьбой, прочно зафиксированных на неподвижном основании. На подвижном поршне силового гидравлического привода через датчик силы закреплен прямоугольный рабочий стол. На кронштейне, установленном на неподвижном основании, закреплен датчик перемещений. Наконечник подвижного штока датчика перемещений связан с рабочим столом. В углах рабочего стола установлены нагружающие стальные колонны, в верхней части жестко связанные между собой верхней поперечиной. Верхняя поперечина связана также с двумя колоннами с резьбой через направляющие подшипники, расположенные в верхней части колонн и позволяющие верхней поперечине свободно перемещаться вверх и вниз по колоннам с резьбой в пределах рабочего хода подшипников. Нижняя поперечина смонтирована на двух колоннах с резьбой, образуя две зоны испытаний.

    Внешний вид. Машины испытательные универсальные (МИМ), http://oei-analitika.ru

    б)

    а)

    Место нанесения знака утверждения типа СИ

    Внешний вид. Машины испытательные универсальные (МИМ), http://oei-analitika.ru

    г)

    в)

    Внешний вид. Машины испытательные универсальные (МИМ), http://oei-analitika.ru

    Место нанесения знака утверждения типа СИ

    д)

    Рисунок 1 - Общий вид средства измерений

    а) модификация WES-B, б) модификация WEW-B, в) модификация WAW-B , г) модификация WAW-E, д) модификация SMT

    Внешний вид машин показан на рисунке 1.

    Верхняя зона испытаний, расположенная между верхней поперечиной и нижней поперечиной, предназначена для испытаний на растяжение, нижняя зона испытаний между нижней поперечиной и рабочим столом - на сжатие. Нижняя поперечина может перемещаться по резьбе колонн при помощи электромеханического привода перемещения нижней поперечины для изменения рабочего пространства в каждой зоне испытаний, с надежной механической фиксацией положения в заданном положении. Для испытаний на растяжение испытываемый образец устанавливается при помощи вспомогательных устройств между нижней поперечиной и верхней поперечиной, для испытаний на сжатие - между рабочим столом и нижней поперечиной.

    Силовой гидравлический привод приводится в действие давлением, создаваемым гидравлической станцией. При испытаниях регулируемое контроллером гидравлическое давление подается от гидравлической станции в гидравлический силовой привод. Поршень силового привода с заданной оператором скоростью и усилием двигает вверх рабочий стол вместе с нагружающими колоннами и верхней поперечиной.

    Сила, создаваемая силовым приводом и прикладываемая к испытываемому образцу через силовую раму и вспомогательные устройства, измеряется датчиком силы. Датчик перемещения измеряет линейное перемещение рабочего стола, соответствующее деформации образца под воздействием приложенной нагрузки. Сигналы от датчиков силы и перемещения поступают в контроллер.

    Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает, хранит и анализирует полученную информацию, формирует сигналы управления. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).

    Машины модификаций WAW-B, WAW-E, WEW-B комплектуются измерителем деформации YYU-10/50. Машины имеют порты для подключения дополнительного оборудования.

    Машины выпускаются в 21 модификации, отличающихся диапазонами измерений силы и перемещения поршня, погрешностью измерений силы, размерами рабочих зон, массой и габаритными размерами.

    Модификации WAW-B и WAW-E имеют автоматическое управление и обработку данных на ПК. Модификации WEW-B имеют ручное управление, вывод и обработку данных на ПК. Модификации WES-B выпускается с ручным управлением и отображением информации на электронном дисплее. Модификация SMT-20 является малогабаритной настольной гидравлической универсальной испытательной машиной с ручным насосом и управлением и отображением информации на электронном дисплее.

    Пломбирование машин испытательных универсальных гидравлических WAW-B, WAW-E, WEW-B, WES-B, SMT не предусмотрено.


    Таблица 5 -

    Наименование

    Обозначение

    Кол-во

    Машина испытательная универсальная гидравлическая

    модификация по заказу

    1 шт.

    Персональный компьютер с ПО

    *

    Электронный дисплей

    *

    Измеритель деформации **

    YYU-10/50

    1 шт.

    Комплект приспособлений для испытания на растяжение, сжатие, изгиб, сдвиг

    1 компл.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    РТ-МП-4227-445-2017

    1 экз.

    * - в зависимости от модификации машины

    ** - только для модификаций WAW-B, WAW-E, WEW-B


    Таблица 2 -

    Модификация

    Диапазон измерений силы, кН

    Высота рабочей зоны для испытаний на растяжение/сжатие, мм

    Габаритные размеры, мм (Д*Ш*В)

    Масса, кг, не более

    SMT-20

    от 0,2 до 20,0

    100/100

    550x350x880

    50

    WES-100B

    от 2 до 100

    550/380

    800x600x1950

    1800

    WES-300B

    от 6 до 300

    600/500

    800x600x1950

    2000

    WES-600B

    от 12 до 600

    600/500

    810x620x2150

    2200

    WES-1000B

    от 20 до 1000

    600/500

    940x720x2330

    3000

    WEW-100B

    от 2 до 100

    550/380

    800x600x1950

    1100

    WEW-300B

    от 6 до 300

    600/500

    800x600x1950

    2000

    WEW-600B

    от 12 до 600

    600/500

    810x620x2150

    2200

    WEW-1000B

    (4 колонны)

    от 20 до 1000

    600/500

    940x720x2330

    3000

    WEW-1000B

    (6 колонн)

    от 20 до 1000

    800/700

    1030x800x2650

    3500

    WEW-2000B

    от 40 до 2000

    1000/1000

    1280x750x2760

    4300

    WAW-100B

    от 2 до 100

    550/380

    800x600x1950

    2200

    WAW-300B

    от 6 до 300

    600/500

    800x600x1950

    2000

    WAW-600B

    от 12 до 600

    600/500

    810x620x2150

    2200

    WAW-1000B

    (4 колонны)

    от 20 до 1000

    600/500

    940x720x2330

    3000

    WAW-1000B

    (6 колонн)

    от 20 до 1000

    800/700

    1030x800x2650

    3500

    WAW-2000B

    от 40 до 2000

    1000/1000

    1280x750x2760

    4300

    WAW-4305-E

    от 6 до 300

    800/700

    848x744x2247

    2400

    WAW-4605-E

    от 12 до 600

    820/720

    898x764x2400

    2700

    WAW-4106-E

    от 20 до 1000

    850/750

    1064x866x2705

    4400

    WAW-4206-E

    от 40 до 2000

    1000/1000

    1200x600x3200

    6000

    Таблица 3 - Метрологические характеристики

    Пределы допускаемой относительной погрешности измерений силы, %:

    • - для WAW-E

    • - для WAW-B, WEW-B, WES-B, SMT

    и- н

    о

    Диапазон измерений перемещения, мм:

    • - для SMT

    • - для WAW-B, WAW-E, WEW-B, WES-B

    от 0 до 100 от 0 до 200

    Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 10 мм включ., мм

    ±0,1

    Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 10 мм до верхнего предела измерений перемещения, %

    ±1

    Диапазон измерений деформации (растяжение), мм

    от 0,1 до 10,0

    Базовая длина измерителя деформаций, мм

    50

    Пределы допускаемой погрешности измерений деформации в диапазоне от 0,1 до 1 мм включ., мм

    ±0,005

    Пределы допускаемой погрешности измерений деформации в диапазоне св. 1 мм 10 мм, %

    ±0,5

    Таблица 4 - Основные технические характеристики

    Средняя наработка на отказ, ч

    20000

    Напряжение питания переменного тока частотой 50 Гц, В:

    - для SMT

    220±22

    - для WAW-B, WAW-E, WEW-B, WES-B

    380±38

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +10 до +30

    - температура окружающей среды при использовании измерителя

    от +15 до +25

    деформации, °С

    - относительная влажность воздуха, %

    от 20 до 80
