Номер по Госреестру СИ: 67868-17
67868-17 Преобразователи интерфейса
(ПИ-485-СВ-32А)
Назначение средства измерений:
Преобразователи интерфейса ПИ-485-СВ-32А (далее - преобразователи) предназначены для измерений и воспроизведения силы постоянного тока.
Внешний вид.
Преобразователи интерфейса
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) нижнего уровня является метрологически значимой частью ПО преобразователя, оно представляет собой технологический файл PI-485-CB-32A.mot, устанавливаемый в энергонезависимую память преобразователя в производственном цикле на предприятии-изготовителе с помощью специализированных средств.
По верхнего уровня также является метрологически значимой частью ПО преобразователей и представляет собой Программу ADIO_Utility_Metrology, позволяющую отображать результаты измерений и воспроизведения преобразователей и осуществлять их поверку.
Идентификационные данные ПО нижнего и верхнего уровня представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
Идентификационные данные (признаки) |
Значение |
Программное обеспечение нижнего уровня | |
Идентификационное наименование ПО |
PI-485-CB-32A.mot |
Номер версии (идентификационный номер) ПО |
V4.7 |
Цифровой идентификатор ПО |
HEX: FFFFB7D1 DEC: 4294948817 |
Алгоритм вычисления контрольной суммы исполняемого |
CRC16 |
кода | |
Программное обеспечение верхнего уровня | |
Идентификационное наименование ПО |
ADIO Utility Metrology |
Номер версии (идентификационный номер) ПО |
v.1.1 |
Цифровой идентификатор ПО |
HEX: AF20 DEC: 44832 |
Алгоритм вычисления контрольной суммы исполняемого |
CRC16 |
кода |
В процессе эксплуатации преобразователя доступ к ПО нижнего уровня отсутствует. Уровень защиты ПО нижнего и верхнего уровня от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Метрологические характеристики каналов измерения/воспроизведения преобразователей нормированы с учетом ПО нижнего и верхнего уровня.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям интерфейса ПИ-485-СВ-32АГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 - 30 А
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 15150-68 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Технические условия. Преобразователи интерфейса серии ПИ-485. АТЛМ.406233.005ТУ-2015
Поверка
Поверкаосуществляется по документу МП 206-0027-2017 «Преобразователи интерфейса ПИ-485-СВ-32А. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.04.2017 г.
Основные средства поверки:
- мегаомметр Е6-24/1 (рег. № 47135-11) испытательное напряжение 100 В, диапазон измерений сопротивления от 0,01 МОм до 9,99 ГОм, пределы относительной погрешности измерений сопротивления 6 = ±(3 %+3 е.м.р.);
- калибратор многофункциональный MC5-R (рег. № 22237-08), диапазон измерений силы постоянного тока: от минус 100 до плюс 100 мА, погрешность измерений: ±0,02 % диапазон воспроизведения силы постоянного тока: от 0 до 25 мА, погрешность воспроизведения: ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на корпус преобразователей, как показано на рисунке 1, а также на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Валком» (ООО «Валком»)ИНН 7825370005
Адрес: 196084, г. Санкт-Петербург, ул. Ломаная, д. 10
Телефон: (812) 320-98-33
Факс: (812) 326-25-35
E-mail: info@valcom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «ВНИИМ им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Принцип действия преобразователей основан на аналого-цифровом преобразовании силы постоянного тока, поступающей по 32 независимым измерительным каналам (ИК), обработке измеренных сигналов и последующей передачи результатов обработки по последовательному интерфейсу передачи данных RS-485 в устройство обработки верхнего уровня. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного тока по двум независимым ИК для управления исполнительными устройствами.
Конструктивно преобразователи интерфейса ПИ-485-СВ-32А выполнены в виде печатной платы, с установленными на ней электронными компонентами, установленной в пластиковом или металлическом корпусе. На верхней стороне модулей имеются клеммы для подключения питания, интерфейсов, а также для подключения входных аналоговых сигналов. На верхней стороне модулей установлены светодиоды для контроля наличия питания, сигнализации о работе по интерфейсам RS-485, а также по состоянию дискретных входов/выходов.
Преобразователи предназначены для встраивания в различные системы и пломбировке не подлежат.
Преобразователи имеют следующие исполнения в зависимости от материала и внешнего вида корпуса: ПИ-485-СВ-32А (стандартный, пластиковый), ПИ-485-СВ-32А-У (усиленный, пластиковый), ПИ-485-СВ-32А-М (металлический), ПИ-485-СВ-32А-Н (низкий, пластиковый). Плата преобразователя одинаковая для всех исполнений. Адреса на плате устанавливаются с помощью переключателя от 0 до 31.
Общий вид преобразователя представлен на рисунке 1.

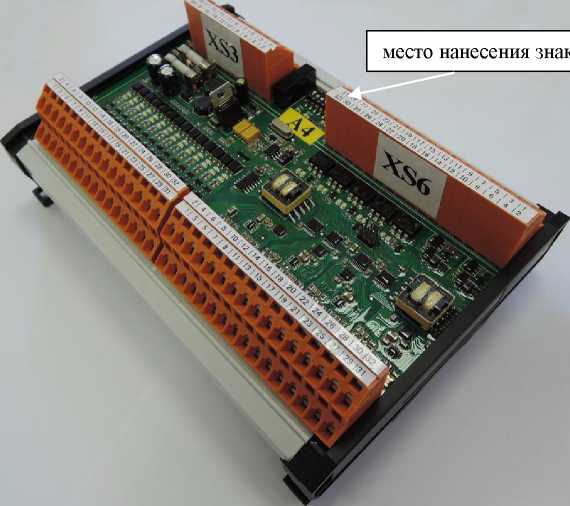

Рисунок 1 - Общий вид преобразователя интерфейса ПИ-485-СВ-32А-У
место нанесения знака поверки
Таблица 4 - Комплектность преобразователей
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
Преобразователь интерфейса ПИ-485-СВ-32А |
1 | ||
Методика поверки |
МП-206-0027-2017 |
1 |
Одна на партию |
Паспорт |
АТЛМ.406233.005ПС |
1 |
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
Руководство по эксплуатации |
АТЛМ.406233.005РЭ |
1 |
Одно на партию |
Программное обеспечение (по заказу) |
ADIO Utility Metrology |
1 |
на СО или Flash накопителе |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
Пределы допускаемой основной, приведенной к диапазону измерений (ДИ), погрешности измерений силы постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной, приведенной к ДИ, погрешности измерений, вызванной отклонением температуры окружающего воздуха от нормальной (от +20 до +25 °С) в рабочем диапазоне температур от -40 до +80 °С на каждые 10 °С, %. |
±0,15 |
Количество ИК |
32 |
Диапазон воспроизведения силы постоянного тока, мА |
от 4 до 20 |
Наименование характеристики |
Значение |
Пределы допускаемой основной, приведенной к диапазону воспроизведения (ДВ), погрешности воспроизведения силы постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной, приведенной к ДВ, погрешности воспроизведения, вызванной отклонением температуры окружающего воздуха от нормальной (20±5) °С в рабочем диапазоне температур от минус 40 до плюс 80 °С на каждые 10 °С, %. |
±0,1 |
Количество каналов воспроизведения |
2 |
Нормальные условия измерений:
|
от +15 до +25 от 45 до 80 от 84 до 106,7 (от 630 до 800) |
Таблица 3 - Основные технические характеристики преобразователей
Наименование характеристики |
Значение |
Питание от источника постоянного тока (основное/резервное), В |
от 18,0 до 31,2 |
Потребляемая мощность, Вт, не более |
5 |
Габаритные размеры (длина х ширина х высота) преобразователя, мм, не более |
212x132x98 |
Масса преобразователя, кг, не более |
0,6 |
Рабочие условия применения | |
- температура окружающей среды, °С |
от - 40 до + 80 |
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
|
100 |
при частоте от 5 до 500 Гц, м/с2(д) |
49 (5) |
- пиковое ударное ускорение, при механическом ударе | |
одиночного действия длительностью от 0,5 до 2 мс, м/с2(д) |
1177 (120) |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
100 000 |
