Номер по Госреестру СИ: 67844-17
67844-17 Зонд гидрологический
(MIDAS CTD+)
Назначение средства измерений:
Зонд гидрологический MIDAS CTD+ (далее - зонд) предназначен для измерений температуры, удельной электрической проводимости (УЭП), гидростатического давления и измерения на их основе скорости распространения звука в морской воде косвенным методом, а также для измерений рН, окислительно-восстановительного потенциала (ОВП), мутности, массовой концентрации растворенного в воде кислорода.
Внешний вид.

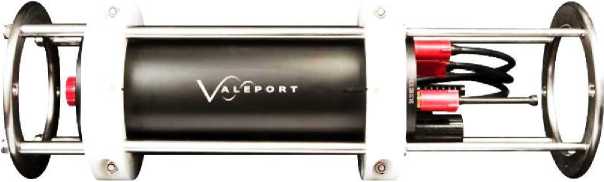

Зонд гидрологический
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159424
ID в реестре СИ - 381824
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Valeport Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Зонд гидрологический (MIDAS CTD+)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67844-17 Зонд гидрологический (MIDAS CTD+) Фирма "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
84817-22 Измерители гидрологических параметров (Вектор-3) Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
Все средства измерений Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17846-98 01.11.2003 |
Измерители высоты волн и приливов, Valeport 730 Фирма "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
36856-08 |
Мареографы, Valeport 740 Фирма "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46130-10 |
Измеритель скорости звука, Valeport miniSVP Фирма "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
67581-17 |
Зонд гидрологический, MIDAS SVX2 Фирма "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
67844-17 |
Зонд гидрологический, MIDAS CTD+ Фирма "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители гидрологических параметров (Вектор-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители гидрологических параметров (Вектор-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Зонд имеет встроенное и автономное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
DataLog |
DataLog |
|
Номер версии (идентификационный номер) ПО |
- |
0400/7125/E8 |
|
Цифровой идентификатор ПО (CRC 32) |
- |
036AD016 |
Знак утверждения типа
Знак утверждения типананосится на титульном листе Руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к зонду гидрологическому MIDAS CTD+
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.120-2014. ГСИ. Государственная поверочная схема для средств измерений pH
ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГСССД 77-84 Морская вода. Шкала практической солености 1978 г
ГСССД 202-2002 Морская вода. Скорость звука при соленостях 0...40 промилле, температурах 0.40 оС и избыточных давлениях 0..60 МПа
Приказ Минприроды России от 19.10.2015 N 436 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Минприроды России от 29.09.2010 № 425 «Об утверждении Методических указаний по осуществлению органами государственной власти субъектов Российской Федерации переданного полномочия Российской Федерации по осуществлению мер по охране водных объектов или их частей, находящихся в федеральной собственности и расположенных на территориях субъектов Российской Федерации»
Техническая документация фирмы Valeport Ltd, Великобритания
Поверка
Поверкаосуществляется по документу МП-209-0022-2016 «Зонд гидрологический MIDAS CTD+ Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 марта 2017 г.
Основные средства поверки:
Рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей согласно ГОСТ 8.457-2015;
Рабочий эталон 1 разряда единицы давления для области избыточного давления согласно ГОСТ Р 8.802-2012;
Рабочий эталон 1 разряда единицы температуры согласно ГОСТ 8.558-2009;
Рабочие эталоны рН 2-го разряда - буферные растворы согласно ГОСТ 8.120-2014; ГСО-ПГС состава (O2+N2) ГСО 10531-2014;
СО мутности (формазиновая суспензия) ГСО 7271-96;
Стандарт-титры СТ-ОВП-01 (Рег № 61364-15) (готовятся насыщением хингидроном буферных растворов рН 1,65 и 6,86)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Valeport Ltd, Великобритания
Адрес: St Peter's Quay, Totnes TQ9 5EW, Devon, United Kingdom Тел.: 44 (0) 1803 869292 Факс: 44 (0) 1803 869293 E-mail: sales@valeport.co.uk Web-сайт: www.valeport.co.uk
Заявитель
Акционерное общество «Южное научно-производственное объединение по морским геологоразведочным работам» (АО «Южморгеология»)
Адрес: 353461, Краснодарский край, г. Геленджик, ул. Крымская, 20
ИНН: 2304030547
Тел.: (86141) 56-26-7 Факс: (86141) 56-26-6 E-mail: postmaster@ymg.ru Web-сайт: www.ymg.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр.19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru Web-сайт: www.vniim.ru
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.
Принцип действия канала измерения УЭП основан на индуктивном (бесконтактном) способе измерения электрических характеристик системы датчик - раствор.
Принцип действия канала измерения гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
По результатам прямых измерений температуры, удельной электрической проводимости и гидростатического давления происходит пересчет скорости распространения звука в морской воде.
Принцип действия канала измерения pH и окислительно-восстановительного потенциала (ОВП) основан на потенциометрическом методе.
Принцип действия канала измерения массовой концентрации растворенного в воде кислорода оптическим методом основан на возбуждении светодиодом кислородопроницаемой мембраны.
Принцип действия канала измерения мутности основан на измерении рассеивание света в воде. Рассеянное излучение измеряется под углом от 15 до 150 градусов при длине волны в 880 нм.
Зонд гидрологический «MIDAS CTD+» может управляться через программное обеспечение DataLog. Для того чтобы подключить прибор напрямую к ПК используется интерфейсный кабель, входящий в комплект поставки.
Все части стандартной системы (за исключением верхней части 3х метрового кабеля, тип Y) разработаны для погружения в воду. Все адаптеры (RS485, RS422, FSK) являются водозащищенными, единственное, они должны быть располагаться в сухом месте, как можно ближе к ПК.
Зонд гидрологический «MIDAS CTD+ поставляется с рамой из нержавеющей стали, которая также служит и для защиты.
Для вывода данных в режиме реального времени подсоедините сигнальный кабель к 10 пиновому разъему.
Рисунок 1 - Общий вид зонда гидрологического MIDAS SVX2
Место нанесения пломбы
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Металлический корпус со встроенными датчиками |
1 шт. | |
|
Швартовная рама из нержавеющей стали |
1 экз. | |
|
Интерфейсный кабель, длиной 3 метра, тип Y (для связи прибора с ПК) |
1 экз. | |
|
Заглушки |
1 компл. | |
|
Набор для обслуживания прибора с комплектом уплотнительных колец |
1 шт. | |
|
Программное обеспечение |
Datalog |
1 экз. |
|
Транспортировочный кейс |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП-209-0022-2016 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений УЭП, См/м: |
от 1 до 8 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП, См/м |
±0,1 |
|
Диапазон измерений температуры, °С |
от -5 до + 35 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,02 |
|
Диапазон измерений гидростатического давление, МПа |
от 0 до 60 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, % |
±0,1 |
|
Диапазон измерений скорости звука, м/с |
от 1400 до 1650 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности измерений скорости звука, м/с |
±0,5 |
|
Диапазон показаний насыщения кислородом воды, % |
от 0 до 150 |
|
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
от 0,15 до 16 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода, % |
±5 |
|
Диапазон измерений pH , рН |
от 2 до 12 |
|
Пределы допускаемой абсолютной погрешности измерений pH, рН |
±0,1 |
|
Диапазон измерений окислительновосстановительного потенциала (ОВП), мВ |
от-1500 до +1500 |
|
Пределы допускаемой абсолютной погрешности | |
|
измерений окислительно-восстановительного потенциала (ОВП), мВ |
±10 |
|
от 10 до 2000 | |
|
Пределы допускаемой абсолютной погрешности измерений мутности в диапазоне от 10 до 100 ЕМФ, ЕМФ |
±5 |
|
Пределы допускаемой относительной погрешности измерений мутности в диапазоне св.100 до 1000 ЕМФ, % |
±5 |
|
Диапазон показаний массовой концентрации хлорофилла, мкг/дм3 |
от 0 до 150 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры Зонд, мм, не более | |
|
- длина |
665 |
|
- диаметр Рама, мм, не более |
88 |
|
- длина |
750 |
|
- ширина |
140 |
|
- высота |
120 |
|
Масса (в раме), кг, не более |
20 |
|
Питание Внешнее питание |
от 9 до 30 В |
|
Литиевые элементы питания |
8 x 3,6В, тип D |
|
Мощность, потребляемая зондом, не более |
50 мА при 12 В (0,25 мА в спящем режиме) |
|
Условия эксплуатации Температура водной среды, °С |
от - 5 до +35 |
|
Г идростатического давление, МПа |
от 0 до 60 |
|
Средняя наработка на отказ, ч |
10000 |
