Номер по Госреестру СИ: 67751-17
67751-17 Весы электронные
(МЕРА-ВТП-II)
Назначение средства измерений:
Весы электронные МЕРА-ВТП-II (далее - весы) предназначены для измерения массы и применения в составе систем взвешивания физических объектов, в том числе летательных аппаратов.
Внешний вид.
Весы электронные
Рисунок № 1
Внешний вид.
Весы электронные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.06.2027
Номер записи - 159320
ID в реестре СИ - 381720
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация МЕРА-ВТП-II-A-1/100, мод. МЕРА-ВТП-II-А-1/100, МЕРА-ВТП-П-4-2/3-1, МЕРА-ВТП-П-4-2/1,5-1, МЕРА-ВТП-П-4-1/1,5-1, МЕРА-ВТП-II-А-1/100, МЕРА-ВТП-1,5-4-2-1, Мера ВТП, МЕРА ВТ, исполнение МЕРА-ВТП-II-A-1/100, ВТП-II, ВТП-1500, ВТП-1,5-4-2-1, ВТП, ВТ-1А-65,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 45
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 11
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 362 дн.
Приказы РСТ, где упоминается данный тип СИ
№1302 от 2017.06.09 Об утверждении типов средств измерений
№996 от 2022.04.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Весы электронные (МЕРА-ВТП-II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
14350-12 Счетчики газа турбинные (TZ/FLUXI) Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
67751-17 Весы электронные (МЕРА-ВТП-II) Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва) |
|
66273-16 Система весоизмерительная многоканальная (JW-150J5) Фирма "Vishay Precision Group" (СОЕДИНЕННЫЕ ШТАТЫ ) |
67751-17 Весы электронные (МЕРА-ВТП-II) Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67751-17 09.06.2027 |
Весы электронные, МЕРА-ВТП-II Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68156-17 26.07.2027 |
Весы почтовые электронные, ВП-I Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
70247-18 26.01.2028 |
Приборы для измерения массы и статического момента, МЕРА-ИСМ-I Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89835-23 25.08.2028 |
Системы информационно-измерительные, МЕРА-МПВС Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89863-23 29.08.2028 |
Установки для автоматизированной поверки и испытаний весов, АРМП-М Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90096-23 04.10.2028 |
Устройства для поверки средств измерений массы, АРМП-М-ПЛ Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Весы электронные (МЕРА-ВТП-II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВЕССЕРВИС" (RA.RU.311646) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 9 | 5 | 4 | 0 | 9 | 5 | 4 | |||
| ООО "ВЕСТЕХ XXI" (RA.RU.312533) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 0 | 13 | 0 | 10 | 0 | 10 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ВЕСТЕХ XXI" (RA.RU.312533) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СЕРВИС-ЮГ-ККМ" (RA.RU.311179) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Весы электронные (МЕРА-ВТП-II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11970 | 6173 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3098 | 6173 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2873 | 6173 |
|
ФБУ Томский ЦСМ Томская область |
10981 | 6173 |
|
ФБУ Ульяновский ЦСМ Ульяновская область |
1943 | 6173 |
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
А-1/100 |
D-1/100 | |
|
Идентификационное наименование ПО |
не применяется | |
|
Номер версии (идентификационный номер ПО) |
851Х |
600Х |
|
Цифровой идентификатор ПО |
не применяется | |
Х*- номер протокола обмена весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации (принимает значение от 0 до 9 или отсутствует).
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички, закрепленные на корпусе индикатора и корпусе грузоприемного устройства заводским способом и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы».
ГОСТ OIML R-76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Технические условия ТУ 4274-020-49290937-2016.
Поверка
Поверкаосуществляется по документу МП 204-18-2017 «Весы электронные МЕРА-ВТП-II. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.03.2017 г.
Основные средства поверки:
- эталонные силовоспроизводящие машины 1-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель терминала и/или свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»)
ИНН 7733081596
Адрес: 115088, г. Москва, ул. Угрешская, д.2, стр. 83
Телефон (факс): +7(495) 411-99-28.
Web-сайт: https://www.mera-device.ru
E-mail: info@mera-device.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7(495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия весов МЕРА-ВТП-II основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, значение которого изменяется пропорционально массе груза. Электрический сигнал от весоизмерительного датчика поступает на устройство обработки данных, результат измерения отображается на цифровом дисплее терминала. Информация о взвешиваемом грузе может быть передана на периферийное устройство по
интерфейсам связи (RS-232, USB, Ethernet, WiFi и другие виды интерфейсов).
Весы электронные МЕРА-ВТП-II состоят из следующих основных устройств:
-
- грузоприемного модуля, представляющего собой механическую конструкцию, состоящую из грузоприемного устройства (далее ГПУ), опирающегося на весоизмерительный датчик, установленный на монтажном приспособлении, предназначенном для закрепления грузоприёмного модуля на опорной конструкции или поверхности;
-
- устройства обработки аналоговых данных;
-
- терминала.
Весы электронные МЕРА-ВТП-II выпускаются в модификациях А-1/100, D-1/100 и отличаются компоновкой узлов:
-
- A- 1/100 состоят из грузоприемного модуля и индикатора, объединяющего в своем составе устройство обработки аналоговых данных и терминал, комплектуются индикатором ВТ-1А-65-П;
-
- D-1/100 состоят из грузоприемного модуля с аналогово-цифровым преобразователем (взвешивающий модуль) и терминала, в качестве терминала используется компьютер. К одному терминалу могут быть подключено несколько взвешивающих модулей.
В весах применяются датчики весоизмерительные тензорезисторные «RTN», фирмы "Hottinger Baldwin Messtechnik GmbH", Германия (Госреестр № 21175-13).
Общий вид весов представлен на рисунке 1.
Исполнение А-1/100
Исполнение D-1/100

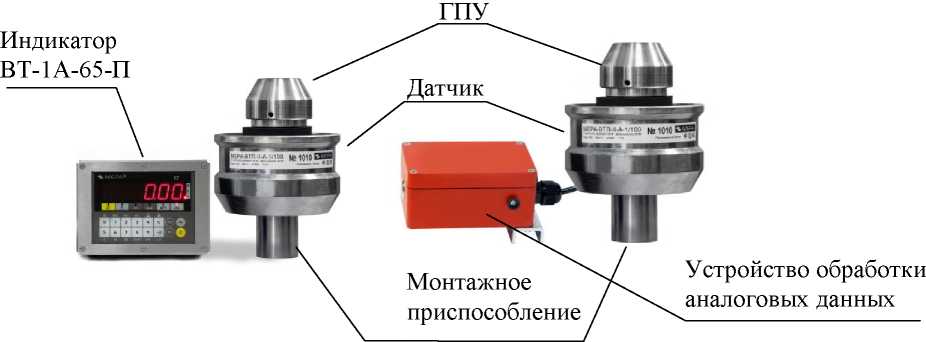

Рисунок 1 - Общий вид весов
В весах предусмотрены следующие основные устройства и функции: -полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2 ГОСТ OIML R76-1-2011); -устройство первоначальной установки на нуль (п. Т.2.7.2.4 ГОСТ OIML R76-1-2011); -устройство слежения за нулем (п. Т.2.7.3 ГОСТ OIML R76-1-2011);
-устройство, показывающее с расширением (п. Т.2.6 ГОСТ OIML R76-1-2011). Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Место пломбировки
Корпус устройства обработки
Индикатор ВТ-1А-65-П
аналоговых данных взвешивающего модуля А-1/100

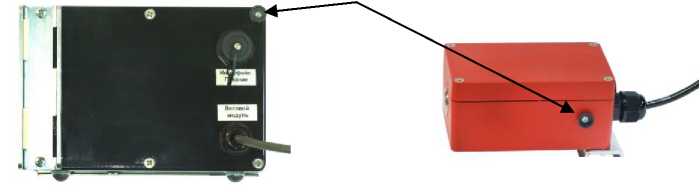

Рисунок 2 - Схема пломбировки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Весы электронные |
МЕРА-ВТП-II |
1 шт. |
|
Комплект принадлежностей | ||
|
Дублирующий дисплей* |
1 шт. | |
|
Кабель связи* |
1 шт. | |
|
Адаптер для подачи |
1 шт. | |
|
электропитания по Ethernet- | ||
|
кабелю (POE) 2 * 1 | ||
|
Адаптер сетевого питания 1 |
1 шт. | |
|
Комплект ЗИП* |
1 шт. | |
|
Руководство по эксплуатации |
ЭК 5019.00.00.000 РЭ |
1экз. |
|
Методика поверки |
МП 204-18-2017 |
1 экз. |
*при заказе
-
1 - для весов в исполнении А-1/100;
-
2 - для весов в исполнении D-1/100.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Класс точности по ГОСТ OIML R76-1-2011 |
III |
|
Максимальная нагрузка, Мах, т |
100 |
|
Минимальная нагрузка, Min, е |
20 |
|
Поверочный интервал, е, действительная цена деления шкалы, d (e=d), кг |
50 |
|
Число поверочных интервалов, n |
2000 |
|
Пределы допускаемой погрешности при первичной поверке: 0<т<500е 500е<т< 2000е 2000е<т<3000е |
±0,5е ±1 е ±1,5е |
Примечание. Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания: | |
|
- от внешнего источника постоянного тока, |
от 9 до 12 |
|
напряжение, В | |
|
- от цепи Ethernet |
по стандарту IEEE 802.3at |
|
- от встроенного источника постоянного тока, |
от 7,1 до 8,4 |
|
напряжение, В | |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры грузоприемного модуля, мм, не | |
|
более | |
|
- высота |
400 |
|
- ширина |
300 |
|
- длина |
300 |
|
Габаритные размеры индикатора, мм, не более: | |
|
- высота |
140 |
|
- ширина |
130 |
|
- длина |
180 |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность, % |
80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
1000 |
