Номер по Госреестру СИ: 67711-17
67711-17 Преобразователи расхода газа ультразвуковые двухконтурные
(Daniel)
Назначение средства измерений:
Преобразователи расхода газа ультразвуковые двухконтурные Daniel (далее -расходомеры) предназначены для измерений объемного расхода и объема различных неагрессивных и агрессивных газов, в том числе во взрывоопасных зонах.
Внешний вид.
Преобразователи расхода газа ультразвуковые двухконтурные
Рисунок № 1
Внешний вид.
Преобразователи расхода газа ультразвуковые двухконтурные
Рисунок № 2
Внешний вид.
Преобразователи расхода газа ультразвуковые двухконтурные
Рисунок № 3
Внешний вид.
Преобразователи расхода газа ультразвуковые двухконтурные
Рисунок № 4
Внешний вид.
Преобразователи расхода газа ультразвуковые двухконтурные
Рисунок № 5
Внешний вид.
Преобразователи расхода газа ультразвуковые двухконтурные
Рисунок № 6
Внешний вид.
Преобразователи расхода газа ультразвуковые двухконтурные
Рисунок № 7
Программное обеспечение
Расходомеры выполнены на базе микроконтроллеров, управляемых встроенным программным обеспечением. Программное обеспечение выполняет сбор, обработку, отображение и передачу на периферийные устройства информации об измерениях.
Для начального конфигурирования расходомера, обеспечения непрерывного анализа его работы по ключевым параметрам, а также для диагностики расходомера используется интерфейсное программное обеспечение Daniel MeterLink. При включенной аппаратной защите интерфейсное программное обеспечение пользователя Daniel MeterLink не может оказывать влияния на конфигурацию и метрологические характеристики расходомера. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
Gas Release Prod | ||
Номер версии (идентификационный номер) ПО |
1.18 |
1.22 |
1.23 |
Цифровой идентификатор ПО |
3551211173 |
3499386616 |
3325563072 |
Алгоритм вычисления цифрового идентификатора |
CRC32 (dec) |
Продолжение таблицы 1
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Gas Release Prod | |
Номер версии (идентификационный номер) ПО |
1.24 |
1.27 |
Цифровой идентификатор ПО |
1869761847 |
2717395331 |
Алгоритм вычисления цифрового идентификатора |
CRC32 (dec) |
Защита программного обеспечения расходомеров от изменений через внешние интерфейсы (преднамеренных или непреднамеренных) обеспечивается аппаратными микропереключателями, расположенными внутри пломбируемого корпуса и непосредственно пломбировкой корпуса преобразователя расхода и его компонентов. Расположение микропереключателя, защищающего ПО и конфигурацию расходомера от преднамеренных и непреднамеренных вмешательств, представлено на рисунке 5.

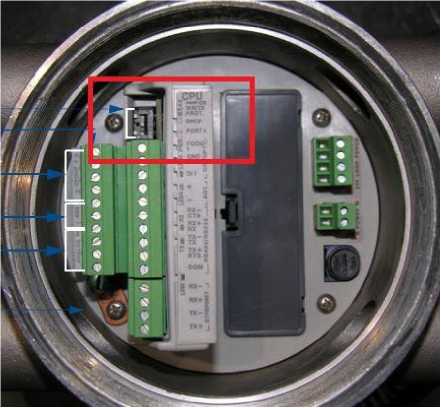

Рисунок 5 - Расположение микропереключателя «WRITE PROT» блока электроники, запрещающего конфигурирование расходомера.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации расходомера типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 0548-13-2017 «Инструкция. ГСИ. Преобразователи расхода газа ультразвуковые двухконтурные Daniel. Методика поверки», утвержденному ФГУП «ВНИИР» 10 января 2017 г.
Основные средства поверки:
- поверочные установки с относительной погрешностью (расширенной
неопределенностью) измерения объёмного расхода (объёма) природного газа при избыточном давлении или воздуха при атмосферном давлении не более ±0,3% (не более ±0,23% для расходомеров с пределами погрешности в основном диапазоне расхода ±0,3%), и диапазоном расходов соответствующим диапазону поверяемого расходомера;
- калибратор многофункциональный MC5-R (регистрационный №22237-08), диапазон измерения и воспроизведения токового сигнала ±25 мА; пределы абсолютной погрешности измерения и воспроизведения токового сигнала ±(0,02% от показ. +1,5 мкА);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью
Знак поверки наносится в свидетельство о поверке
Изготовитель
«Daniel Measurement and Control, Inc.», США
Адрес:11100, Brittmoore Park Drive, Houston, TX 77041
«Emerson Process Management Ltd.», Великобритания
Адрес: Logie Court Stirling University Innovation Park, Stirling, Scotland FK9 4NF
Заявитель
ООО «Эмерсон»
ИНН 7705130530
Адрес: 115054, г.Москва, ул. Дубиниская, д.53, стр.5
Тел. +7 (495) 981-98-11, факс +7 (495) 981-98-10
Web-сайт: www.EmersonProcess.ru
E-mail: Info.Ru@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, 7А
Тел.: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт www.vniir.org
E-mail: vniirpr@bk.ru
Принцип действия расходомеров основан на измерении разности между временем распространения ультразвуковых (акустических) сигналов по потоку и против потока газа. Измеренная разность времени пропорциональна скорости потока газа, проходящего через поперечное сечение расходомера, которая в свою очередь пропорциональна расходу газа.
Расходомеры выпускаются в следующих модификациях:
-
- 3415 - расходомеры конструктивно объединяющие в одном корпусе два независимых измерительных контура: один измерительный контур с одним акустическим путем с отражением и один измерительный контур хордового типа с четырьмя акустическими путями;
-
- 3416 - расходомеры конструктивно объединяющие в одном корпусе два независимых измерительных контура: один измерительный контур с двумя акустическими путями с отражением и один измерительный контур хордового типа с четырьмя акустическими путями;
-
- 3417 - расходомеры конструктивно объединяющие в одном корпусе два независимых измерительных контура хордового типа с четырьмя акустическими путями;
Transducer?
Transducer 1

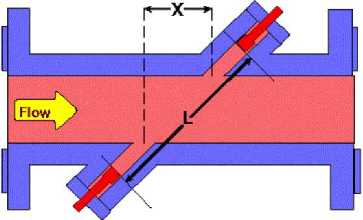

б) хордовая схема расположения акустических путей
Рисунок 1 - Схемы расположения акустических путей
Электроакустические преобразователи установлены в корпусе расходомера в строго определенных местах, в зависимости от типоразмера расходомера. Расположение преобразователей определяет длины акустических путей и углы между направлением распространения акустических сигналов и продольной осевой линией расходомера.
На преобразователи с блока электроники поочерёдно поступают электрические импульсы, которые преобразуются в акустические колебания, распространяющиеся в проходящем сквозь расходомер газе. Противоположный излучающему электроакустический преобразователь работает, как приёмник звуковых колебаний, и генерирует электрические импульсы, также поступающие в блок электроники.

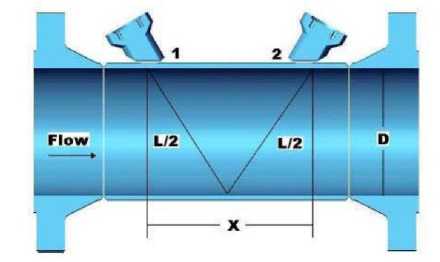

а) схема акустических путей с отражением ультразвуковых сигналов
В расходомерах используется взрывозащищенный блок электроники, который в стандартном исполнении жестко закреплен на корпусе расходомера. При необходимости блок электроники может устанавливаться отдельно от корпуса расходомера на расстоянии до 4,6 м.
Расходомер присоединяется к трубопроводу с помощью фланцев. Длины прямолинейных участков измерительного трубопровода до и после расходомера должны соответствовать требованиям эксплуатационной документации производителя.
Расходомер может измерять расход газа как в прямом, так и в обратном направлениях. Расходомер ведет архивирование измеренных значений (почасовые, ежедневные архивы), нештатных событий (архив событий). В расходомерах реализована функция обмена данными с хроматографом, считывание значений с внешних подключаемых датчиков (например, преобразователей давления и температуры). Расходомеры модификации 3417 позволяют реализовать функцию контроля метрологических характеристик основанную на сравнении показаний конструктивно объединенных независимых измерительных контуров.
В расходомерах реализована функция вычисления свойств природного газа в соответствии с методом AGA 8, приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях, вычисления массового расхода и массы газа.

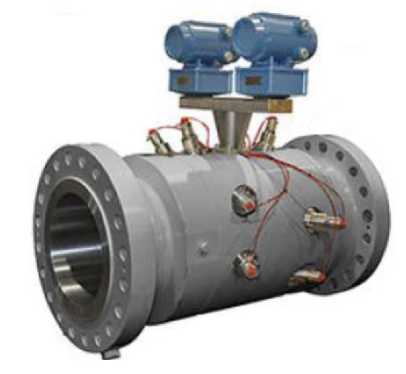

Общий вид расходомеров представлен на рисунке 2.
модель 3415, 3416

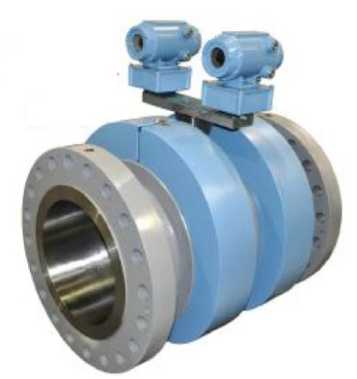

модель 3417
Рисунок 2 - Общий вид расходомеров.
Схема пломбировки от несанкционированного доступа представлена на рисунках 3, 4.

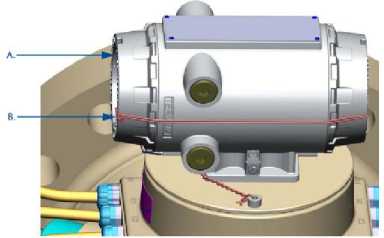

пломбирование крышки блока электроники
А - крышка блока электроники В - проволока

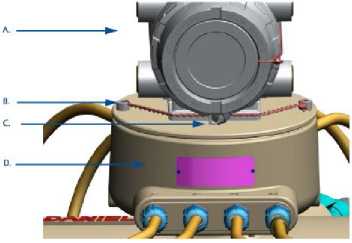

пломбирование корпуса расходомера c блоком электроники серии 3410 А - крышка блока электроники В - проволока С - винт безопасности
D - корпус расходомер Рисунок 3 - схема пломбировки блока электроники

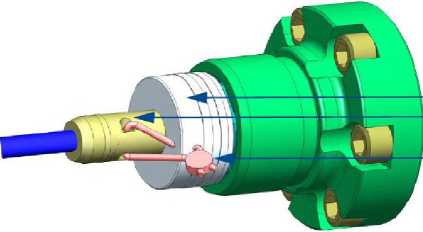

пломбирование электроакустического преобразователя
А - гайка крепления
В - коннектор кабеля электроакустического преобразователя
С - проволока
Рисунок 4 - Схема пломбировки электроакустических преобразователей
Таблица 2 - Основные метрологические и технические характеристики
Диапазон измерений объемного расхода газа в рабочих |
Зависит от номинального |
условиях |
диаметра расходомера и |
максимальной скорости потока | |
газа. (см. таблицу 3) | |
Пределы допускаемой относительной погрешности | |
измерений объемного расхода и объема газа: | |
при определении значений корректирующих коэффициентов | |
(по результатам не менее 3-х измерений при каждом | |
номинальном расходе) на эталонной установке с границами | |
интервала относительной погрешности измерения | |
объёмного расхода (объёма) не более ±0,23% при | |
избыточном давлении 1): | |
Qt2 < Q < Qmax |
±0,3 |
Qmin < Q < Qt |
±0,5 |
при определении значений корректирующих коэффициентов | |
(по результатам не менее 3-х измерений при каждом | |
номинальном расходе) на эталонной установке с границами | |
интервала относительной погрешности измерения | |
объёмного расхода (объёма) не более ±0,3% в том числе при | |
атмосферном давлении, либо при имитационном методе | |
поверки при условии первичной поверки проливным | |
методом: | |
Qt < Q < Qmax |
±0,5 |
Qmin < Q < Qt |
±0,7 |
при имитационном методе поверки (в том числе и для | |
первичной поверки) для расходомеров имеющих условный | |
диаметр DN200 и выше: | |
Qt < Q < Qmax |
±0,5 |
Qmm < Q < Qt |
±0,7 |
Продолжение таблицы 2
при имитационном методе поверки (в том числе и для первичной поверки) для расходомеров имеющих условный диаметр менее DN200: Qt < Q < Qmax Qmin < Q < Qt |
±0,7 ±1,0 |
Напряжение питания постоянного тока, В |
от 10,4 до 36 |
Потребляемая мощность для каждого блока электроники, Вт, не более |
15 |
Температура рабочей среды, °С для расходомеров с электроакустическими преобразователями модели T-22/32/41 для расходомеров с электроакустическими преобразователями модели T-21 |
от -50 до +100 от -20 до +100 |
Абсолютное давление рабочей среды, кПа: |
от 100 до 28100 |
Температура окружающего воздуха, °С 3 для расходомеров с электроакустическими преобразователями модели T-22/32/41 для расходомеров с электроакустическими преобразователями модели T-21 и для работы ЖК дисплея |
от -40 до +60 от -20 до +60 |
Относительная влажность, %, не более |
95 (без конденсации) |
Температура хранения, °С для расходомеров с электроакустическими преобразователями модели T-22/32/41 для расходомеров с электроакустическими преобразователями модели T-21 |
от -50 до +85 от -20 до +85 |
Параметры каналов ввода/вывода для одного блока электроники цифровой порт RS232/RS485 Ethernet порт TCP/IP дискретный вход аналоговый вход (с источником питания напряжения 24 В постоянного тока) частотный/дискретный выход аналоговый выход |
RS232/RS485 Full Duplex RS485 Half Duplex Modbus RTU/ASCII (115 kbps) Modbus TCP 1 шт. (перенастраиваемый в дискретный или частотный выход) 2 шт. (приведенная к диапазону погрешность аналогового входа по току: ±0,1%) до 5 шт. в зависимости от конфигурации(свободно настраиваемые) 1 или 2 шт. в зависимости от конфигурации (приведенная к диапазону погрешность аналогового выхода по току: ±0,2%; дополнительная погрешность аналогового выхода вызванная отклонением температуры от 20 °С: ±50 ppm/°Q HART-7 |
Продолжение таблицы 2
Маркировка взрывозащиты: |
1Ex d ia IIB T4/T3 Gb X |
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP 66 |
Г абаритные размеры и масса: |
Согласно эксплуатационной документации |
Пределы относительной погрешности вычислений объемного расхода и объема газа приведенных к стандартным условиям, свойств газа по AGA 8, % |
±0,01 |
Средний срок службы не менее, лет |
10 |
Средняя наработка на отказ, ч |
100000 |
Примечания:
|
Таблица 3 - Диапазоны скоростей потока газа при измерении объемного расхода газа в рабочих условиях (м/с)
У словный диаметр расходомера DN |
100, 150 |
от 200 до 600 |
700 |
750 |
900 |
1050 |
Скорость потока, соответствующая минимальному расходу Qmin |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
Скорость потока, соответствующая переходному расходу Qt |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
Скорость потока, соответствующая максимальному расходу Qmax |
45 |
38 |
35 |
33 |
28 |
25 |
