Измеряемая характе

ристика

Модель

датчика

Моди

фикация

Тип дат

чика

Назначение

Наличие термокомпенсации

Примечание

рН

S401/DIG

S401/ DIG

Универсальный

Контроль питьевой, технологической, сточной воды, в т. ч.

В присутствии сульфидов и ионов тяжелых ме

таллов

Есть. Датчик Pt100

RS485, протокол MODBUS

RTU Механическая защита IP68

S401/DIFF

S401/

DIFF

Универсальный

Контроль воды, как чистой, так и загрязненной взвешенными частицами, сульфидами и др.

Есть. Датчик Pt100

RS485 протокол MODBUS RTU,

Механическая

защита IP68

S401/VG

S401/VG

Универсальный

Для общего ис

пользования

Нет

4-20 мА , Материал корпуса - стекло, подключение к анализатору через цифровой преобразователь     серии

AD/PH     по

RS485-протокол MODBUS RTU

Измеряемая характе

ристика

Модель

датчика

Моди

фикация

Тип дат

чика

Назначение

Наличие термокомпенсации

Примечание

ОВП

S406/DIG

S406/

DIG

Универсальный

Контроль питьевой, технологической, сточной воды, в т. ч. В присутствии сульфидов и ионов тяжелых ме

таллов

Есть. Датчик Pt100

RS485, протокол MODBUS RTU, Механическая защита

IP68

S406/DIFF

S406/

DIFF

Универсальный

Контроль воды, как чистой, так и загрязненной взвешенными частицами, сульфидами и др.

Есть. Датчик Pt100

RS485, протокол MODBUS

RTU

Механическая защита IP68

S406/VG

S406/VG

Универсальный

Для общего ис

пользования

Нет

4-20 мА, Материал корпуса -стекло,    Подключение    к

анализатору через цифровой преобразователь     серии

AD/RX    по

RS485   прото

кол MODBUS RTU

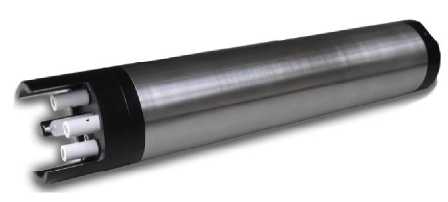

Массовая концентра-ция ионов NH₄⁺ на фоне K⁺, ио-нов NO₃^-на фоне

Cl^-

S470ISE

S470

ISE/NH4+

Погружной

Контроль содержания ионов аммония в присутствии ионов калия в природной воде и сточных вод промышленных и сельскохозяйственных предприятий

Есть. Внутренний датчик NTC

RS485, протокол MODBUS RTU Механическая защита IP68

S470

ISE/NO2^-

Погружной

Контроль    со

держания нит-рат-ионов     в

присутствии хлорид-ионов в природной воде и сточных вод промышленных и сельскохозяйственных предприятий

Есть. Внутренний датчик NTC

RS485, протокол MODBUS RTU Механическая защита IP68

Измеряемая характе

ристика

Модель

датчика

Моди

фикация

Тип дат

чика

Назначение

Наличие термокомпенсации

Примечание

S470

ISE/NH_-4⁺ / NO2^-

Погружной

Контроль содержания ионов аммония в присутствии ионов калия и нитрат-ионов в присутствии хлорид-ионов в природной воде и сточных вод промышленных и сельскохозяйственных предприятий

Есть. Внутренний датчик NTC

RS485, протокол MODBUS RTU Механическая защита IP68

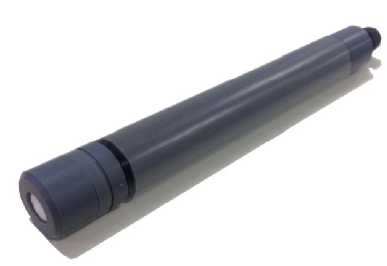

Проводимость

S411/C

S411/C

Проточный

Контроль воды в промышленности

Опционально -встроенный датчик Pt100

4-20 мА .

Корпус из армированного полипропилена, подключение к анализатору через цифровой преобразователь     серии

AD/CD/COND по RS485 протокол

MODBUS RTU

S411/DIG

S411/

DIG

Универсальный

Контроль воды в промышленности

Есть. Датчик Pt100

RS485, протокол MODBUS RTU Механическая защита IP68

S411/ IND

S411/

IND

Универ

сальный

Контроль загрязненных и сточных вод

Есть. Датчик Pt1000

4-20 мА Механическая защита   IP68,

подключение к анализатору через цифровой преобразователь     серии

AD/CD/IND по RS485  прото

кол MODBUS RTU

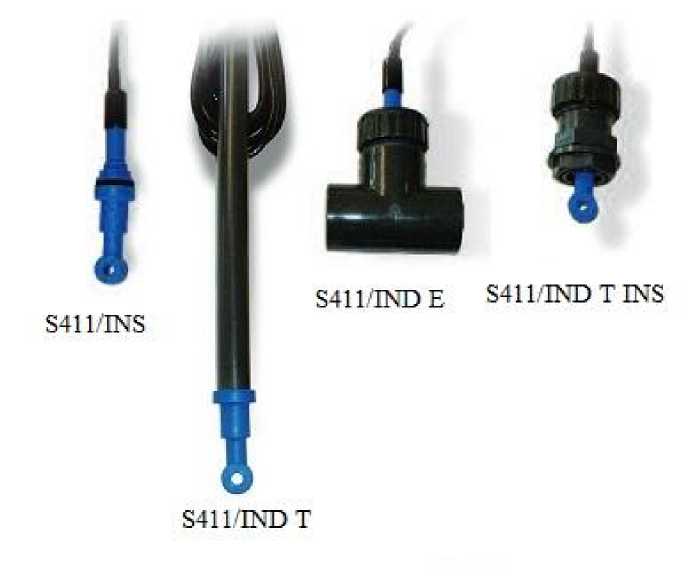

S411/

IND T

Погружной

S411/

IND Е

Проточный для установ

ки с тройником

S411/IND /INS

Для установки на боковую стенку емкости

Измеряемая характе

ристика

Модель

датчика

Модификация

Тип датчика

Назначение

Наличие термокомпенсации

Примечание

Массовая концентра-ция растворенного хлора

S494/C

S494/C

Проточный

Контроль питьевой, технологической, сточной воды, воды в бассейнах

Есть. Ин-теграль-ный датчик NTC

4-20 мА Подключение к анализатору через цифровой преобразователь     серии

AD/494/C   по

RS485 протокол MODBUS RTU

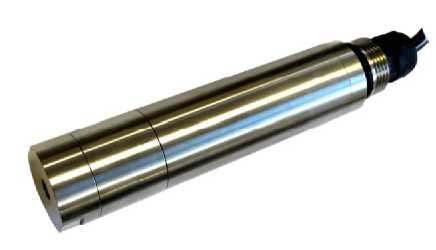

Массовая концентра-ция растворенного кислорода

S423/C/

OPT

S423/C/O

PT

Погружной

Контроль питьевой,   природной,   морской,

сточной воды, воды   рыбохо

зяйственного назначения

Нет

RS485, протокол MODBUS RTU

Корпус - металлический или из ПВХ (опция), механическая защи-таIP68

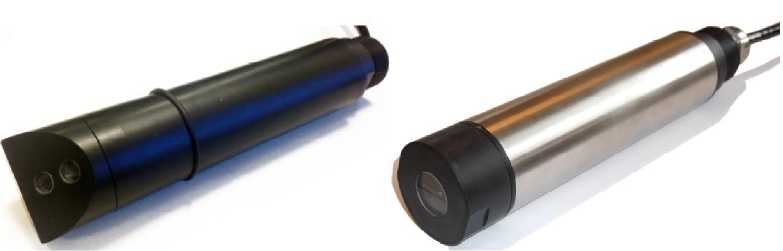

Мутность

S461/LT

S461/LT

Универсальный

Контроль чистой   воды -

питьевой и технологической

Нет

RS485, протокол MODBUS RTU

Корпус - металлический или из ПВХ (опция), механическая защи-таIP68

S461/TN

S461/TN

Универсальный

Контроль питьевой. природной, морской, сточной воды.

Нет

RS485, протокол MODBUS RTU

Корпус - металлический или из ПВХ (опция), механическая защи-таIP68

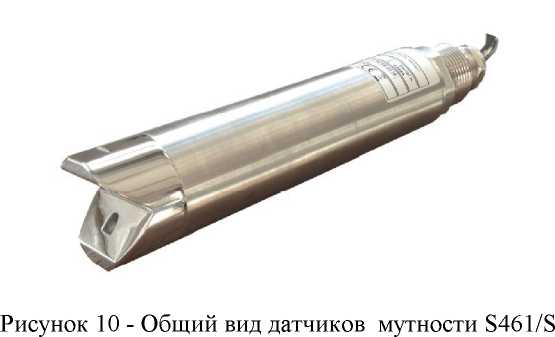

S461/S

S461/S

Погруж

ной

Контроль водных сред с высокой мутностью

Нет

RS485, протокол MODBUS

RTU

Корпус - металлический или из ПВХ (опция), механическая защи-таIP68

S461/S

INS

Проточный

Измеряемая характеристика

Модель датчика

Модификация

Тип датчика

Назначение

Наличие термокомпенсации

Примечание

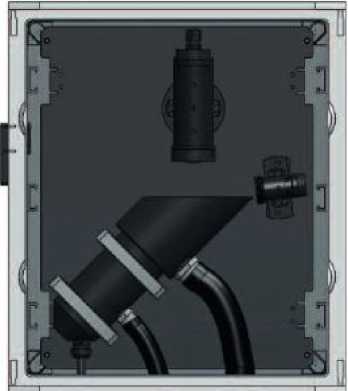

S461/N

S461/N

Бес-контактный, проточный

Контроль сточных вод, технологических водных сред с высокой   мутно

стью, химически активных   или

содержащих жир, крахмал.

Нет

RS485, протокол MODBUS RTU

Механическая защита   IP67.

Опция - проти-вопузырьковая камера

Наименование

Обозначение

Количество

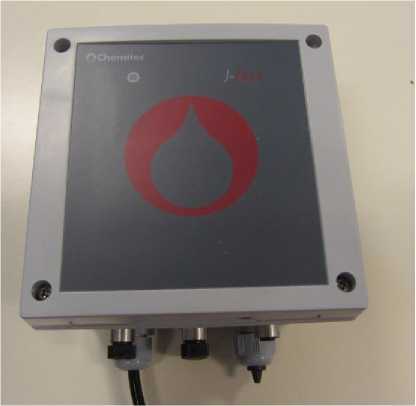

Анализатор жидкости Chemitec Series 50

_-

1 шт.

Руководство по эксплуатации.

_-

1 экз.

Методика поверки.

МП 205-06-2017

1 экз.

Измеряемая характеристика

Модель датчика

Диапазон измерений

Цена деления

Пределы допускаемой погрешности измерений

Абсолютной, Д

Приведенной к верхнему значению диапазона измерений, y, %

Относительной, 6, %

рН

S401/DIG

От 0 до 14,0

0,01

±0,1

-

-

S401/DIFF

0,01

±0,1

-

-

S401/VG

0,01

±0,1

(основная)*

-

-

ОВП

S406/DIG

От -1500 до +1500 мВ

1

±10 мВ

-

-

S406/DIFF

1

±10 мВ

-

-

S406/VG

От -1000 до +1000 мВ

1

±10 мВ (основная)*

-

-

Массовая  концентрация

ионов NH₄⁺

S470   ISE,   S470

ISE/NH4⁺

От 0 до 100 мг/дм³

0,1

-

±10

-

От 0 до 1000 мг/дм³

1

-

±10

-

Массовая   концентрация

ионов NO₃^-

S470 ISE,   S470

ISE/NO3^-

От 0 до 100 мг/дм³

0,1

-

±10

-

От 0 до 1000 мг/дм³

1

-

±10

-

Проводимость

S411/C

От 0 до 20 мкСм/см

0,01

-

±5

-

От 0 до 200 мкСм/см

0,1

-

±3

-

От 0 до 2000

мкСм/см

1

-

±2,5

-

От 0 до 20000

мкСм/см

10

-

±2,5

-

От 0 до 50000

мкСм/см

10

±2,5

Измеряемая характеристика

Модель датчика

Диапазон измерений

Цена деления

Пределы допускаемой погрешности измерений

Абсолютной,Д

Приведенной к верхнему значению диапазона измерений, y, %

Относитель

ной, 6, %

S411/DIG

От 0 до 20 мкСм/см

0,01

-

±3

-

От 0 до 200 мкСм/см

0,1

-

±2,5

-

От 0 до 2000

мкСм/см

1

-

±2,5

-

От 0 до 20000

мкСм/см

10

-

±2,5

-

S411/ IND

От 100 до 1000 мСм/см

0,01

-

-

±5

Активный хлор

S494/C

От 0 до 2,0 мг/дм³

0,01

-

±10

-

Растворенный кислород

S423/C/OPT

От 0,01 до 20 мг/дм³

0,01

-

±5

-

Мутность (по формазину)

S461/LT

От 0 до 10,0 ЕМФ

0,001

-

±5

-

От 0 до 100 ЕМФ

0,01

-

±5

-

S461/TN

От 0 до 100 ЕМФ

0,01

-

±5

-

От 0 до 1000

ЕМФ

0,1

-

±10

-

S461/N

От 0 до 10 ЕМФ

0,1

-

±15

-

От 0 до 100 ЕМФ

0,1

-

±15

-

От 0 до 1000

ЕМФ

1

-

±15

-

Мутность (по каолину)

S461/S

От 0 до 30 г/дм³

0,1

±2 г/дм³

-

-

* - Пределы допускаемой дополнительной погрешности датчиков S4 нении температуры окружающей среды на каждые 10 ^оС от +25 ^оС в тур, в долях от основной погрешности

01/VG и S406/VG при изме-рабочем диапазоне темпера-

0,5

Наименование

Масса, кг

Габаритные размеры, мм

Потребляемая мощность, Вт, не более

Параметры электрического питания

Условия эксплуатации

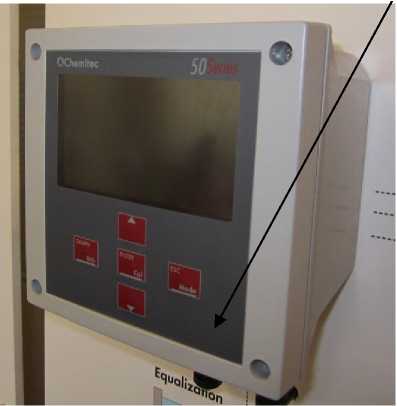

Анализатор Series

50 (электронный блок)

1,0

Ширина 144

Высота 144

Глубина 123

7,0

Переменный ток: напряжение от 100 до 240 В, частота 50/60 Гц

Постоянный ток: напряжение 24 В (опция)

Температура от -20 до +65 °C; относительная влажность от 10 до 95 % без конденсации

Дополнительный электронный блок

1,0 (без кабеля)

Ширина 144

Высота 144

Глубина 123

3,0

Напряжение постоянного тока: 24 В

Температура от -20 до +65°C; относительная влажность от 10 до 95 % без конденсации

Датчики

S401/DIG,

S406/DIG

0,4 (без кабеля)

Диаметр 29

Длина 300

2,0

Напряжение постоянного тока: от 12 до 24 В

Температура от 0 до +50 ^оС; максимальное давление измеряемой среды 0,69 МПа при температуре +50 ^оС, минимальная проводимость среды 50 мкСм

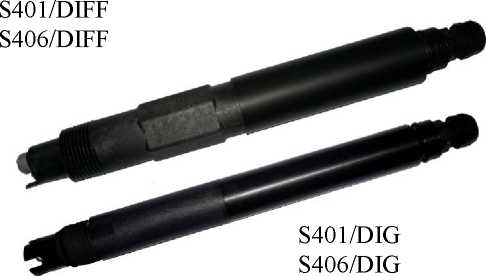

Датчики

S401/DIFF,

S406/DIFF

0,5 (без кабеля)

Диаметр 38

Длина 293

2,0

Напряжение постоянного тока: от 12 до 24 В

Температура от 0 до +50 ^оС; максимальное давление измеряемой среды 0,2 МПа при температуре +50 ^оС, минимальная проводимость среды 50 мкСм

Датчики

S401/VG,

S406/VG

0,15 (без кабеля и преобразователя)

Диаметр 14

Длина 151

1,0

Напряжение постоянного тока: от 12 до 24 В

Температура от 0 до +80 ^оС; максимальное давление измеряемой среды 0,6 МПа при температуре +50 ^оС, минимальная проводимость среды 5 мкСм

Наименование

Масса, кг

Габаритные размеры, мм

Потребляемая мощность, Вт, не более

Параметры электрического питания

Условия эксплуатации

Ширина 131

Глубина 76

янного тока: от 12 до 24 В

мальное давление измеряемой среды 0,1 МПа, массовая концентрация K⁺ не более 5000 мг/дм³, ионов Cl^- не более 500 мг/дм³

Датчик S411/C

0,4 кг (с кабелем

5 м )

Диаметр 35

Длина 71

1,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от +5 до +100 ^оС; максимальное давление измеряемой среды 0,5 МПа

Датчик S411/DIG

0,4 (без кабеля)

Диаметр 33

Длина 220

2,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от 0 до +45 ^оС; максимальное давление измеряемой среды 1,0 МПа

Датчик S411/ IND

0,5 (без кабеля и преобразователя)

Диаметр 35

Длина 177

2,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от -5 до +60 ^оС; максимальное давление измеряемой среды 0,65 МПа

Датчик S411/IND

T

0,5 (без кабеля и преобразователя)

Диаметр 35

Длина 1295

2,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от -5 до +60 ^оС; максимальное давление измеряемой среды 0,65 МПа

Датчик S411/IND

Е

0,5 (без кабеля и преобразователя)

Ширина 64

Длина 114 Высо

та 195

2,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от -5 до +60 ^оС; максимальное давление измеряемой среды 0,65 МПа

Датчик S411/IND INS

0,7 (без кабеля и преобразователя)

Ширина 64

Длина 64 Высо

та 180

2,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от -5 до +60 ^оС; максимальное давление измеряемой среды 0,65 МПа

Датчик S494/C

0,25 (без кабеля и преобразователя)

Диаметр 25 мм

Длина 275 мм

1,0

Напряжение посто

янного тока: от 12 до 36 В

Температура от +10 до +30 ^оС; максимальное давление измеряемой среды 0,1 МПа рН среды от 6 до 9 (должно быть стабильным), постоянный поток анализируемой воды от 30 до 60 дм³/ч

Наименование

Масса, кг

Габаритные размеры, мм

Потребляемая мощность, Вт, не более

Параметры электрического питания

Условия эксплуатации

Датчик

S423/C/OPT

0,5 (без кабеля)

Диаметр 33 мм

Длина 197 мм

2,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от +10 до +30 ^оС; максимальное давление измеряемой среды 0,5 МПа

Датчик S461/LT

0,4 (без кабеля)

Диаметр 42 мм

Длина 231 мм

3,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от 0 до +50 ^оС; максимальное давление измеряемой среды 0,4 МПа

Датчик S461/TN

0,4 (без кабеля)

Диаметр 42 мм

Длина 207 мм

3,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от 0 до +60 ^оС; максимальное давление измеряемой среды 0,4 МПа

Датчик S461/S

0,7 (без кабеля)

Диаметр 42 мм

Длина 210 мм

3,0

Напряжение посто

янного тока: от 12

до 24 В

Температура от 0 до +50 ^оС; максимальное давление измеряемой среды 0,4 МПа

Датчик S461/N

12,0

Ячейка: ширина 450 мм, высота 615 мм, глубина

210 мм

5,0

Напряжение постоянного тока: 24 В

Температура от 0 до +50 ^оС; максимальное давление измеряемой среды 0,05 МПа, постоянный поток анализируемой воды от 100 до 200 дм³/ч
