Сведения о средстве измерений: 67644-17 Полуприцепы-цистерны

Номер по Госреестру СИ: 67644-17
67644-17 Полуприцепы-цистерны
(AL3OVAC2R)

Назначение средства измерений:
Полуприцепы-цистерны модели AL3OVAC2R, (далее полуприцепы-цистерны) предназначены для измерений объема, а также для транспортирования и временного хранения светлых нефтепродуктов.

Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 2

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 3

Внешний вид.
Полуприцепы-цистерны
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159219
ID в реестре СИ - 381619
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

AL3OVAC2R, AL30VAC2R, ,,

Производитель

Изготовитель - Фирма "ROS Roca Indox Equipos E Ingenieria, S.L."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RB_16 Единый реестр зарегистрированных систем добровольной сертификации

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Бесплатный

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1170 от 2017.06.02 Об утверждении типов средств измерений

Наличие аналогов СИ: Полуприцепы-цистерны (AL3OVAC2R)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ROS Roca Indox Equipos E Ingenieria, S.L."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
41111-09 01.09.2014	Полуприцепы-цистерны для светлых нефтепродуктов, AL3OVAC2R Фирма "ROS Roca Indox Equipos E Ingenieria, S.L." (ИСПАНИЯ )	ОТ	2 года
63948-16	Полуприцеп-цистерна, INDOX Фирма "ROS Roca Indox Equipos E Ingenieria, S.L." (ИСПАНИЯ )	ОТ	1 год
63949-16	Полуприцеп-цистерна, INDOX Фирма "ROS Roca Indox Equipos E Ingenieria, S.L." (ИСПАНИЯ )	ОТ	1 год
67643-17	Автоцистерны для светлых нефтепродуктов, АЦ-22 Фирма "ROS Roca Indox Equipos E Ingenieria, S.L." (ИСПАНИЯ )	ОТ	2 года
67644-17	Полуприцепы-цистерны, AL3OVAC2R Фирма "ROS Roca Indox Equipos E Ingenieria, S.L." (ИСПАНИЯ )	ОТ	2 года

MV_9 Эталоны организации (отчет для экспертов федеральной службы по аккредитации)

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцепы-цистерны (AL3OVAC2R)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Периодических поверок	Для юриков	Для юриков периодические
ООО "НЕФТЕПРОДУКТАВТОМАТИКА ПЛЮС" (RA.RU.310468)		AL30VAC2R	2	0	0	0
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	AL30VAC2R ,	4	4	4	4
ООО "НЕФТЕПРОДУКТАВТОМАТИКА ПЛЮС" (RA.RU.310468)		AL3OVAC2R	1	1	1	1

Стоимость поверки Полуприцепы-цистерны (AL3OVAC2R)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на маркировочную табличку способом гравировки и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к полуприцепам-цистернам модели AL3OVAC2R

ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема»

ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки»

Поверка

осуществляется по документу ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

- эталонный счетчик жидкости 2-го разряда по ГОСТ 8.470-82, пределы основной относительной погрешности не более ± 0,15%;
- эталонные мерники 2-го разряда по ГОСТ 8.470-82, вместимостью 200, 500, 1000, 2000, 5000 дм³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбу ограничивающую возможность перемещения указателя уровня налива.

Изготовитель

ROS ROCA INDOX EQUIPOS E INGENIERIA, S.L., Испания
Адрес: Ctra N II, km 505, 25300 Tarrega (Llerida) Spain
Телефон: + 34 973-500-650, факс: + 34 973-501-420
Email: indox@indox.com

Заявитель

Публичное акционерное общество «Саратовнефтепродукт»
(ПАО «Саратовнефтепродукт»)
ИНН 6452034165
Адрес: 410076, Саратовская область, г. Саратов, ул. Чернышевского, д.42
Телефон (факс): + 7(8452) 47-01-50, + 7(8452) 47-30-51

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б. А. Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б. А. Дубовикова»)
Адрес: 410065, г. Саратов, ул. Тверская, 51А
Телефон (факс): +7(8452) 63-24-26
Email: scsm@ gosmera.ru
Web-сайт: www.gosmera.ru

Принцип работы полуприцепов-цистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

Конструктивно полуприцепы-цистерны представляют собой сварной сосуд эллиптической формы постоянного сечения, состоящий из обечайки и двух днищ, ограничивающих сосуд с торцов. Внутри полуприцепов-цистерн установлены перегородки разделяющие ее на четыре изолированных отсека. Каждый отсек является мерой полной вместимости. Для гашения гидравлических ударов во время движения, внутри отсеков полуприцепа-цистерны установлены волнорезы. В нижней части корпуса полуприцепов-цистерн приварены фланцы в которые установлены донные клапана.

В верхней части полуприцепов-цистерн на каждом отсеке установлены горловины, закрывающиеся герметичными крышками. С внутренней стороны горловины в каждой секции установлен указатель уровня налива.

На боковых сторонах и сзади полуприцепов-цистерн имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общий вид полуприцепа-цистерны представлен на рисунке 1.

Внешний вид. Полуприцепы-цистерны (AL3OVAC2R), http://oei-analitika.ru

Рисунок 1 - Общий вид полуприцепа-цистерны

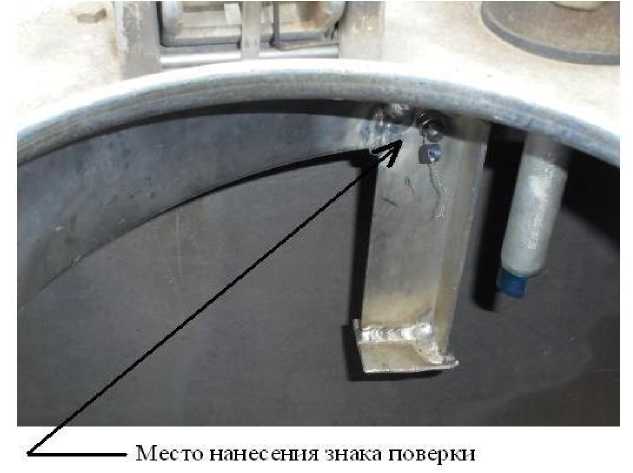

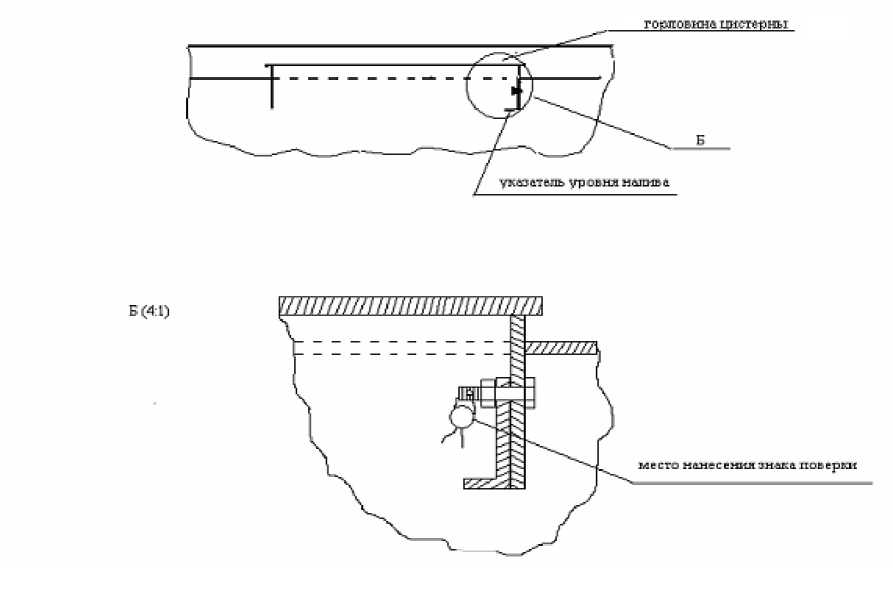

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 3 -

Наименование	Обозначение	Количество
Полуприцеп-цистерна	AL3OVAC2R	1 шт.
Формуляр	AL3OVAC2R ФО	1 экз.
Руководство по эксплуатации	AL3OVAC2R РЭ	1 экз.

Таблица 1-Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, дм³	32000,0
Разница между номинальной и действительной вместимостью, дм³	±480,0
Пределы допускаемой относительной погрешности вместимости цистерны, %	±0,4
Остаток топлива в цистерне после слива (в процентах от номинальной вместимости), %, не более	0,1

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более длина	10395,0
ширина	2500,0
высота	3270,0
Количество секций, шт.	4,0
Температура окружающей среды, °С	от -40 до +50
