Номер по Госреестру СИ: 67521-17
67521-17 Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
(Нет данных)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО «Красная поляна» (далее - АИИС КУККЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, показателей качества электрической энергии, автоматизированного сбора, обработки, хранения, формирования отчётных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 1
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 2
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 3
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 4
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 5
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 6
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 7
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 8
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО "Красная поляна"
Рисунок № 9
Программное обеспечение
В АИИС КУККЭ используется программное обеспечение (ПО) «Ресурс-Бриз» и ПО «Пирамида 2000». Метрологически значимая часть ПО указана в таблицах 1а и 1б. ПО обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Ресурс-Бриз» и ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Влияние математической обработки на результаты измерений не превышает ±1 единицы младшего разряда.
Таблица 1а - Идентификационные данные ПО «Ресурс-Бриз»
Идентификационные признаки |
Значение |
Идентификационное наименование ПО |
pke v04 m17 A |
Номер версии (идентификационный номер) ПО |
не ниже 1.704/05.19 |
Цифровой идентификатор ПО |
7e61120816e29fa6ba840cc 1 c24f783 a |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 1б - Идентификационные данные ПО «Пирамида 2000»
Идентиф икационные признаки |
Значение | |||||||||
Идентификационное наименование ПО |
CalcCli- ents.dll |
CalcLeak-age.dll |
Cal- cLosses.dl l |
Metrol-ogy.dll |
Parse- Bin.dll |
Par- seIEC.dll |
ParseMod bus.dll |
ParsePira mida.dll |
Synchro- NSI.dll |
VerifyTi- me.dll |
Номер версии | ||||||||||
(идентификационный |
не ниже 3 | |||||||||
номер) ПО | ||||||||||
e55712d0b |
b1959ff70 |
d79874d1 |
52e28d7b |
6f557f885 |
48e73a92 |
c391d642 |
ecf53293 |
530d9b01 |
1ea5429b | |
Цифровой |
1b219065 |
be1eb17c8 |
0fc2b156a |
608799bb |
b7372613 |
83d1e664 |
71acf405 |
5ca1a3fd |
26f7cdc2 |
261fb0e2 |
идентификатор ПО |
d63da9491 |
3f7b0f6d4 |
0fdc27e1c |
3ccea41b |
28cd7780 |
94521f63 |
5bb2a4d3 |
3215049a |
3ecd814c |
884f5b35 |
14dae4 |
a132f |
a480ac |
548d2c83 |
5bd1ba7 |
d00b0d9f |
fe1f8f48 |
f1fd979f |
4eb7ca09 |
6a1d1e75 | |
Алгоритм | ||||||||||
вычисления |
MD5 | |||||||||
цифрового | ||||||||||
идентификатора ПО |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУККЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО «Красная поляна»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
Поверка
Поверкаосуществляется по документу МП 201-006-2017 «Система автоматизированная информационноизмерительная коммерческого учета и контроля качества электроэнергии (АИИС КУККЭ) НАО «Красная поляна». Измерительные каналы. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.03.2017 г.
Основные средства поверки:
- ТТ по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
- ТН по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
- счётчик Меркурий 234 - в соответствии с методикой поверки АВЛГ.411152.033 РЭ1
«Счётчики электрической энергии статические трехфазные «Меркурий 234». Руководство по эксплуатации. Приложение Г. Методика поверки», утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 01 сентября 2011 г.;
- Ресурс ПКЭ - в соответствии с документом БГТК.411722.012 МП «Приборы для
измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 г.;
- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS), регистрационный № 27008-04;
- термогигрометр CENTER (мод.314), регистрационный № 22129-01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке АИИС КУККЭ.
Изготовитель
Общество с ограниченной ответственностью «Энергосистемы» (ООО «Энергосистемы»)
ИНН: 3328498209
Адрес: 600022, г. Владимир, а/я 11
Юридический адрес: 600035, г. Владимир, ул. Куйбышева, д.16, офис 411
Телефон (факс): (4922) 60-23-22
Web-сайт: www.ensys.su
E-mail: post@ensys.su
Заявитель
Общество с ограниченной ответственностью «Энергоальянс» (ООО «Энергоальянс»)
ИНН: 7716677445
Адрес: 129128, г. Москва, проезд Кадомцева, д. 15
Телефон: (926) 426-88-67
E-mail: energoalians@inbox.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
АИИС КУККЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУККЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее - ТН) по ГОСТ 1983-2001, счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии по ГОСТ Р 52323-2005, и в режиме измерений реактивной электрической энергии по ГОСТ Р 52425-2005, приборы для измерений показателей качества электроэнергии (далее - приборы измерений ПКЭ) в соответствии c ГОСТ 13109-97, ГОСТ 32144-2013, ГОСТ Р 53333-2008, ГОСТ Р 51317.4.30-2008 класс A, вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора и баз данных (далее - сервер сбора и БД) с программным обеспечением (далее - ПО) «Пирамида 2000» и ПО «Ресурс-Бриз», расположенные в ЦСОИ НАО «Красная поляна»; автоматизированные рабочие места персонала (АРМ), находящиеся в сбытовой организации и в административном здании НАО «Красная поляна»; а также каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Структурная схема АИИС КУККЭ представлена на рисунках 1, 2.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
гСро'бень ИВК~\
хи воогосзцл
ПСОИ НАО 'Красная поляна'
Сервер свора и ЬЙ
АРМ Независимой сбытовой организации
ТП-24ПВ РУ-0.4 кВ
ТП-20ПВ РУ-0,4 кВ
Основной канал GPRS Резервный канал GSM (ESDI
<
-е
/\
ТП-2ПВ РУ-0А кВ
GSM/GPRS модем
электронно -цифровая подпись
Устройство синхронизации бремени
Коммутатор Ethernet
Преобразователь интерфейса
Сервер сбора и ЕВ
Счетчик электроэнергии
Прибор для измерений тазтелей кичесЛ электрической энергии

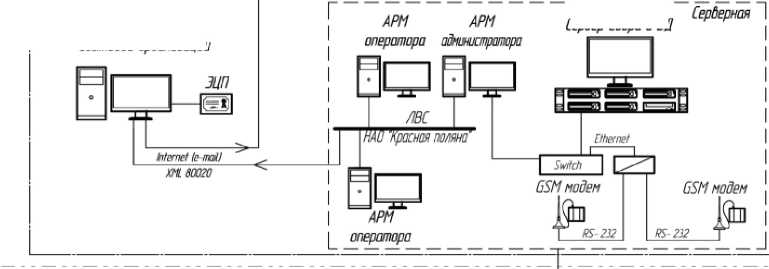

Рисунок 1 - Структурная схема АИИС КУККЭ
ТП-11ПВ РУ-0.4кВ
dropсвязйГввод 1 с Г^Вбод2с Й
I I |
.Л | |
о |
I |
№<ЛО^№вВиТ^Ъод2сТ^
Шкаф учета качество
У,
/\
/\
[[Уровень ~ИЙ/[[
PU2 PU1
В
к-us |
Hi
|
РП-10 'Красная поляна'
РУ-ЮкВ
ЯчФ
ЯК21
Шкаф учета качества
Г Шкофс6язиТ~
РК31
['Уровень ЙЙк[
I I
I
I
I
I
I
I
I
I
I
PU5
в
В
т:
РТП-1 'Горная корусель'
РУ-10 кВ
Ячй[ ячй\
якя
о
[[Уровень ИИК[[
ГН-2 I
Юкв I
яч1
РК22
PUS PU3
Шкаф учета качества
ячм\
РТП-2 'Горная карусель'
РУ-ЮкВ ячй[ ячй\
РК27 ' РК23
Основной канал GPRS
Резервный канал bSMH.SU)
В ЦСОИ НАО 'Красная поляна' Серверная
Рисунок 2 - Структурная схема АИИС КУККЭ (продолжение)
Первичные напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы приборов измерений ПКЭ. Принцип действия приборов измерений ПКЭ основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на быстром преобразовании Фурье. АИИС КУККЭ позволяет измерять параметры сети: среднеквадратическое значение напряжения и частоту переменного тока, а также вычислять и сравнивать с предельно допустимыми значениями следующие показатели качества электрической энергии: установившееся отклонение напряжения, отклонение частоты, коэффициент несимметрии напряжений по обратной последовательности, коэффициент n-й гармонической составляющей напряжения, отрицательное отклонение напряжения, положительное отклонение напряжения.
Методы измерений ПКЭ, интервалы времени и способы объединения результатов измерений соответствуют ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008). Результаты измерений ПКЭ соотнесены с текущим московским временем.
Цифровой сигнал с выходов счётчиков по проводным линиям связи интерфейса RS-485 поступает на входы GSM-модемов, далее информация передается по основному каналу связи стандарта GSM с помощью службы передачи данных GPRS - на входы сервера сбора и БД, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учётом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчётных документов. При отказе основного канала связи опрос счётчиков выполняется по резервному каналу связи, организованному по технологии CSD стандарта GSM. Из сервера сбора и БД информация в виде xml-макетов формата 80020 передаётся в АРМ сбытовой организации по каналу связи сети Internet.
Цифровой сигнал с выходов приборов измерений ПКЭ по проводным линиям связи интерфейса RS-485 поступает на входы GSM-модемов, далее информация передаётся по основному каналу связи стандарта GSM с помощью службы передачи данных GPRS - на входы сервера сбора и БД, где осуществляется обработка измерительной информации, в частности вычисление параметров сети и показателей качества электрической энергии с учётом коэффициентов трансформации ТН, её визуализация, формирование и хранение, а также оформление отчетных документов. При отказе основного канала связи опрос приборов измерений ПКЭ выполняется по резервному каналу связи, организованному по технологии CSD стандарта GSM.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью субъекта ОРЭ, которая осуществляется на АРМ сбытовой организации, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учёта соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
АИИС КУККЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК. СОЕВ имеет доступ к серверу синхронизации шкалы времени по протоколу NTP - NTP-серверу ФГУП «ВНИИФТРИ», обеспечивающему передачу точного времени через глобальную сеть Интернет. Синхронизация системного времени NTP-серверов первого уровня осуществляется от сигналов шкалы времени Государственного первичного эталона времени и частоты. Погрешность синхронизации системного времени NTP-серверов первого уровня относительно шкалы времени UTC (SU) не превышает 10 мс. Сравнение показаний часов сервера сбора и БД с часами NTP-сервера, передача точного времени через глобальную сеть интернет осуществляется с помощью протокола NTP в соответствии с международным стандартом сетевого взаимодействия RFC-5905. Контроль показаний времени часов сервера сбора и БД производится по запросу каждые 30 мин, коррекция часов выполняется при расхождении на величину ±1 с.
Сравнение показаний часов счётчиков электрической энергии с часами сервера сбора и БД производится во время сеанса связи. Корректировка часов счётчиков осуществляется при расхождении показаний с часами сервера сбора и БД на величину более ±2 с. Передача информации от счётчиков до сервера сбора и БД реализована с помощью каналов связи, задержки в каналах связи составляют не более 0,2 с.
В состав каждого прибора измерений ПКЭ входит GPS/ГЛОНАСС-приёмник, осуществляющий приём сигналов точного времени и выдачу информации о текущих значениях времени и календарной дате. Погрешность измерения текущего времени прибора по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» составляет ±0,02 с.
Погрешность СОЕВ не превышает ±5 с.
Журналы событий счётчика электрической энергии и сервера сбора и БД отражают: время (дата, часы, минуты, секунды) до и после проведения процедуры коррекции часов указанных устройств. Журналы событий прибора измерений ПКЭ отражают факт коррекции времени.
В комплект поставки входит техническая документация на АИИС КУККЭ и на комплектующие средства измерений.
Комплектность АИИС КУККЭ представлена в таблице 7.
Таблица 7 - Комплектность АИИС КУККЭ
Наименование компонента |
Тип компонента |
Количество |
Трансформаторы тока шинные |
ТШЛ |
12 шт. |
Трансформаторы тока шинные |
ТШП |
15 шт. |
Трансформаторы тока |
Т-0,66 |
12 шт. |
Трансформаторы тока |
ТТН |
6 шт. |
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ |
ТТИ |
6 шт. |
Трансформаторы тока опорные |
ТОЛ |
10 шт. |
Трансформаторы тока измерительные |
ARJP3/N2F |
30 шт. |
Трансформаторы напряжения |
НОС-0,5 |
9 шт. |
Трансформаторы напряжения |
ЗНОЛП-ЭК-10 |
3 шт. |
Трансформаторы напряжения заземляемые |
ЗНОЛ |
9 шт. |
Трансформаторы напряжения |
НОЛ-СЭЩ-10 |
8 шт. |
Счётчики электрической энергии статические трехфазные |
Меркурий 234 |
31 шт. |
Приборы для измерений показателей качества электрической энергии |
Ресурс ПКЭ |
6 шт. |
Сервер |
HP ProLiant DL160 Gen8 |
1 шт. |
АРМ сбытовой организации |
Lenovo |
1 шт. |
Методика поверки |
МП 201-006-2017 |
1 экз. |
Паспорт-формуляр |
ЭНСТ.411711.121.ФО |
1 экз. |
Таблица 2 - Состав ИК АИИС КУККЭ для измерения активной и реактивной энергии и их метрологические характеристики
Номер ИК |
Наименование точки измерений |
Измерительные компоненты |
Сервер |
Вид электроэнергии |
Метрологические характеристики ИК | |||
ТТ |
ТН |
Счётчик |
Границы допускаемой основной относительной погрешности, (±6) % |
Границы допускаемой относительной погрешности в рабочих условиях, (±6) % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
ТШЛ-0,66-П |
НОС-0,5 |
Меркурий 234 | ||||||
ТП-3 ПВ |
Ктт=2000/5 |
Ктн=500/100 |
ARTM-00 |
активная |
1,3 |
3,3 | ||
1 |
10/0,5/0,4 кВ |
Кл.т. 0,5 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т1 |
Рег. № 47957-11 |
Рег. № 46784-11 |
Рег. № 48266-11 |
реактивная |
2,5 |
5,7 | ||
ТШП-0,66 |
Меркурий 234 | |||||||
ТП-3 ПВ |
Ктт=400/5 |
ARTM-03 |
активная |
1,0 |
3,3 | |||
2 |
10/0,5/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т2 |
Рег. № 47957-11 |
Рег. № 48266-11 |
HP ProLi ant DL160 Gen8 |
реактивная |
2,1 |
5,6 | ||
ТШП-0,66 |
Меркурий 234 | |||||||
ТП-12 ПВ |
Ктт=1000/5 |
ARTM-03 |
активная |
1,0 |
3,3 | |||
3 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т1 |
Рег. № 47957-11 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 | |||
ТШП-0,66 |
Меркурий 234 | |||||||
ТП-12 ПВ |
Ктт=1000/5 |
ARTM-03 |
активная |
1,0 |
3,3 | |||
4 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т2 |
Рег. № 47957-11 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
ТП-20 ПВ |
Т-0,66 Ктт=800/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,3 | |||
5 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т1 |
Рег. № 52667-13 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 | |||
ТП-20 ПВ |
Т-0,66 Ктт=800/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,3 | |||
6 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т2 |
Рег. № 52667-13 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 | |||
ТП-24 ПВ |
ТТН-60 Ктт=800/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,2 | |||
7 |
10/0,4 кВ |
Кл.т. 0,5 |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т1 |
Рег. № 58465-14 |
Рег. № 48266-11 |
HP ProLi ant DL160 Gen8 |
реактивная |
2,1 |
5,6 | ||
ТП-24 ПВ |
ТТН-60 Ктт=800/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,3 | |||
8 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т2 |
Рег. № 58465-14 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 | |||
ТП-1 ПВ |
ТТН-60 Ктт=800/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,3 | |||
9 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т1 |
Рег. № 58465-14 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 | |||
ТП-1 ПВ |
ТШП-0,66 Ктт=1000/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,3 | |||
10 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т2 |
Рег. № 47957-11 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
ТП-11 ПВ |
ТТИ-60 Ктт=1000/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,2 | |||
11 |
10/0,4 кВ |
Кл.т. 0,5 |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т1 |
Рег. № 28139-12 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 | |||
ТП-11 ПВ |
ТТИ-60 Ктт=800/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,2 | |||
12 |
10/0,4 кВ |
Кл.т. 0,5 |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т2 |
Рег. № 28139-12 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 | |||
ТП-2 ПВ |
Т-0,66 Ктт=1500/5 |
Меркурий 234 ARTM-03 |
HP ProLi- |
активная |
1,0 |
3,3 | ||
13 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 |
ant DL160 | |||
Ввод с Т1 |
Рег. № 52667-13 |
Рег. № 48266-11 |
Gen8 |
реактивная |
2,1 |
5,6 | ||
ТП-2 ПВ |
Т-0,66 1500/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,3 | |||
14 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т2 |
Рег. № 52667-13 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 | |||
ТП-14 ПВ |
ТШП-0,66 Ктт=400/5 |
Меркурий 234 ARTM-03 |
активная |
1,0 |
3,3 | |||
15 |
10/0,4 кВ |
Кл.т. 0,5S |
- |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т1 |
Рег. № 47957-11 |
Рег. № 48266-11 |
реактивная |
2,1 |
5,6 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
ТШЛ-0,66-П |
НОС-0,5 |
Меркурий 234 | ||||||
ТРП-1 ПВ |
Ктт=2000/5 |
Ктн=500/100 |
ARTM-00 |
активная |
1,3 |
3,4 | ||
16 |
10/0,5 кВ |
Кл.т. 0,5S |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т1 |
Рег. № 47957-11 |
Рег. № 46784-11 |
Рег. № 48266-11 |
реактивная |
2,5 |
5,7 | ||
ТШЛ-0,66-П |
НОС-0,5 |
Меркурий 234 | ||||||
ТРП-1 ПВ |
Ктт=2000/5 |
Ктн=500/100 |
ARTM-00 |
активная |
1,3 |
3,4 | ||
17 |
10/0,5 кВ |
Кл.т. 0,5S |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 | ||||
Ввод с Т2 |
Рег. № 47957-11 |
Рег. № 46784-11 |
Рег. № 48266-11 |
реактивная |
2,5 |
5,7 | ||
18 |
РП-10 кВ 1 с.ш. 10 кВ яч .2 |
ТОЛ-10-I Ктт=1000/5 Кл.т. 0,5 |
ЗНОЛП-ЭК-10 Ктн=10000/^3/ 100/V3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 Кл.т. 0,5S/1,0 |
HP ProLiant DL160 |
активная реактивная |
1,3 2,5 |
3,3 5,7 |
Рег. № 47959-11 |
Рег. № 40014-08 |
Рег. № 48266-11 |
Gen8 | |||||
19 |
РП-10 кВ 2 с.ш. 10 кВ яч.13 |
ТОЛ-10-I Ктт=1000/5 Кл.т. 0,5 |
ЗНОЛПМИ-10 Ктн=10000/^3/ 100/V3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 Кл.т. 0,5S/1,0 |
активная реактивная |
1,3 2,5 |
3,3 5,7 | |
Рег. № 47959-11 |
Рег. № 46738-11 |
Рег. № 48266-11 | ||||||
20 |
РП-10 кВ 1 с.ш. 10 кВ яч .6 |
ТОЛ-10-I Ктт=1000/5 Кл.т. 0,5 |
ЗНОЛП-ЭК-10 Ктн=10000/^3/ 100/V3 Кл.т. 0,5 |
Меркурий 234 ARTM2-00 Кл.т. 0,5S/1,0 |
активная реактивная |
1,3 2,5 |
3,3 5,7 | |
Рег. № 47959-11 |
Рег. № 40014-08 |
Рег. № 48266-11 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
21 |
РП-10 кВ 2 с.ш. 10 кВ яч .9 |
ТОЛ-10-I Ктт=1000/5 Кл.т. 0,5 |
ЗНОЛПМИ-10 Ктн=10000/^3/ 100/^3 Кл.т. 0,5 |
Меркурий 234 ARTM2-00 Кл.т. 0,5S/1,0 |
активная реактивная |
1,3 2,5 |
3,3 5,7 | |
Рег. № 47959-11 |
Рег. № 46738-11 |
Рег. № 48266-11 | ||||||
РТП-2 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
ЗНОЛПМИ-10 Ктн=10000/^3/ 100/^3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 |
активная |
1,3 |
3,3 | ||
22 |
ная карусель» 1 с . ш . 10 кВ яч . 1 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
реактивная |
2,5 |
5,7 | ||
Рег. № 40732-09 |
Рег. № 46738-11 |
Рег. № 48266-11 | ||||||
РТП-2 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
ЗНОЛПМИ-10 Ктн=10000/^3/ 100/^3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 |
HP ProLi- |
активная |
1,3 |
3,3 | |
23 |
ная карусель» 4 с. ш . 10 кВ яч . 44 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
ant DL160 Gen8 |
реактивная |
2,5 |
5,7 | |
Рег. № 40732-09 |
Рег. № 46738-11 |
Рег. № 48266-11 | ||||||
РТП-2 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
ЗНОЛПМИ-10 Ктн=10000/^3/ 100/V3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 |
активная |
1,3 |
3,3 | ||
24 |
ная карусель» 1 с . ш . 10 кВ яч . 2 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
реактивная |
2,5 |
5,7 | ||
Рег. № 40732-09 |
Рег. № 46738-11 |
Рег. № 48266-11 | ||||||
РТП-2 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
НОЛ-СЭЩ-10 Ктн=10000/^3/ 100/V3 Кл.т. 0,5 |
Меркурий 234 ARTM2-00 |
активная |
1,3 |
3,3 | ||
25 |
ная карусель» 2 с . ш . 10 кВ яч . 5 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
реактивная |
2,5 |
5,7 | ||
Рег. № 40732-09 |
Рег. № 35955-07 |
Рег. № 48266-11 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
РТП-2 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
НОЛ-СЭЩ-10 Ктн=10000/^3/ 100/^3 Кл.т. 0,5 |
Меркурий 234 ARTM2-00 |
активная |
1,3 |
3,3 | ||
26 |
ная карусель» 3 с. ш . 10 кВ яч . 40 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
реактивная |
2,5 |
5,7 | ||
Рег. № 40732-09 |
Рег. № 35955-07 |
Рег. № 48266-11 | ||||||
РТП-2 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
ЗНОЛПМИ-10 Ктн=10000/^3/ 100/^3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 |
активная |
1,3 |
3,3 | ||
27 |
ная карусель» 4 с. ш . 10 кВ яч . 43 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
реактивная |
2,5 |
5,7 | ||
Рег. № 40732-09 |
Рег. № 46738-11 |
Рег. № 48266-11 | ||||||
РТП-1 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
НОЛ-СЭЩ-10 Ктн=10000/^3/ 100/^3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 |
HP ProLi- |
активная |
1,3 |
3,3 | |
28 |
ная карусель» 1 с . ш . 10 кВ яч . 1 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
ant DL160 Gen8 |
реактивная |
2,5 |
5,7 | |
Рег. № 40732-09 |
Рег. № 35955-07 |
Рег. № 48266-11 | ||||||
РТП-1 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
НОЛ-СЭЩ-10 Ктн=10000/^3/ 100/V3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 |
активная |
1,3 |
3,3 | ||
29 |
ная карусель» 2 с. ш . 10 кВ яч . 42 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
реактивная |
2,5 |
5,7 | ||
Рег. № 40732-09 |
Рег. № 35955-07 |
Рег. № 48266-11 | ||||||
РТП-1 10 кВ «Гор- |
ARJP3/N2F Ктт=750/5 |
НОЛ-СЭЩ-10 Ктн=10000/^3/ 100/V3 Кл.т. 0,5 |
Меркурий 234 ARTM-00 |
активная |
1,3 |
3,3 | ||
30 |
ная карусель» 1 с . ш . 10 кВ яч . 2 |
Кл.т. 0,5 |
Кл.т. 0,5S/1,0 |
реактивная |
2,5 |
5,7 | ||
Рег. № 40732-09 |
Рег. № 35955-07 |
Рег. № 48266-11 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
31 |
РТП-1 10 кВ «Горная карусель» 2 с. ш. 10 кВ яч. 41 |
ARJP3/N2F Ктт=750/5 Кл.т. 0,5 Рег. № 40732-09 |
НОЛ-СЭЩ-10 Ктн=10000/^3/ 100/V3 Кл.т. 0,5 Рег. № 35955-07 |
Меркурий 234 ARTM-00 Кл.т. 0,5S/1,0 Рег. № 48266-11 |
HP ProLiant DL160 Gen8 |
активная реактивная |
1,3 2,5 |
3,3 5,7 |
Примечания:
интервале времени 30 минут.
силы тока 2 % от 1ном, cos j = 0,8инд.
|
Таблица 3 - Состав ИК АИИС КУККЭ для измерения параметров сети и параметров качества электрической энергии
Наименование присоединения |
Состав измерительного канала напряжения | ||
ТН |
Прибор измерений ПКЭ |
Сервер | |
РП-10 кВ 1 с.ш. 10 кВ |
ЗНОЛП-ЭК-10 Ктн=10000/^3/100/^3 Кл.т. 0,5 Рег. № 40014-08 |
Ресурс-ПКЭ-1.7-ОЭ-А Рег. № 32696-12 |
HP ProLiant DL160 Gen8 |
РП-10 кВ 2 с.ш. 10 кВ |
ЗНОЛПМИ-10 Ктн=10000/^3/100/^3 Кл.т. 0,5 Рег. № 46738-11 |
Ресурс-ПКЭ-1.7-ОЭ-А Рег. № 32696-12 | |
РТП-2 10 кВ «Горная карусель» 1 с.ш. 10 кВ |
ЗНОЛПМИ-10 Ктн=10000/^3/100/^3 Кл.т. 0,5 Рег. № 46738-11 |
Ресурс-ПКЭ-1.7-ОЭ-А Рег. № 32696-12 | |
РТП-2 10 кВ «Горная карусель» 4 с.ш. 10 кВ |
ЗНОЛПМИ-10 Ктн=10000/^3/100/^3 Кл.т. 0,5 Рег. № 46738-11 |
Ресурс-ПКЭ-1.7-ОЭ-А Рег. № 32696-12 | |
РТП-1 10 кВ «Горная карусель» 1 с.ш. 10 кВ |
НОЛ-СЭЩ-10 Ктн=10000/^3/100/^3 Кл.т. 0,5 Рег. № 35955-07 |
Ресурс-ПКЭ-1.7-ОЭ-А Рег. № 32696-12 | |
РТП-1 10 кВ «Горная карусель» 2 с.ш. 10 кВ |
НОЛ-СЭЩ-10 Ктн=10000/^3/100/^3 Кл.т. 0,5 Рег. № 35955-07 |
Ресурс-ПКЭ-1.7-ОЭ-А Рег. № 32696-12 | |
Примечания:
|
Таблица 4 - Метрологические характеристики измерений параметров сети (для ИК, указанных в таблице 3)
Измеряемый параметр |
Метрологические характеристики | |
Среднеквадратическое значение напряжения U, В |
Границы допускаемой основной относительной погрешности, (±6) % |
Границы допускаемой относительной погрешности в рабочих условиях, (±6) % |
0,63 |
0,64 | |
Частота f, Гц |
Границы допускаемой основной абсолютной погрешности, (±Д) |
Границы допускаемой абсолютной погрешности в рабочих условиях, (±Д) |
0,01 |
0,02 | |
Примечания:
|
Таблица 5 - Метрологические характеристики измерений ПКЭ (для ИК, указанных в таблице 3)
Измеряемый параметр |
Метрологические характеристики | |
Границы допускаемой основной абсолютной погрешности, (±Д) |
Границы допускаемой абсолютной погрешности в рабочих условиях, (±Д) | |
Установившееся отклонение напряжения dUy, % |
0,66 |
0,69 |
Отрицательное отклонение напряжения dU(.), % |
0,63 |
0,64 |
Положительное отклонение напряжения dU(+), % |
0,63 |
0,64 |
Отклонение частоты Af, Гц |
0,01 |
0,02 |
Коэффициент несимметрии напряжений по обратной последовательности K2U, % |
0,57 |
0,59 |
Коэффициент n-й гармонической составляющей напряжения KU(n), % |
Не нормируются | |
Примечания:
|
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Количество ИК для измерения активной и реактивной энергии |
31 |
Количество ИК для измерения параметров сети и параметров качества |
6 |
электрической энергии | |
Нормальные условия: | |
параметры сети: | |
- напряжение, % от ином |
от 95 до 105 |
- ток для ИК №№ 1, 7, 11, 12, 18-31, % от 1ном |
от 5 до 120 |
- ток для ИК №№ 2-6, 8-10, 13-17, % от 1ном |
от 1 до 120 |
- коэффициент мощности |
0,9 |
- частота, Гц |
от 49,8 до 50,2 |
температура окружающей среды, °С |
от +15 до +25 |
Условия эксплуатации: | |
параметры сети: | |
- напряжение, % от ином |
от 90 до 110 |
- ток для ИК №№ 1, 7, 11, 12, 18-31, % от 1ном |
от 5 до 120 |
- ток для ИК №№ 2-6, 8-10, 13-17, % от 1ном |
от 1 до 120 |
- коэффициент мощности: | |
- COSф |
0,5 до 1,0 |
- simp |
от 0,5 до 0,87 |
- частота, Гц |
от 49,8 до 50,2 |
температура окружающей среды для ТТ и ТН, °С |
от -45 до +40 |
температура окружающей среды в месте расположения | |
счетчиков, °С |
от +10 до +40 |
температура окружающей среды в месте расположения | |
приборов измерений ПКЭ, °С |
от +10 до +40 |
Надежность применяемых в АИИС КУККЭ компонентов: | |
счетчики: | |
- среднее время наработки на отказ, ч, не менее |
220000 |
- среднее время восстановления работоспособности, ч |
2 |
приборы измерений ПКЭ: | |
- среднее время наработки на отказ, ч, не менее |
45000 |
- среднее время восстановления работоспособности, ч |
2 |
сервер: | |
- среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч |
1 |
Глубина хранения информации: | |
счетчики: | |
- тридцатиминутный профиль нагрузки в двух направлениях, | |
сутки, не менее |
170 |
- при отключении питания, лет, не менее |
5 |
приборы измерений ПКЭ: | |
- значений статистических характеристик ПКЭ за 24 ч, | |
месяцы, не менее |
3 |
- значений частоты за 10 с, сутки, не менее |
9 |
- средних за 1 мин значений ПКЭ, сутки, не менее |
9 |
Продолжение таблицы 6
1 |
2 |
- средних за 10 минут значений ПКЭ, сутки, не менее |
9 |
- средних за 2 ч значений ПКЭ, сутки, не менее |
30 |
|
3000 |
не менее |
5000 |
- архив отклонений, количество событий, не менее |
3500 |
- гистограммы результатов измерений, сутки, не менее |
4 |
- при отключении питания, лет, не менее |
5 |
сервер: - хранение результатов измерений и информации состояний | |
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника
бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может
передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
- журнал прибора измерений ПКЭ:
- параметрирования;
- пропадания напряжения;
- коррекции времени в приборе измерений ПКЭ.
- журнал сервера:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и сервере ;
- пропадание и восстановление связи со счетчиком и прибором измерений ПКЭ.
Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- счетчика электрической энергии;
- прибора измерений ПКЭ;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера.
- защита на программном уровне информации при хранении, передаче,
параметрировании:
- счетчика электрической энергии;
- прибора измерений ПКЭ;
- сервера.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- приборах измерений ПКЭ (функция автоматизирована);
- ИВК (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений;
- о результатах измерений (функция автоматизирована).
Цикличность:
- измерений активной и реактивной электроэнергии и мощности - 30 мин (функция
автоматизирована);
- сбора результатов измерений активной и реактивной электроэнергии и мощности -
30 мин (функция автоматизирована);
- измерений ПКЭ - 10 периодов основной частоты (функция автоматизирована);
- объединение результатов измерений ПКЭ - на интервалах, равных 3 с, 1 мин,
10 мин, 2 ч.
