Номер по Госреестру СИ: 67379-17
67379-17 Вакуумметры комбинированные
(PCG)
Назначение средства измерений:
Вакуумметры комбинированные PCG предназначены для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметры комбинированные
Рисунок № 1
Внешний вид.
Вакуумметры комбинированные
Рисунок № 2
Внешний вид.
Вакуумметры комбинированные
Рисунок № 3
Программное обеспечение
Вакуумметры комбинированные PCG оснащены встроенным программным обеспечением (далее - ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для нормального функционирования вакуумметра по сбору, обработке и отображению результатов измерений, управления интерфейсом и т.д. ПО реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) вакуумметра предприятием-изготовителем.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
VGC50Х |
Идентификационное наименование ПО |
«VGC50Х Firmware» |
Номер версии * (идентификационный номер) ПО |
V1.00 |
Цифровой идентификатор ПО |
0x8526FT1F |
Другие идентификационные данные (если имеются) |
Отсутствуют |
Примечание. * - номер версии ПО должен быть не ниже указанного в таблице |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений
«средний» по Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик вакуумметров комбинированных PCG.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководств по эксплуатации и паспорта. На корпус контроллера знак наклеивается.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам комбинированным PCGГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 110-8 до 1103 Па
Техническая документация компании «INFICON AG», Лихтенштейн
Поверка
Поверкаосуществляется по документу «Вакуумметры комбинированные PCG. Паспорт», раздел «Поверка», утвержденному 03.02.2017 ФГУП «ВНИИМ им. Д.И. Менделеева».
Основные средства поверки:
-
- Датчики давления мембранно-емкостные Баратрон 690А и 698А с блоком питания и индикации 670В, диапазон измерений (1-10’3-1,3-105) Па, пределы допускаемой основной относительной погрешности ± (2...0,05) %, рег. № 31815-06;
-
- Барометр образцовый переносный БОП-1М-2, диапазон измерений (5-1100) гПа, пределы допускаемой абсолютной погрешности ±10 Па, рег . № 26469-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «INFICON AG», ЛихтенштейнАдрес: Alte Landstrasse 6, LI-9496 Balzers, Liechtenstein
Тел.: +423/3883111; Факс: +423/3883700
Web-сайт: www.inficon.com
Заявитель
ООО «ЭмЭсЭйч Техно Москва»ИНН 7720730540
Адрес: Москва, ул. 2-ая Энтузиастов, д.5, корп.3 Тел.: +7 (495) 722-12-90; Факс: +7 (495) 543-60-25 E-mail: info@msht.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: + 7 (812) 251-7601; факс: + 7 (812) 713-0114
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия вакуумметров комбинированных PCG основан на зависимости между измеряемым давлением и изменением электрической емкости, вызванной упругой деформацией чувствительного элемента, и теплопроводности газа, зависящей от плотности и, следовательно, от давления.
Конструктивно вакуумметр состоит из двух блоков - преобразователя абсолютного давления (далее - преобразователя) PCG55X и контроллера VGC50X, соединенных кабелем.
Преобразователь может быть любым из трех модификаций: PCG550 (имеет катод, изготовленный из вольфрама), PCG552 (катод - из никеля) и PCG554 (катод - с керамической оболочкой). Контроллер VGC50Х может быть любым из трех модификаций: VGC501-одноканальный, VGC502 - двухканальный, VGC503 - трехканальный.
Преобразователь подсоединяется непосредственно к вакуумной системе, измерительный сигнал от него передается по кабелю к контроллеру, где он обрабатывается и отображается на экране.

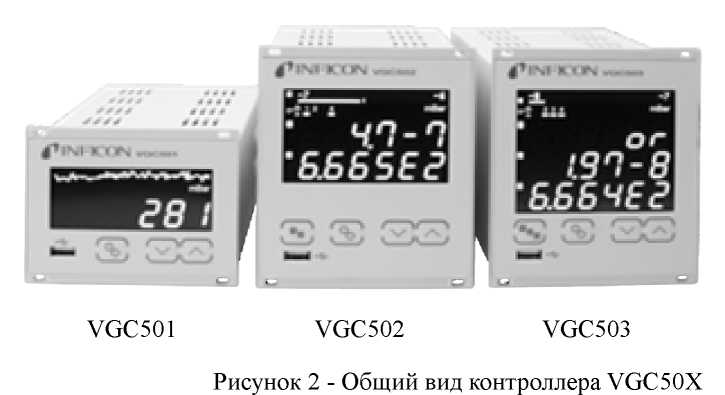

Общий вид преобразователя абсолютного давления PCG55Х приведен на рисунке 1, общий вид контроллера VGC50Х - на рисунке 2.

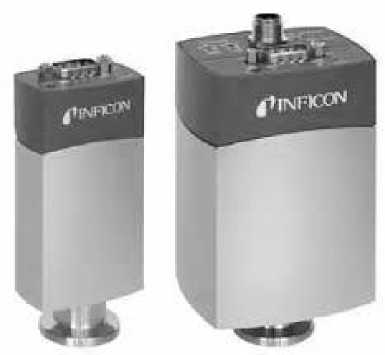

а) Измерительные преобразователи абсолютного давления PCG55X

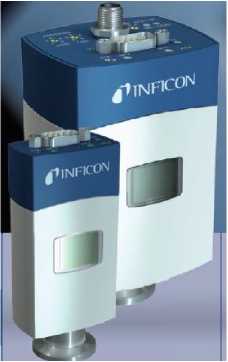

б) измерительные преобразователи абсолютного давления PCG55X с ЖК дисплеем
Рисунок 1 - Общий вид преобразователя абсолютного давления PCG55Х
Пломбирование вакуумметра комбинированного PCG не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Вакуумметр комбинированный PCG в составе: Преобразователь абсолютного давления измерительный |
PCG550 или PCG552 или PCG554 |
1 шт. по заказу |
Продолжение таблицы 4
1 |
2 |
3 |
Контроллер |
VGC501 или VGC502 или VGC503 |
1 шт. по заказу |
Кабель |
1 шт. | |
Вакуумметры комбинированные PCG. Паспорт |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений абсолютного давления, Па |
от 0,05 до 1Д105 |
Пределы допускаемой относительной погрешности, % в диапазоне от 0,05 до 0,1 Па включ. |
±50 |
в диапазоне св. 0,1 до 10000 Па включ. |
±15 |
в диапазоне св. 10 до 95 кПа включ. |
±5 |
в диапазоне св. 95 до 100 кПа включ. |
±2,5 |
Выходной сигнал: цифровой интерфейс |
RS232 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение постоянного тока (для преобразователя), В |
от 15 до 30 |
- напряжение переменного тока (для контроллера), В |
от 100 до 240 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, не более | |
- преобразователя, Вт |
3 |
- контроллера, ВА | |
VGC501 |
45 |
VGC502 |
65 |
VGC503 |
90 |
Масса, кг, не более, | |
преобразователя |
0,13 |
контроллера: | |
VGC501 |
0,85 |
VGC502 |
1,10 |
VGC503 |
1,14 |
Г абаритные размеры, мм, не более преобразователя | |
- высота |
100 |
- ширина |
28 |
- длина |
45 |
контроллера VGC501 | |
- высота |
204 |
- ширина |
84 |
- длина |
107 |
контроллеров VGC502, VGC503 | |
- высота |
204 |
- ширина |
104 |
- длина |
129 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
От + 10 до + 50 |
- относительная влажность, %, не более |
80 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
35000 |
