Номер по Госреестру СИ: 67332-17
67332-17 Призмы правильные многогранные
(ППМ)
Назначение средства измерений:
Призмы правильные многогранные ППМ (далее - призмы) предназначены для измерений углов промышленных изделий и передачи единицы плоского угла рабочим средствам измерений углов.

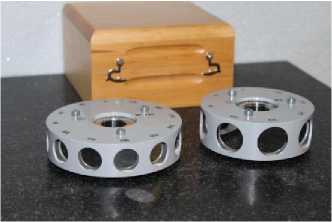

Внешний вид.
Призмы правильные многогранные
Рисунок № 1
Внешний вид.
Призмы правильные многогранные
Рисунок № 2
Внешний вид.
Призмы правильные многогранные
Рисунок № 3
Внешний вид.
Призмы правильные многогранные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации, в правом верхнем углу, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к призмам правильным многогранным ППМ
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 22 от 19 января 2016 г.
МИ 1758-87 ГСИ. Меры плоского угла призматические. Методика поверки
ГОСТ 2875-88 Меры плоского угла призматические. Общие технические условия ТУ 4381-002-87265916-2014 Призмы правильные многогранные ППМ. Технические условия
Поверка
Поверкаосуществляется по документу МИ 1758-87 «ГСИ. Меры плоского угла призматические. Методика поверки».
Основные средства поверки:
- гониометр 2 разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта от 19 января 2016 г. № 22.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт в виде оттиска клейма.
Изготовитель
Общество с ограниченной ответственностью «Энергоавтоматика»
(ООО «Энергоавтоматика»)
ИНН 3444160499
Адрес: 400087, г. Волгоград, ул. Рокосовского, д. 38, оф. 1/2
Тел./факс: (8442) 36-80-10
E-mail: volgamash@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: (831) 428-78-78, факс: (831) 428-57-48
Е-mail: mail@nncsm.ru
Призмы представляют собой многозначные угловые меры, в основании которых лежит правильный многогранник, имеющий форму прямой призмы с различным числом боковых граней, которые являются измерительными поверхностями, попарно образующие рабочие углы.
Рабочие углы призм заданы между перпендикулярами к измерительным поверхностям призм в плоскостях измерения.
Призмы выполнены из цельных заготовок стали марки ШХ-15 ГОСТ 801-78, с последующей доводкой её основных геометрических параметров.
На верхних поверхностях призм нанесены номинальные значения углов в градусах от первой грани в направлении, противоположном ходу часовой стрелки.
Призмы выпускаются 5-ти модификаций, отличительные особенности которых заключаются в количестве измерительных поверхностей (боковых граней) числом: 8, 12, 18, 24 и 36.
Общий вид призм представлен на рисунках 1 - 5.
Общий вид оправы представлен на рисунке 6.
Рисунок 1 - Общий вид Рисунок 2 - Общий вид Рисунок 3 - Общий вид
призм ППМ 4-8-0 призм ППМ 4-12-0 призм ППМ 4-18-0
Рисунок 4 - Общий вид
призм ППМ 4-24-0
Рисунок 5 - Общий вид
призм ППМ 4-36-0
Рисунок 6 - Общий вид оправы
Пломбирование призм правильных многогранных ППМ не предусмотрено.
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
ППМ | |||||
4-8-0 |
4-12-0 |
4-18-0 |
4-24-0 |
4-36-0 | |
Класс точности по ГОСТ 2875-88 |
0 | ||||
Количество измерительных поверхностей (боковых граней) призмы |
8 |
12 |
18 |
24 |
36 |
1ределы допускаемых отклонений от номинальных значений рабочих углов, '' |
±5 | ||||
Допуск перпендикулярности измерительных поверхностей к базовой поверхности призмы, '', не более |
±15 | ||||
Допуск плоскостности измерительных поверхностей, мкм, не более |
0,05 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
ППМ | |||||
4-8-0 |
4-12-0 |
4-18-0 |
4-24-0 |
4-36-0 | |
Габаритные размеры, мм
|
90 25 |
100 25 |
120 25 |
138 26 |
180 28 |
Диаметр центрального отверстия, мм |
20Н |
[7 |
32Н7 | ||
Масса, не более, кг |
1,0 |
1,2 |
1,7 |
2,2 |
3,6 |
Условия эксплуатации:
Относительная влажность воздуха, % Атмосферное давление, кПа |
от +17 до +23 0,5 2 60±20 от 84 до 106 | ||||
Средний срок службы, лет, не менее |
10 |
