Номер по Госреестру СИ: 67319-17
67319-17 Полигон пространственный эталонный
(Тюменский)
Назначение средства измерений:
Полигон пространственный эталонный Тюменский (далее - Полигон) предназначен для хранения и передачи размера единиц длины и высот рабочим средствам измерений (навигационной и геодезической аппаратуре пользователей космических навигационных систем, свето-и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям).

Внешний вид.
Полигон пространственный эталонный
Рисунок № 1

Внешний вид.
Полигон пространственный эталонный
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на табличку опознавательного столба пункта № 1 методом гравировки и на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полигону пространственному эталонному Тюменскому
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
РТМ 68-8.20-93 Полигоны геодезические. Общие технические требования.
Поверка
Поверка осуществляется по документу 4433-001-02567811 МП «Полигон пространственный эталонный Тюменский. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 4 июля 2016 г.Основные средства поверки:
- измерительная лента (рулетка) 30 метров ГОСТ 7502-98;
- нивелир цифровой DiNi 0.3 с инварными рейками, СКП на 1 км двойного хода не более 0,5 мм, рег. номер 58746-14;
-
- государственный первичный специальный эталон единицы длины ГЭТ 199-2012, пределы допускаемых абсолютных значений среднего квадратического отклонения результата измерений между пунктами:
-
- на нижней границе диапазона, не более 0,05 мм;
-
- на верхней границе диапазона, не более 20 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
ИНН 5407110983
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел. (383)210-08-14, факс (383) 210-13-60
www.sniim.ru
E-mail: director@sniim.ru
Заявитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
ИНН 7203004003
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Юридический адрес: 625027, г. Тюмень, ул. Минская, д. 88
Тел. (3452) 20-62-95, факс (3452) 28-00-84
www.csm72.ru
E-mail: mail@csm72.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип передачи размера единицы длины и превышений Полигона заключается в определении метрологических параметров Полигона (геоцентрических координат и их разностей - приращений координат, длин линий, превышений (высот), ускорения силы тяжести) рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих параметров Полигона.
Полигон расположен в Ялуторовском районе Тюменской области. Линейный базис расположен вдоль автодороги на линейную производственно-диспетчерскую станцию «Денисово», поворот с федеральной дороги Р-402 на 46 км западнее г. Тюмень, вычислительный центр находится по адресу г. Тюмень, ул. Минская 88.
Полигон включает в себя: сеть геодезических пунктов, линейный базис, набор эталонных приращений координат (двенадцать линий), нивелирный полигон и вычислительный центр.
Полигон состоит из семи пунктов (рисунок 1), четыре из которых - пункты Государственной геодезической сети (построены в 1970-80 гг.), один пункт - установлен на крыше административного здания ФБУ «Тюменский ЦСМ», г. Тюмень, ул. Минская, д. 88.
Все пункты Полигона закреплены на местности центрами долговременной сохранности, пункты № 1, № 8 и пункт «Тюменский ЦСМ» оборудованы устройствами для принудительного центрирования. Центры пунктов Государственной геодезической сети (триангуляция 2 класса) не имеют принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Высоты пунктов определены геометрическим нивелированием по программе II класса и связаны с Балтийской и подход ко всем пунктам Полигона возможен в любое время года.
системой высот. Подъезд
к исходному (опорному) приняты центры пунктов
Для обеспечения прослеживаемости результатов измерений эталону системы координат в соответствии с ГОСТ Р 8.739-2011 Государственной геодезической сети: «Хуторок», «Селянкино», «Черная речка» и «Тугарский».
Внешний вид пункта с указанием места нанесения знака утверждения типа приведен на рисунке 2.
Рисунок 1 - Схема расположения пунктов Полигона (совокупность опорных пунктов)
Место нанесения знака утверждения типа

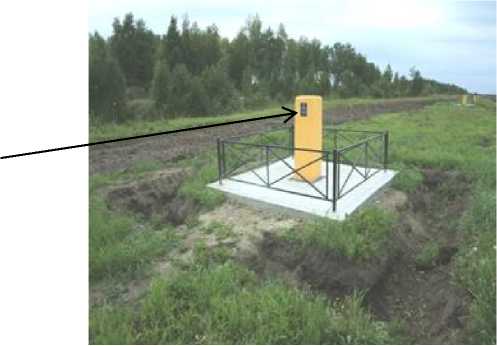

Рисунок 2 - Внешний вид пункта № 1
Пломбирование Полигона не предусмотрено.
Программное обеспечение отсутствует.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Обозначе ние |
Заводской номер |
Количество, шт. |
Примечание |
|
1 Полигон пространственный эталонный Тюменский в |
1 | |||
|
составе: |
4433-001- |
Нивелирная сеть | ||
|
- полигон нивелирный |
02567811- |
Н000011918 |
1 |
II класса |
|
4433-001-02567811-001 |
001 |
1 |
7 пунктов | |
|
1 |
8 пунктов | ||
|
2 Вычислительный центр в |
1 | |||
|
составе: |
1 | |||
|
1 | |||
|
питания | ||||
|
4 Методика поверки |
1 | |||
|
5 Руководство по эксплуатации (на компакт-диске) |
1 | |||
|
6 Паспорт |
1 |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон линейных измерений, м |
от 25 до 40251 |
|
Диапазон измерений приращений координат, м |
от 2000 до 45291 |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 при измерениях длин линий и приращений координат пунктов полигона в системе WGS-84, в плане, мм |
±(1 + 1-10’7-D), где D - измеренная длина базиса в миллиметрах |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальные значения длин линий Полигона, м |
2000, 4966, 6959, 18398, 27033, 27158, 28784, 40251, 40942, 42560, 43336, 45291 |
|
Длины сторон треугольника: пункт «Тюменский ЦСМ» - пункт № 1 - пункт № 8, м |
40942, 2000, 40251 |
|
Длины сторон треугольника: пункт «Тюменский ЦСМ» - пункт «Черная речка» - пункт «Хуторок», м |
27158, 28784, 27033 |
|
Длины сторон треугольника: пункт «Тугарский» - пункт № 1 - пункт № 8, м |
4966, 2000, 6959 |
|
Номинальные значения длин линейного базиса, м: № 1 - № 2 |
50 |
|
№ 1 - № 3 |
100 |
|
№ 1 - № 4 |
150 |
|
№ 1 - № 5 |
200 |
|
№ 1 - № 6 |
500 |
|
№ 1 - № 7 |
1000 |
|
№ 1 - № 8 |
2000 |
|
Доверительные границы абсолютной погрешности измерений длин линейного базиса при доверительной вероятности 0,95, мм |
±(1 + 1-10’7<D) |
|
Диапазон высот нивелирного полигона, м |
от 60 до 117 |
|
Класс нивелирования Допускаемая средняя квадратическая погрешность |
II |
|
измерений превышений на 1 км двойного хода, мм |
2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электропитания вычислительного центра (ФБУ | |
|
«Тюменский ЦСМ»): | |
|
напряжение переменного тока, В, |
от 187 до 242 |
|
частота переменного тока, Гц, |
50±1 |
|
потребляемая мощность, кВ • А |
1 |
|
Средний срок службы, лет, не менее |
60 |
|
Условия эксплуатации по группам Д1 и В1 ГОСТ Р 52931- | |
|
2008, со следующими уточнениями: | |
|
• оборудование на открытом воздухе: | |
|
- диапазон рабочих температур, °С |
от -20 до +40 |
|
- верхнее значение относительной влажности воздуха | |
|
при 30 °С, без конденсации влаги, % |
98 |
|
- атмосферное давление, кПа |
от 85 до 105 |
|
• оборудование в отапливаемом помещении вычислитель- | |
|
ного центра: | |
|
- диапазон рабочих температур, °С |
от 10 до 35 |
|
- верхнее значение относительной влажности воздуха | |
|
при 30 °С, без конденсации влаги, % |
80 |
|
- атмосферное давление, кПа |
от 85 до 105 |
