Номер по Госреестру СИ: 67315-17
67315-17 Стенды одноосные автоматизированные
(СОА)
Назначение средства измерений:
Стенды одноосные автоматизированные СОА (далее по тексту - стенды) предназначены для воспроизведений и измерений угловой скорости и углового перемещения.
Внешний вид.
Стенды одноосные автоматизированные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) является встроенным и функционирует на компьютере под управлением операционной системы Microsoft Windows XP/Vista/7.
Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:
- управление приводом стенда;
- воспроизведение и отображение значений угловой скорости;
- измерение и отображение результатов измерений углового положения.
ПО устанавливается на предприятии-изготовителе и недоступно для изменений вне заводских условий без использования специального оборудования производителя.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения стенда
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
StendControl |
Номер версии (идентификационный номер) ПО |
2.0 и выше |
Цифровой идентификатор (контрольной суммы исполняемого кода) ПО |
35B2C1, CRC32 |
Примечание: значение контрольной суммы приведено для версии 2.0. |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку электромеханической системы фотохимическим методом и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам одноосным автоматизированным СОА
СОА.001.ТУ Стенды одноосные автоматизированные СОА. Технические условия
Поверка
Поверкаосуществляется по документу МП 253-009-2017 «Стенды одноосные автоматизированные СОА. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 25.01.2017 г.
Основные средства поверки:
- призмы правильные многогранные ППМ, рег. № 62371-15;
- частотомер электронно-счётный Ч3-85/3, рег. № 32359-06;
- автоколлиматоры цифровые TriAngle TA и TriAngle TA HS, рег. № 47437-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на информационную табличку блока электроники.
Изготовитель
Общество с ограниченной ответственностью «ИНЕРТЕХ» (ООО «ИНЕРТЕХ») ИНН 7813482900
Адрес: 197022, г. Санкт-Петербург, ул. Инструментальная д.6
Тел./факс: (981) 812-4271
Web-сайт: inertech-ltd.com
E-mail: sales@inertech-ltd.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский проспект, 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия стенда основан на преобразовании вращения вала двигателя в прецизионное угловое перемещение поворотной платформы стенда с заданной скоростью.
Стенд представляет собой оптико-механический аппаратно-программный комплекс и состоит из электромеханической системы и блока электроники.
Электромеханическая система представляет собой поворотную платформу, на оси вращения которой расположены датчик угла и серводвигатель. Для подключения исследуемого прибора электромеханическая система стенда оснащена токосъёмником, контакты которого выведены на поворотную платформу.
Блок электроники включает в себя систему управления двигателями, блок питания и компьютер.
Стенды СОА выпускаются в двух модификациях: СОА-15 и СОА-2, которые отличаются грузоподъёмностью, диапазоном и погрешностью измерений угловой скорости и углового перемещения.
Общий вид стенда, схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.
1а
1б

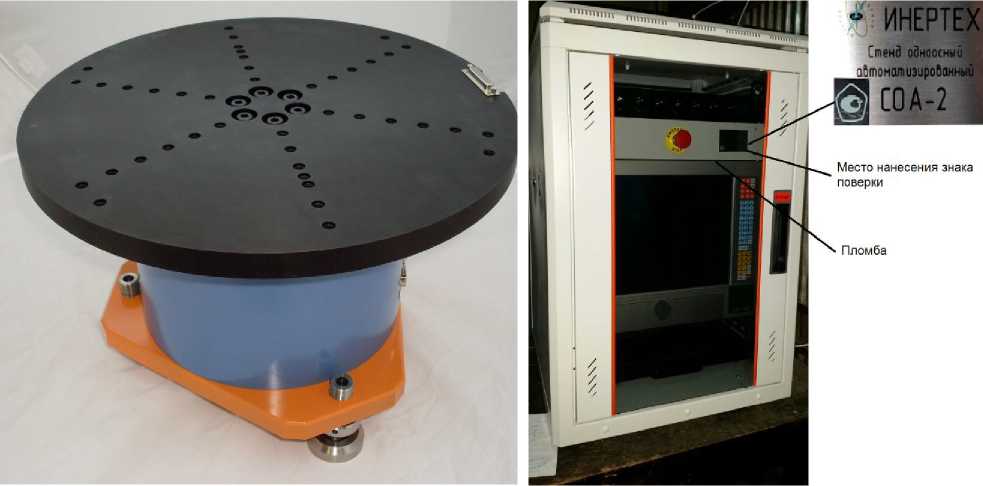

Рисунок 1 - Общий вид стенда. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки. 1а-электромеханическая система, 1б - блок электроники
Таблица 2 - Метрологический характеристики
Наименование характеристики |
Значение | |
СОА-2 |
СОА-15 | |
Диапазон воспроизведений угловой скорости, °/с |
±720 |
±1500 |
Диапазон измерений углового перемещения, градус |
±360 | |
Пределы допускаемой относительной погрешности воспроизведений угловой скорости при измерении на угле 360°, %
|
±0,05 ±0,02 |
±0,1 ±0,05 |
Пределы допускаемой абсолютной погрешности измерений углового перемещения, секунда |
±2,5 |
±15 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
СОА-2 |
СОА-15 | |
Параметры электропитания: | ||
- напряжение переменного тока, В |
230±23 | |
- частота переменного тока, Гц |
50±1 | |
Потребляемая мощность, кВ •А, не более |
5 |
1,5 |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от +10 до +35 | |
- относительная влажность воздуха, %, не более |
85 | |
Масса, кг, не более | ||
- электромеханическая система |
100 |
50 |
- блок электроники |
20 |
10 |
Г абаритные размеры, мм, не более | ||
- электромеханическая система | ||
- диаметр |
500 |
500 |
- высота |
500 |
400 |
- блок электроники | ||
- длина |
500 |
500 |
- ширина |
500 |
500 |
- высота |
700 |
700 |
Грузоподъёмность стенда, кг, не более |
50 |
30 |
Средний срок службы, лет |
10 | |
Средняя наработка до отказа, ч |
10000 |
