Наименование и обозначение

Количество

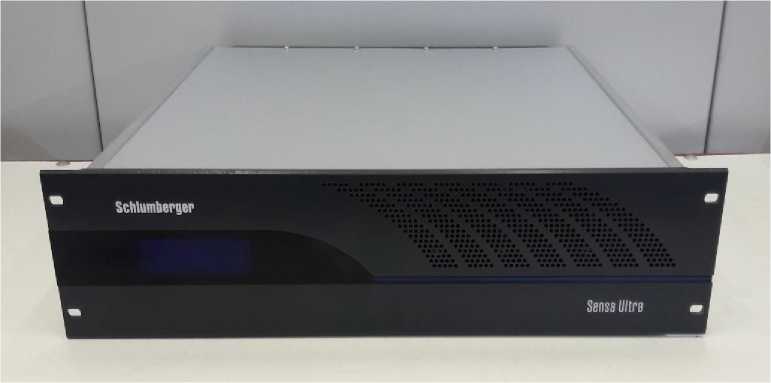

Измеритель температуры волоконно-оптический распределенного типа DTS модели Sensa Ultra (исполнение в соответствии с заказом)

1 шт.

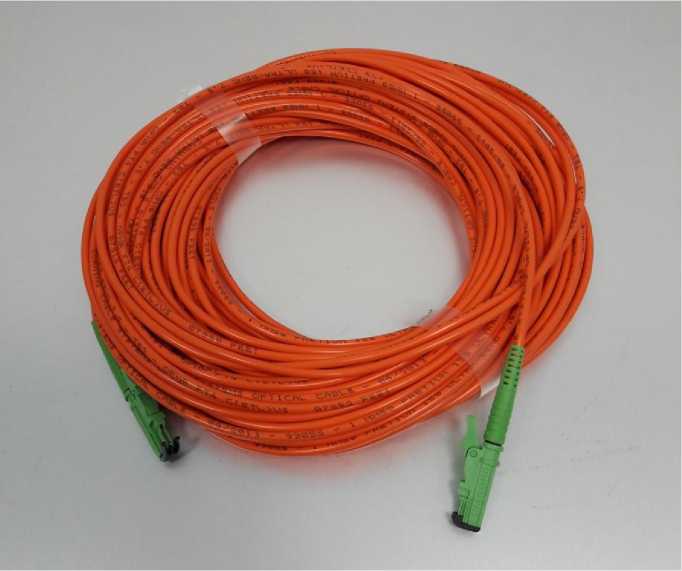

Волоконно-оптический кабель типа MMF50/125

количество и исполнение в соответствии с заказом

Волоконно-оптический кабель типа MMF50/125 для поверки длиной 20 м

количество (не менее 6 шт.) и исполнение в соответствии с заказом)

Диск с калибровочными значениями

1 шт.

Диск с ПО Ultra Studio

1 шт.

Набор кабелей для подключения питания

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 шт.

Методика поверки МП 207.1-017-2016

1 шт.

Наименование характеристики

Значение характеристики

Диапазон измерений температуры, °C⁽¹⁾:

• - при использовании оптоволокна с акрилатным покрытием

• - при использовании оптоволокна с полиимидным покрытием

от -40 до +80 от -196 до +250

Пределы допускаемой абсолютной погрешности при времени измерений 10 или 60 с, °С

±1 (в диапазоне от 0 включ. до +250 °С);

±2 (в диапазоне от -196 до 0 °С)

Время измерений, с, не менее

3

Температурное разрешение для односторонних измерений (в зависимости от времени измерений и длины оптоволокна) ⁽²⁾, °С:

• - при длине оптоволокна 12 км и времени измерений 12 с

• - при длине оптоволокна 15 км и времени измерений 30 с

±1;

±2

Пространственное разрешение (в зависимости от общей длины оптоволокна) ⁽³⁾, м, не менее:

• - при длине оптоволокна до 10 км

• - при длине оптоволокна свыше 10 до 15 км

1;

2

Ресурс оптической мощности (в зависимости от пространственного разрешения разрешение 1 м), дБ:

• - для разрешения 1 м

• - для разрешения 2 м

24;

28

Пропускная способность, МГц •км, не менее

600

Тип оптического волокна (в соответствии с рекомендацией

МСЭ-Т G.651.1)

MMF50/125

Тип источника излучения

импульсный

Длина волны источника излучения, нм

1064

Максимальная средняя мощность излучения, мВт:

2,7

Расстояние между точками измерения (шаг сканирования), м

от 0,1 до 2,0

Длина оптоволокна, км, не более

15

Напряжение питания переменного тока, В

от 100 до 240

Частота переменного тока, Гц

от 50 до 60

Мощность базового модуля, Вт:

• - стандартный рабочий режим

• - максимальный рабочий режим

65

120

Г абаритные размеры оптоволокна, не более, мм

06^х100

Габаритные размеры базового модуля (ширина^хвысота^хглубина), мм, не более:

• - для исполнения для монтажа в стандартную 19-дюймовую стойку или шкаф

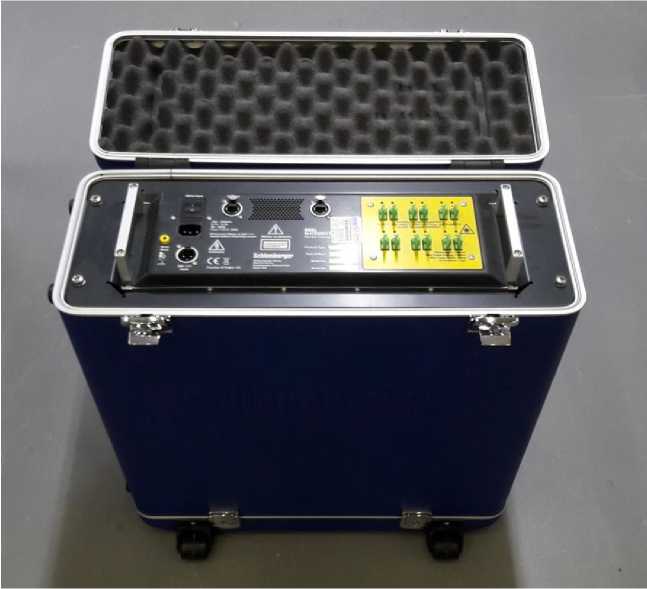

• - для исполнения в твердом переносном кейсе

485x135x500 (без разъемов);

485х135х600 (с разъемами) 580х660х260 (без разъемов); 580x800x260 (с разъемами)

Наименование характеристики

Значение характеристики

Масса базового модуля, кг:

• - для исполнения для монтажа в стандартную 19-дюймовую стойку или шкаф

• - для исполнения в твердом переносном кейсе

14,5;

26

Средняя наработка на отказ, ч

140000

Расчетный срок службы, лет

25

Рабочие условия эксплуатации:

Температура окружающей среды, °C:

• - для оптоволокна с акрилатным покрытием

• - для оптоволокна с полиимидным покрытием

• - для базового модуля

Относительная влажность окружающего воздуха, %, не более

от -40 до +80

от -196 до +250 от 0 до +40

90 (без конденсации)

Примечания:

• 1. Допускается использование приборов в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений.

• 2. Данные значения указывают на одно среднеквадратичное (стандартное) отклонение (СКО) по всему расстоянию измерений постоянной температуры +20 °С без потерь на соединение и затуханием оптоволокна 1,8 дБ/км для используемой длины волны (1064 нм). Значения времени указывают аппаратное время измерений в режиме быстрых измерений при разрешении выборки 1 м.

• 3. Пространственное разрешение представляет собой расстояние между точками 10 % и 90 % при реакции датчика на шаговое изменение температуры в любой точке оптоволокна.
