Номер по Госреестру СИ: 67241-17
67241-17 Твердомеры Роквелла
(2000Т, 2000R, 2000S, 574T, 574R, 574S)
Назначение средства измерений:
Твердомеры Роквелла 2000Т, 2000R, 2000S, 574T, 574R, 574S (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Внешний вид.
Твердомеры Роквелла
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Твердомеры 2000Т, 2000R, 2000S |
Твердомеры 574T, 574R, 574S | |
Идентификационное наименование ПО |
Firmware RB2000 |
R574 |
Номер версии (идентификационный номер) ПО |
не ниже v. 1.0 |
не ниже v. 3-8.7 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла 2000Т, 2000R, 2000S, 574T, 574R, 574S
ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла»
ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования» Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
-
- (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HR3; (83±3) IIRА;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) Ж30Т; (76±6) HR30^
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Buehler, An ITW Company», США
Адрес: 41 Waukegan Road, Lake Bluff, Illinois 60044, USA
Тел.: 847 2956500
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
Юридический адрес: 141401, Московская область, г. Химки, Ленинский проспект, д. 1, корп. 2
ИНН: 7713537016
Тел.: (495) 788-55-23
Факс: (495) 575-41-03
E-mail: info@novatest.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
В модификациях 2000T, 574Т поддерживаются шкалы Роквелла и Супер-Роквелла; в модификациях 2000R, 574R - шкалы Роквелла; в модификациях 2000S, 574S - шкалы Супер-Роквелла.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1, 2 и 3.
Твердомеры 2000Т, 2000R, 2000S
Твердомеры 574T, 574R, 574S

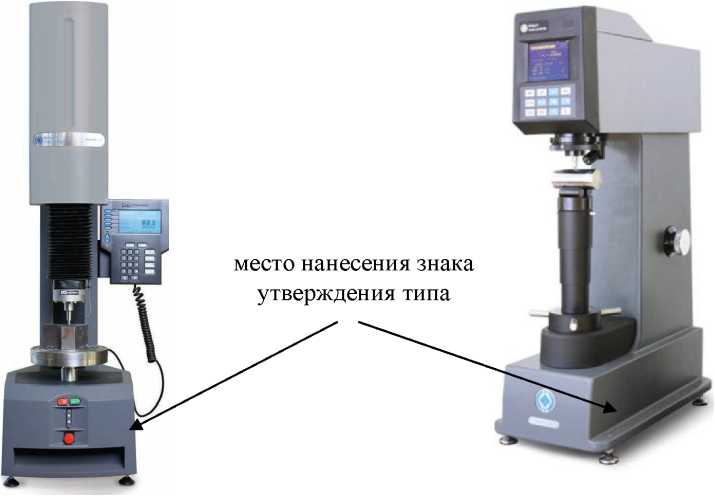

Рисунок 1 - Внешний вид твердомеров
места расположения пломб изготовителя

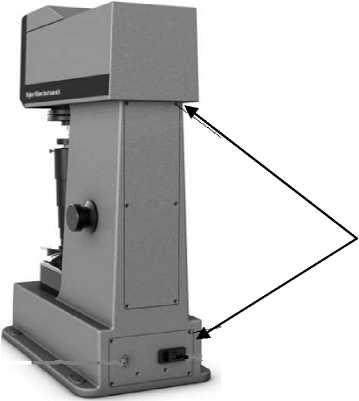

Рисунок 2 - Задняя панель твердомеров
Комплектность твердомеров приведена в таблице 5.
Таблица 5 - Комплектность твердомеров
Наименование |
Количество, шт. |
Примечание |
Твердомер Роквелла 2000Т, или 2000R, или 2000S, или 574T, или 574R, или 574S |
1 |
по заказу |
Стол для испытаний плоский, диаметр 63 мм |
1 | |
Шариковый наконечник, диаметр 1,588 мм |
1 | |
Руководство по эксплуатации 2000Т, 2000R, 2000S - 01РЭ или 574T, 574R, 574S - 01 РЭ |
1 |
по заказу |
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
Шкалы твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительных нагрузок |
основных нагрузок | |
Шкала Роквелла для твердомеров 2000Т, 2000R, 574Т, 574R | ||||
HRA |
588,4 | |||
HRB |
980,7 |
98,07 |
±2,0 |
±0,5 |
HRC |
1472 |
Продолжение таблицы 2
Шкалы твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительных нагрузок |
основных нагрузок | |
Шкала Супер Роквелла для твердомеров 2000Т, 2000S, 574T, 574S | ||||
HR15N |
147,1 | |||
HR30N |
294,2 | |||
HR45N |
441,3 |
29,42 |
±2,0 |
±0,66 |
HR15T |
147,1 | |||
HR30T |
294,2 | |||
HR45T |
441,3 |
Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров
Шкалы твердости |
Диапазон измерений твёрдости |
Пределы допускаемой абсолютной погрешности твердомеров |
Шкала Роквелла для твердомеров 2000Т, 2000R, 574Т, 574 |
R | |
HRA |
от 70 HRA до 93 HRA |
±1,2 HRA |
HRB |
от 25 HRB до 80 HRB от 80 HRB до 100 HRB |
±3,0 HRB ±2,0 HRB |
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
Шкала Супер-Роквелла для твердомеров 2000Т, 2000S, 574г |
Г, 574S | |
HR15N |
от 70 HR15N до 94 HR15N |
±1,0 HR15N |
HR30N |
от 40 HR30N до 76 HR30N |
±2,0 HR30N |
от 76 HR30N до 86 HR30N |
±1,0 HR30N | |
HR45N |
от 40 HR45N до 78 HR45N |
±2,0 HR45N |
HR15T |
от 62 HR15T до 93 HR15T |
± 3,0 HR15T |
HR30T |
от 45 HR30T до 70 HR30T |
±3,0 HR30T |
от 70 HR30T до 82 HR30T |
±2,0 HR30T | |
HR45T |
от 42 HR45T до 72 HR45T |
± 3,0 HR45T |
Технические характеристики твердомеров приведены в таблице 4.
Таблица 4 - Технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +10 до +35 80 |
Электропитание:
|
220 ±22 50±0,5 |
Габаритные размеры и масса твердомеров приведены в таблице 5.
Таблица 5 - Габаритные размеры и масса твердомеров
Твердомеры 574S, 574T, 574R |
Твердомеры 2000S, 2000R, 2000T | |
Длина, мм, не более |
566 |
590 |
Ширина, мм, не более |
292 |
343 |
Высота, мм, не более |
934 |
1334 |
Масса, кг, не более |
75 |
113 |
