Номер по Госреестру СИ: 67238-17
67238-17 Толщиномеры покрытий
(SaluTron)
Назначение средства измерений:
Толщиномеры покрытий SaluTron (далее - толщиномеры) предназначены для измерений толщины неферромагнитных электропроводящих и диэлектрических покрытий на ферромагнитных основаниях и толщины неферромагнитных покрытий (электропроводящих и диэлектрических) на электропроводящих неферромагнитных основаниях.
Внешний вид.
Толщиномеры покрытий
Рисунок № 1
Внешний вид.
Толщиномеры покрытий
Рисунок № 2
Внешний вид.
Толщиномеры покрытий
Рисунок № 3
Внешний вид.
Толщиномеры покрытий
Рисунок № 4
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (ПО).
Программное обеспечение толщиномеров выполняет следующие функции: выбор и настройка режимов измерений толщиномеров, обработка результатов измерений, контроль напряжения питания.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007 - 2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ST-FGC-Dn |
Номер версии (идентификационный номер) ПО |
Dn-02.001 и выше |
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на табличку на корпусе электронного блока толщиномера типографским способом с нанесением защитного полимерного покрытия, на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий SaluTron
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм.
Техническая документация изготовителя «SaluTron Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 159-261-2016 «ГСИ. Толщиномеры покрытий SaluTron. Методика поверки», утвержденному ФГУП «УНИИМ» 15 февраля 2017 г.
Основные средства поверки:
рабочий эталон 2 разряда по Р 50.2.006-2001 (комплект мер толщины покрытий
ELCOMETER 990, рег.№ 37535-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SaluTron Messtechnik GmbH», Германия Адрес: Max Planck Strabe 62, 32-107 Bad Salzuflen Berlin, Germany
Тел.: +(49)-(52)-959760
Web-сайт: http://www. salutron.de
Заявитель
Общество с ограниченной ответственностью «Салютрон» (ООО «Салютрон»)
ИНН 7802276831
Адрес: 194044, г. Санкт-Петербург, Пироговская набережная, д.17, оф.209
Тел. +7(812) 989-37-70, факс: +7(812)703-38-40
Е-mail: info@salutron.ru
Web-сайт: http://salutron.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» («ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7(343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия толщиномеров основан на вихретоковом и магнитоиндукционном методах измерений толщины покрытий.
Магнитоиндукционный метод заключается в измерении магнитного сопротивления участка цепи, образованного датчиком и подложкой из магнитного металла (Fe), зависящего от толщины немагнитного покрытия. Метод применяют для неферромагнитных металлических и неметаллических покрытий на ферромагнитных металлах.
Вихретоковый метод заключается в регистрации взаимодействия собственного электромагнитного поля преобразователя с электромагнитным полем вихревых токов, наводимых этим преобразователем в детали и зависящих от электрофизических и геометрических параметров основного металла и покрытия. Метод применяют для диэлектрических и электропроводящих покрытий на неферромагнитных металлах (NFe).
Конструктивно толщиномеры состоят из электронного блока и датчика. В электронный блок встроены панель с кнопками управления и дисплей.
Датчики могут быть выносными, подключаемыми к электронному блоку при помощи кабеля, или интегрированными в корпус электронного блока.
На головке датчика сделан V-образный паз для проведения измерений на штангах, трубах и других сферических поверхностях радиусом кривизны не менее 5 мм.
Модификации толщиномеров различаются типом подключаемых датчиков, способом их подключения, а также диапазонами измерений и пределами допускаемых погрешностей.
Толщиномер SaluTron D2X имеет возможность передачи результатов измерений на переносной ИК-принтер или компьютер через последовательный интерфейс USB/RS232. Опция является дополнительной, определяется Заказчиком.
Основные отличия модификаций приведены в таблице 1.
Таблица 1 - Основные отличия модификаций толщиномеров
Наименование модификации |
Наличие магнитоиндукционного метода |
Наличие вихретокового метода |
Конструкция датчика |
SaluTron D1 |
+ |
+ |
сменный, выносной |
SaluTron D2X |
+ |
+ |
сменный, выносной |
SaluTron ComBi D3 |
+ |
+ |
встроенный |
SaluTron D4 |
+ |
- |
встроенный |
SaluTron D5 |
- |
+ |
встроенный |
Общий вид толщиномеров разных модификаций приведен на рисунках 1 - 4.

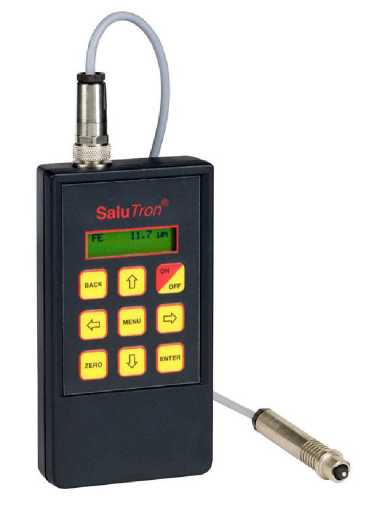

Рисунок 1 - Толщиномеры SaluTron D1

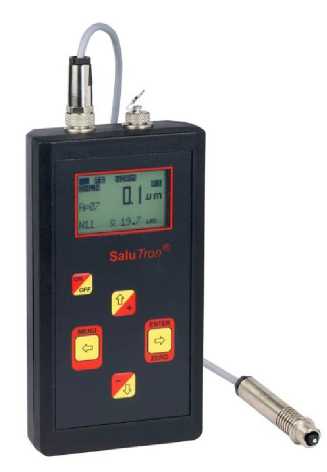

Рисунок 2 - Толщиномеры SaluTron D2X

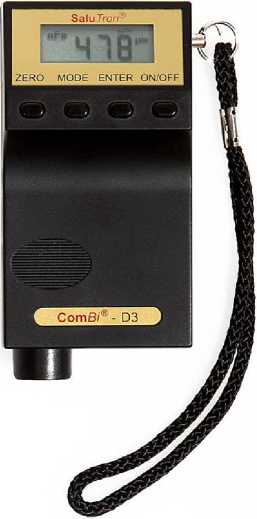

Рисунок 3 - Толщиномеры SaluTron ComBi D3

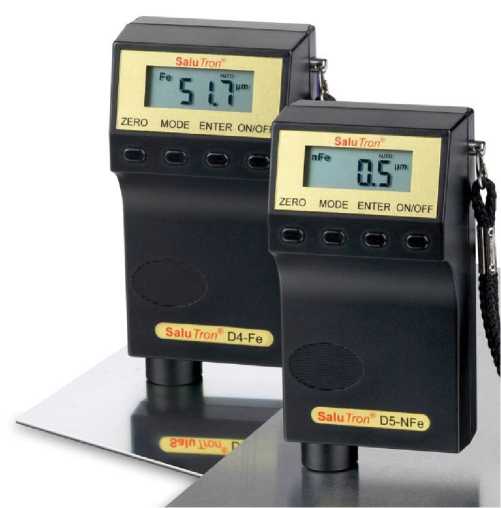

Рисунок 4 - Толщиномеры SaluTron D4 и SaluTron D5
Пломбирование толщиномеров не предусмотрено.
Электрическое питание толщиномеров автономное. Осуществляется от устанавливаемых в электронный блок не перезаряжаемых элементов питания либо аккумуляторов.
Возможны модификации электронных блоков, отличающиеся внешним видом.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Электронный блок |
1 шт. | |
Датчик (для модификаций D1, D2X) |
Определяется заказчиком | |
Элементы питания (комплект, установлен в электронном блоке) |
1 комплект | |
Чехол со встроенными «нулевыми» основаниями (Fe и/или NFe) |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
«ГСИ. Толщиномеры покрытий SaluTron» |
МП 159-261-2016 |
1 экз. |
Таблица 3 - Метрологические характеристики толщиномеров
Наименование характеристики |
Значение характеристики |
Диапазон измерения толщины покрытия, мкм |
магнитоиндукцион- вихретоковый |
модификаций: |
ный метод (Fe) метод (NFe) |
SaluTron D1 |
от 0 до 1950 от 0 до 800 |
SaluTron D2X |
от 0 до 1950 от 0 до 800 |
SaluTron ComBi D3 |
от 0 до 3300 от 0 до 3300 |
SaluTron D4 |
от 0 до 4800 — |
SaluTron D5 |
— от 0 до 4800 |
Пределы допускаемой абсолютной погрешности | |
измерений толщины покрытия, мкм | |
SaluTron D1, SaluTron D2X | |
в диапазоне от 0 до 100 мкм включ. |
±(1,5 + 0,02-H*) |
в диапазоне св 100 до 1000 мкм включ. |
±(2 + 0,02-H) |
в диапазоне св. 1000 до 1950 мкм включ. |
±(10 + 0,02-H) |
SaluTron ComBi D3 | |
в диапазоне от 0 до 100 мкм включ. |
±(1,5 + 0,03-H) |
в диапазоне св. 100 до 1000 мкм включ. |
±(2 + 0,03-H) |
в диапазоне св. 1000 до 3300 мкм включ. |
±(10 + 0,03-H) |
SaluTron D4, SaluTron D5 | |
в диапазоне от 0 до 100 мкм включ. |
±(1,5 + 0,03-H) |
в диапазоне св. 100 до 1000 мкм включ. |
±(2 + 0,03-H) |
в диапазоне св. 1000 до 3300 мкм включ. |
±(10 + 0,03-H) |
в диапазоне св. 3300 до 4800 мкм включ. |
±(40 + 0,03-H) |
Цена единицы наименьшего разряда, мкм | |
в диапазоне от 0 до 99,9 мкм включ. |
0,1 |
в диапазоне от 100 до 999 мкм включ. |
1 |
в диапазоне свыше 1000 мкм |
10 |
Минимальный диаметр основания, мм | |
SaluTron D1, SaluTron D2X |
10 |
SaluTron ComBi D3, SaluTron D4, SaluTron D5 |
20 |
Минимальная толщина основания, мм | |
ферромагнитного (Fe) |
0,20 |
неферромагнитного (NFe) |
0,10 |
* где Н - значение толщины, мкм |
Таблица 4 - Основные технические характеристики толщиномеров
Наименование характеристики |
Значение характеристики | ||
SaluTron D1 |
SaluTron D2X |
SaluTron ComBi D3, SaluTron D4, SaluTron D5 | |
Г абаритные размеры электронного блока, мм, не более | |||
- высота |
22 |
35 |
38 |
- ширина |
65 |
80 |
58 |
- длина |
120 |
150 |
118 |
Габаритные размеры датчика, мм, не более | |||
- длина |
100 | ||
- диаметр |
20 | ||
Масса электронного блока, кг, не более |
0,15 |
0,30 |
0,15 |
Масса датчика, кг, не более |
0,15 | ||
Напряжение питания, В |
от 2,4 до 3,0 (две батареи АА) |
от 9,0 до 7,5 | |
Средняя наработка на отказ, ч, не менее |
1000 | ||
Температура окружающей среды, °С: - эксплуатация |
от 0 до + 60 | ||
- хранение |
от - 10 до + 60 | ||
Относительная влажность воздуха, %, не более |
80 |
