Номер по Госреестру СИ: 67234-17
67234-17 Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации
(ДОЗОР-К)
Назначение средства измерений:
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К» (далее комплексы) предназначены для измерений скорости движения
приближающихся и удаляющихся транспортных средств (далее по тексту ТС), а также для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов и их составных частей.
Внешний вид.
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации
Рисунок № 1
Внешний вид.
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации
Рисунок № 2
Внешний вид.
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации
Рисунок № 3
Внешний вид.
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации
Рисунок № 4
Внешний вид.
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации
Рисунок № 5
Внешний вид.
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации
Рисунок № 6
Внешний вид.
Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации
Рисунок № 7
Программное обеспечение
Метрологически значимая часть специального программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, расчета интервалов времени.
В функции, выполняемые встроенным в комплексы ПО входит:
а) предварительная настройка IP-видеокамер перед работой;
б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ±1 с/сутки при отсутствии сигналов от опорного источника;
в) правильное (достоверное) распознавание ГРЗ ТС;
г) первичная обработка полученного фотоматериала со следующими характеристиками:
- формат обрабатываемого файла изображения- JPG с компрессией без потерь;
-характеристики изображений ГРЗ размещаются в кадре целиком. Изображения символов визуально различимы, четкие, не размытые.
Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Дозор-К |
Номер версии (идентификационный номер) ПО |
не ниже 1.47 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления идентификатора ПО |
- |
Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.
Уровень защиты ПО комплекса и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус блока управления комплекса с помощью этикетки, выполненной типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам стационарным аппаратно-программным автоматической фотовидеофиксации «Дозор-К»
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
«Комплекс стационарный аппаратно-программный автоматической фотовидеофиксации «ДОЗОР-К». Технические условия САПБ.402224.001ТУ.
Поверка
Поверкаосуществляется по документу САПБ.402224.001МП «Комплексы стационарные аппаратнопрограммные автоматической фотовидеофиксации «ДОЗОР-К». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15.03.2017 г.
Основные средства поверки:
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-CSM-DR (рег. № 52614-13);
-
- модуль коррекции времени МКВ-02Ц » (рег. № 44097-10);
-
- курвиметры дорожные универсальные для определения ровности покрытия автодорог УДК «РОВНОСТЬ» (рег. № 38179-08);
-
- лазерный дальномер LEICA DISTO D510 (рег. № 41142-09);
-
- осциллограф цифровой двухканальный DS1052E (рег. № 33711-08);
-
- частотомер электронно-счетный Ч3-85/3 (рег. № 32359-06)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
Изготовитель
Общество с ограниченной ответственностью «Арсенал 67» (ООО «Арсенал 67»)
ИНН 6732077490
Адрес производства: 214014, г. Смоленск, ул. Твардовского д. 13, 4 этаж
Юридический адрес: 214014, г. Смоленск, ул. Мира, д.6, кв.3
Тел/факс: 89101177414; E-mail: sv@arsenal67.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Тел./факс (495) 526-63-00
E-mail: office@vniiftri.ru
Комплексы конструктивно состоят из: блоков управления, IP-видеокамер, ИК-прожекторов.
Состав комплексов, определяется по заказу в зависимости от решаемых задач.
Блок управления является основным элементом комплексов и выполнен в виде антивандального, влагозащищенного металлического шкафа с антикоррозийным покрытием, устанавливаемого на опорах в варианте исполнения Дозор-К «Рубеж» или на индивидуальные стойки в варианте исполнения Дозор-К «Гольфстрим». Блок управления выполняет функции обработки и обмена информацией. Блок управления выполнен по модульному принципу и содержат вычислительный блок, блоки питания, коммутатор связи, блок навигации и определения времени, контроллер температуры, датчик вскрытия, контакторы, розетку электропитания, средства терморегуляции, автоматы подключения электропитания, GPS/GSM/WiFi-антенны.
IP-видеокамеры тип С, являются распознающими и предназначены для фиксации государственных регистрационных знаков (ГРЗ) ТС и определения скорости движения транспортных средств.
IP-видеокамеры тип О являются обзорными и обеспечивают контроль дорожной ситуации и фото-видео фиксацию ТС.
ИК-прожекторы обеспечивают работу комплексов в любое время суток без дополнительного освещения.
Блоки навигации и определения времени осуществляет прием данных о точном времени и географических координатах и позволяют синхронизировать внутреннюю шкалу времени комплекса со шкалой UTC (SU).
Принцип действия комплексов основан на измерении скорости движения ТС, косвенным методом путем измерений расстояния, пройденного ТС в зоне контроля за фиксированный интервал времени, либо путем измерений интервала времени, за который ТС проходит известное расстояние. Таким образом, скорость может измеряться как на одном рубеже контроля, так и между двумя рубежами контроля.
Автоматическая синхронизация шкалы времени комплексов с национальной шкалой времени Российской Федерации UTC(SU), а также определение координат комплексов осуществляется путем приема и обработки сигналов космических навигационных систем ГЛОНАСС/GPS с помощью блока навигации и определения времени.
Комплексы работают при стационарном неподвижном расположении и выпускаются в двух вариантах исполнения:
-
- Дозор-К «Рубеж»;
-
- Дозор-К «Гольфстрим».
Исполнение комплексов отличаются друг от друга количеством контролируемых полос движения и количеством подключаемых IP-видеокамер. Вариант исполнения комплекса Дозор-К «Рубеж» контролирует до четырех полос движения и имеет возможность подключения до 5 видеокамер, вариант исполнения комплекса Дозор-К «Гольфстрим» контролирует до двадцати четырех полос движения и имеет возможность подключения до 12 видеокамер.
IP- видеокамеры размещаются на высоте от 4,5 до 7 метров от дорожного полотна, над дорогой или в стороне от дорожного полотна, таким образом, чтобы угол наклона оптической оси видеокамеры по отношению к дорожному полотну в горизонтальной и вертикальной плоскости не превышал 30 градусов.
Способы установки комплексов указаны в Руководстве по эксплуатации.
Внешний вид составных частей комплексов с указанием мест пломбирования и нанесения знака утверждения типа приведен на рисунках 1, 2.
вариант исполнения блока управления Дозор-К «Рубеж»
вариант исполнения блока управления Дозор-К «Гольфстрим»

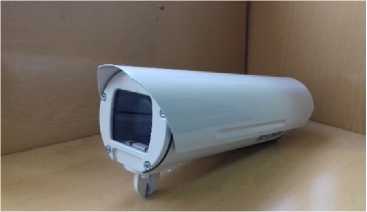

IP-видеокамеры тип С
IP-видеокамеры тип О
ИК-прожектор
Рисунок 1 - Внешний вид составных частей комплексов
Место нанесения знака утверждения типа
Места пломбирования комплекса
вариант исполнения блока управления Дозор-К «Рубеж»
Место нанесения знака утверждения типа
Места пломбирования комплекса
вариант исполнения блока управления Дозор-К «Гольфстрим»
Рисунок 2 - Места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа
Таблица 4 - Комплект поставки комплексов
Состав комплекса «Дозор-К» |
Кол-во |
Примечание |
1 Вариант исполнения Дозор-К «Рубеж» | ||
1.1 Блок управления «Рубеж» |
1 | |
1.2 IP видеокамера Тип С |
1-2* |
по заказу |
1.3 IP видеокамера Тип О |
1-5* |
по заказу |
1.4 ИК-прожектор |
1-2* |
по заказу |
1.5 Блок 3G/GPS |
1 | |
1.6 Шлюз безопасности |
1 |
по заказу |
1.7 Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К» Руководство по эксплуатации САПБ.402224.001РЭ |
1 | |
1.8 Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К» Паспорт САПБ.402224.001ПС |
1 | |
1.9 Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К». Методика поверки. САПБ.402224.001МП |
1 | |
2 Вариант исполнения Дозор-К «Гольфстрим» | ||
2.1 Блок управления «Гольфстрим» |
1 | |
2.2 IP видеокамера Тип С |
3-12* |
по заказу |
2.3 IP видеокамера Тип О |
3-10* |
по заказу |
2.4 ИК-прожектор |
3-12* |
по заказу |
Продолжение таблицы 4
Состав комплекса «Дозор-К» |
Кол-во |
Примечание |
2.5 Блок 3G/GPS |
1 | |
2.6 Шлюз безопасности |
1 |
по заказу |
2.7 Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К» Руководство по эксплуатации САПБ.402224.001РЭ |
1 | |
2.8 Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К» Паспорт САПБ.402224.001ПС |
1 | |
2.9 Комплексы стационарные аппаратно-программные автоматической фотовидеофиксации «ДОЗОР-К». Методика поверки. САПБ.402224.001МП |
1 | |
*- количество составных частей комплекса определяется заказом и отражается в Паспорте |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон измерений скорости движения ТС, км/ч - при измерении скорости по видеокадрам |
от 20 до 300 |
- при измерении скорости на участке между комплексами |
от 20 до 300 |
Пределы допускаемой погрешности измерений скорости ТС: - при измерении скорости ТС по видеокадрам - в диапазоне от 20 до 100 км/ч включ., км/ч |
±2 |
- в диапазоне св. 100 до 300 км/ч, % от измеряемой величины |
±2 |
- при измерении скорости ТС на участке между комплексами в диапазоне от 20 до 300 км/ч - в диапазоне от 20 до 100 км/ч включ., км/ч |
±2 |
- в диапазоне св. 100 до 300 км/ч, % от измеряемой величины |
±2 |
Минимальное расстояние при измерении скорости движения ТС на участке между двумя комплексами, м |
500 |
Диапазон измерений интервалов времени |
от 5 с до 24 ч |
Пределы допускаемой абсолютной погрешности измерений интервалов времени относительно шкалы UTC (SU), мс |
±10 |
Пределы допускаемой абсолютной погрешности формирования интервалов между кадрами при измерении скорости безрадарным методом (по видеокадрам), мкс |
±10 |
Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат комплексов, м |
±5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Время установления рабочего режима, мин, не более: | |
в летнее время |
5 |
в зимнее время |
40 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -40 до +50 |
- относительная влажность при температуре 25 °С, %, не более |
98 |
- атмосферное давление, кПа |
от 60 до 106,7 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики |
Степень защиты по ГОСТ 14254-96 |
IP55 |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 187 до 268 |
Потребляемая мощность комплекса, В • А, не более - вариант исполнения Дозор-К «Рубеж» |
680 |
- вариант исполнения »Дозор-К «Г ольфстрим» |
1490 |
Габаритные размеры составных частей комплексов (дли-нахширинахвысота), мм, не более: - блок управления Дозор-К «Рубеж» |
330х580х710 |
- блок управления »Дозор-К «Гольфстрим» |
420x650x1750 |
- IP видеокамера Тип С |
118х107х390 |
- IP видеокамера Тип О |
072x100 |
- ИК-прожектор |
090x121 |
Масса составных частей комплексов, кг, не более - блок управления Дозор-К «Рубеж» |
60 |
- блок управления Дозор-К «Гольфстрим» |
110 |
- IP видеокамера Тип С |
1,5 |
- IP видеокамера Тип О |
0,6 |
- ИК-прожектор |
0,6 |
