Номер по Госреестру СИ: 67170-17
67170-17 Флюксметры
(В2)
Назначение средства измерений:
Флюксметры В2 (далее - флюксметры) предназначены для измерения магнитного потока.
Внешний вид.
Флюксметры
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на переднюю панель флюксметров с помощью штампа и на титульные листы паспортов и руководств по эксплуатации - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к флюксметрам В2
Техническая документация фирмы MAGMESS Magnet-Messtechnik Jurgen Ballanyi e.K, Германия.
Поверка
Поверкаосуществляется по документу МП-206-026-2016 «Флюксметр В2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 декабря 2016 г.
Основные средства поверки:
Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011 зав. № 01; диапазон магнитного потока 540-6 - 3 40-2 Вб, СКО 140-2 - 10-6, НСП 140-3 - 4,340-5, постоянная по магнитному потоку 1 •IO-4 - 1 •IO-2 Вб/А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых флюксметров с требуемой точностью.
Знак поверки наносится на переднюю панель флюксметров, как показано на рис. 1, и (или) в свидетельство о поверке.
Изготовитель
MAGMESS Magnet-Messtechnik Jurgen Ballanyi e.K., Германия Адрес: Rautenberg str. 16A, D44797 Bochum (Germany)Phone: +49 (0) 234-3258-004
Fax: +49 (0) 234-3258-261
Web-сайт: www.magmess-ballanyi.de
E-mail: info@magmess-ballanyi.de
Заявитель
Акционерное общество «Средне-Невский судостроительный завод» (АО «СНСЗ») ИНН 7817315385
Адрес: Россия, 196643, г. Санкт-Петербург, п. Понтонный, ул. Заводская, д.10 Телефон: +7 (812) 648-30-50
Факс: +7 (812) 648-30-70
Web-сайт: www.snsz.ru
E-mail: office@snsz.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр. д.19
Тел.: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия флюксметров основан на интегрировании ЭДС, поступающей на их вход. При подключении ко входу флюксметров в качестве источника ЭДС измерительной катушки, флюксметры измеряют магнитный поток, интегрируя напряжение, индуцированное в измерительной катушке, при изменении этого магнитного потока.
Конструктивно флюксметры выполнены в виде электронного блока, на передней панели которого размещены основные органы управления и цифровой индикатор, а на задней панели размещены дополнительные органы управления, разъемы и гнездо предохранителя.
Индикация результата измерений осуществляется в Веберах с учетом разрешающей способности выбранного предела измерений (показаний).

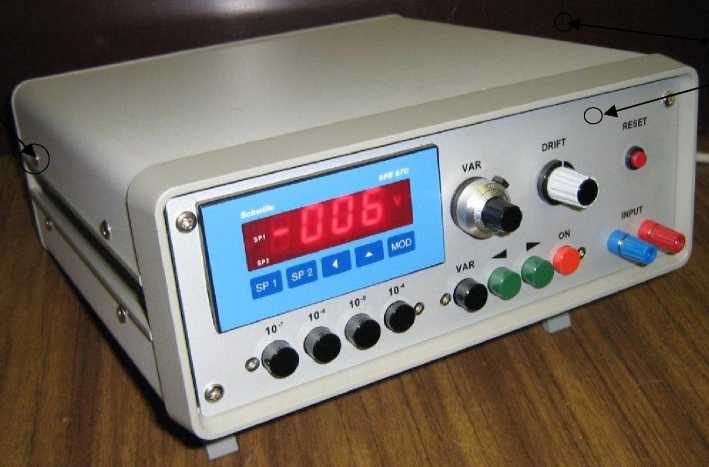

Общий вид флюксметров, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рис.1.
Место для пломбирования
Место знака поверки
Рисунок 1 - Общий вид флюксметров, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений магнитного потока, Вб |
±199940-6 |
Диапазон показаний магнитного потока, Вб |
±199940-4 |
Разрешающая способность на пределах, Вб: 1999-10’ -6 1999-10 -5 1999-10 -4 1999-10 |
-7 1-10 -6 1-10 -5 1-10 -4 1-10 |
Пределы допускаемой систематической составляющей абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений до 100 Ом): -7 на пределе измерений 199940 , Вб -6 на пределе измерений 199940 , Вб |
-6 ±2-10 -6 ±20-10 |
СКО случайной составляющей абсолютной погрешности измерений магнитного потока (при доверительной вероятности 0,95), не более: -7 на пределе измерений 199940 , Вб -6 на пределе измерений 199940 , Вб |
-6 0,5-10 -6 5-10 |
Пределы допускаемой абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений -7 до 100 Ом) на пределе измерений 1999-10 , обусловленные дрейфом нуля флюксметра за фиксированное время, Вб: за 10 с за 20 с за 40 с за 40 с за 60 с за 120 с |
-6 ±1,0-10 -6 ±2,0-10 -6 ±3,5-10 -6 ±5,0-10 -6 ±8,0-10 -6 ±30,0-10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±0,5 |
Потребляемая мощность, Вт, не более |
5 |
Диапазон напряжений на аналоговом выходе на всех пределах, В |
-3 ±199,9-10 |
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: | |
- высота |
11O |
- ширина |
265 |
- длина |
26O |
Масса, кг, не более |
2,7 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность воздуха, %, не более |
8O |
- атмосферное давление, кПа |
от 84 до 1O6,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
5000 |
