Номер по Госреестру СИ: 67135-17
67135-17 Комплексы измерительно-вычислительные проекта ЗапСиб-2 РСУ Yokogawa
(Нет данных)
Назначение средства измерений:
Комплексы измерительно-вычислительные проекта ЗапСиб-2 РСУ Yokogawa (далее -ИВК) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей (унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА; сигналы термопреобразователей сопротивления по ГОСТ 6651-2009; сигналы термопар по ГОСТ Р 8.585-2001); приема и обработки цифровых сигналов; формирования управляющих аналоговых сигналов (унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА).
Внешний вид.

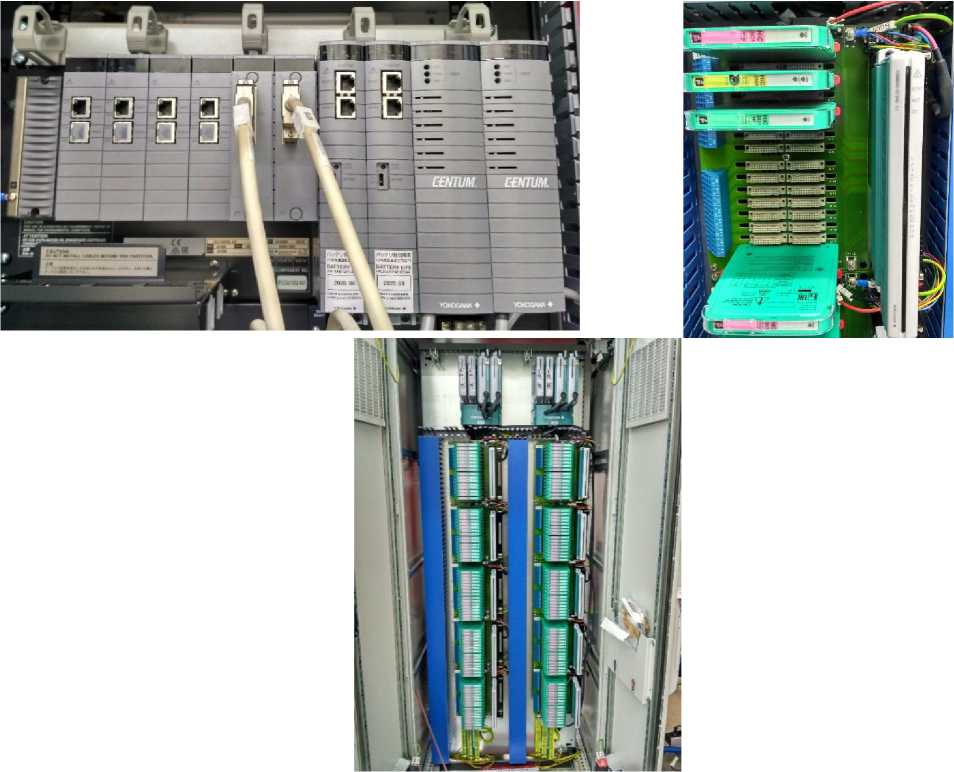

Комплексы измерительно-вычислительные проекта ЗапСиб-2 РСУ Yokogawa
Рисунок № 1
Программное обеспечение
Уровень защиты программного обеспечения (ПО) ИВК «высокий» в соответствии с Р 50.2.077-2014. Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО ИВК приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ИВК
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CENTUM VP |
Номер версии (идентификационный номер) ПО |
не ниже R6.01.00 |
Цифровой идентификатор ПО |
- |
ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным проекта ЗапСиб-2 РСУ Yokogawa
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
Техническая документация фирмы «Yokogawa Deutschland GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 2001/3-311229-2017 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные проекта ЗапСиб-2 РСУ Yokogawa. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 20 января 2017 г.
Основное средство поверки:
- калибратор многофункциональный MC5-R-IS (регистрационный номер 22237-08): диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания +1 мкА); диапазон воспроизведения сопротивления от 1 до 4000 Ом, пределы допускаемой основной погрешности воспроизведения ±0,04 % показания или ±30 мОм (выбирается большее значение); диапазон воспроизведения
Лист № 5 Всего листов 5 напряжения постоянного тока от минус 250 до плюс 250 мВ, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания +4 мкВ); диапазон измерений силы постоянного тока от минус 100 до 100 мА, пределы допускаемой основной погрешности измерений ±(0,02 % показания +1,5 мкА).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
Изготовитель
«Yokogawa Deutschland GmbH» Broichhofstr, 7-11, 40880 Ratingen, Германия
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
ИНН 7703152232 Адрес: 129090, г. Москва, Грохольский пер. 13, стр. 2 Телефон: (495) 737-78-68
Факс: (495) 737-78-69
Web-сайт: http://www.yokogawa.ru E-mail: info@ru.yokogawa.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98
Факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru E-mail: office@ooostp.ru
Принцип действия ИВК основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и формировании управляющих аналоговых сигналов.
ИВК строится по модульному принципу и состоит из искробезопасных барьеров, модулей ввода/вывода и обработки сигналов. Состав ИВК указан в таблице 1.
Таблица 1 - Состав ИВК
Тип сигнала |
Искробезопасный барьер |
Модули ввода/вывода и обработки данных |
Преобразователи измерительные серии H модели HiC2025 (далее - HiC2025) (регистрационный номер в Федеральном информационном фонде (далее -регистрационный номер) 40667-15) | ||
Аналоговый вход (сила постоянного тока от 4 до 20 мА) |
Преобразователи измерительные серии H модели HiC2025HC (далее - HiC2025HC) (регистрационный номер 40667-15) | |
Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K модели KFD2-STC4-Ex1 (далее - KFD2-STC4-Ex1) (регистрационный номер 22153-14) с HiC2025 (регистрационный номер 40667-15) |
Модули A2MMM843 (далее - A2MMM843), комплексы измерительновычислительные CENTUM модели VP (далее - CENTUM VP) (регистрационный номер 21532-14) | |
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) |
Преобразователи измерительные серии H модели HiC2081 (далее - HiC2081) (регистрационный номер 65857-16) | |
Аналоговый вход (сигналы термопар по ГОСТ Р 8.5852001) |
HiC2081 (регистрационный номер 65857-16) |
Тип сигнала |
Искробезопасный барьер |
Модули ввода/вывода и обработки данных |
Аналоговый выход (сила постоянного тока от 4 до 20 мА) |
Преобразователи измерительные серии H модели HiC2031** (далее - HiC2031**) (регистрационный номер 40667-15) |
A2MMM843, CENTUM VP (регистрационный номер 21532-14) |
Примечание - В зависимости от заказа в состав ИВК могут входить не все типы искробезопасных барьеров. Количество и типы используемых искробезопасных барьеров и модулей ввода/вывода и обработки данных указываются в паспорте ИВК. |
Общий вид ИВК представлен на рисунке 1.
Рисунок 1 - Общий вид ИВК
ИВК обеспечивает выполнение следующих основных функций:
- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;
- прием и обработка цифровых сигналов;
- формирование управляющих аналоговых сигналов;
- регистрация, хранение и передача на верхний уровень результатов измерений;
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Комплектность ИВК представлена в таблице 5.
Таблица 5 - Комплектность ИВК
Наименование |
Обозначение |
Количество |
Комплексы измерительно-вычислительные проекта ЗапСиб-2 РСУ Yokogawa |
- |
1 шт. |
Комплексы измерительно-вычислительные проекта ЗапСиб-2 РСУ Yokogawa. Паспорт |
- |
1 экз. |
Комплексы измерительно-вычислительные проекта ЗапСиб-2 РСУ Yokogawa. Руководство по эксплуатации |
- |
1 экз. |
Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные проекта ЗапСиб-2 РСУ Yokogawa. Методика поверки |
МП 2001/3-311229-2017 |
1 экз. |
Таблица 3 - Метрологические характеристики ИВК
Тип сигнала |
Тип искробезопасного барьера |
Тип модулей ввода/вывода и обработки данных |
Пределы допускаемой приведенной к диапазону измерений погрешности измерений |
Аналоговый вход (сила постоянного тока от 4 до 20 мА) |
HiC2025 |
A2MMM843, CENTUM VP |
±0,26 % (пассивный выход) |
±0,20 % (активный выход) | |||
HiC2025HC |
A2MMM843, CENTUM VP |
±0,21 % | |
KFD2-STC4-Ex1 с HiC2025 |
A2MMM843, CENTUM VP |
±0,29 % | |
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) |
HiC2081 |
A2MMM843, CENTUM VP |
±(10+Ч • % |
Аналоговый вход (сигналы термопар по ГОСТ Р 8.585-2001) |
HiC2081 |
A2MMM843, CENTUM VP |
±[170+0’300 • % |
Аналоговый выход (сила постоянного тока от 4 до 20 мА) |
HiC2031** |
A2MMM843, CENTUM VP |
±0,42 % |
Примечания
1 Диапазоны преобразования и номинальная статическая характеристика термопреобразователей
сопротивления по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 искробезопасного барьера выбирается и настраивается в соответствии с описанием типа и эксплуатационной документацией на искробезопасный барьер.
2 D - настроенный диапазон измерений температуры, °С.
Таблица 4 - Основные технические характеристики ИВК
Наименование характеристики |
Значение |
Температура окружающей среды, °С |
от +15 до +25 |
Относительная влажность без конденсации влаги, % |
от 20 до 80 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Параметры электрического питания: а) переменный ток: - напряжение, В |
от 90 до 132; |
- частота, Гц |
от 198 до 264 от 47 до 53; от 57 до 63 |
б) постоянный ток: - напряжение, В |
от 21,6 до 26,4 |
Потребляемая мощность, кВ •А, не более |
1 |
Г абаритные размеры, мм, не более - ширина |
1000 |
- глубина |
800 |
- высота |
2500 |
Масса, кг, не более |
250 |
Примечание - Потребляемая мощность, габаритные размеры и масса ИВК зависят от | |
количества используемых искробезопасных барьеров, модулей ввода-вывода и обработки сигналов. |
