Номер по Госреестру СИ: 67062-17
67062-17 Анализаторы кислорода
(MAXO2+)
Назначение средства измерений:
Анализаторы кислорода MAXO2+ предназначены для измерения объемной доли кислорода в газовых средах.
Внешний вид.
Анализаторы кислорода
Рисунок № 1
Внешний вид.
Анализаторы кислорода
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли кислорода и обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического датчика);
-
- диагностику аппаратной части анализатора;
-
- настройку чувствительности анализатора.
Встроенное ПО анализаторов реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемого компонента по данным от первичного измерительного преобразователя;
2) непрерывную самодиагностику аппаратной части газоанализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализаторов кислорода MAXO2+
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MAXO2+ |
Номер версии (идентификационный номер) ПО |
2.01 |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на табличку на задней стороне анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода MAXO2+
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация изготовителя «Maxtec, Inc», США.
Поверка
Поверкаосуществляется по документу МП-242-2029-2016 «Анализаторы кислорода MAXO2+. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «08» июля 2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси (ГС) состава кислород - азот (ГСО 10253-2013) в баллонах под давлением по ТУ 6-16-2956-92;
- азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт на анализатор.
Изготовитель
Фирма «Maxtec, Inc», США
Адрес: 6526 South Cottonwood Street, Salt Lake City, Utah 84107
Заявитель
ООО «Медихоф», Москва
ИНН 7718808742
Адрес: 107564, Москва, ул. Краснобогатырская, д. 2, стр. 2
Тел. / факс 8 (916) 9905528
Е-mail: medihof@gmail.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Анализаторы кислорода MAXO2+ (далее - анализаторы) представляют собой портативные одноканальные приборы непрерывного действия.
Способ отбора пробы - диффузионный.
Принцип действия анализаторов электрохимический.
Выпускаются 2 модификации анализаторов:
-
- MAXO2+ A со встроенным датчиком кислорода;
-
- MAXO2+ AE со выносным датчиком кислорода.
Конструктивно анализатор выполнен в пластиковом корпусе со встроенным или выносным (на гибком кабеле) датчиком кислорода. На лицевой панели корпуса расположены жидкокристаллический дисплей и две клавиши управления. На задней стороне корпуса находится резьбовое гнездо для крепления анализатора.
На дисплей выводятся следующие данные:
-
- результат измерений объемной доли кислорода и обозначение единицы измерений «%»;
-
- служебные символы “cal”, “bat” при необходимости проведения настройки анализатора и замены элементов питания;
-
- сообщения об ошибках.
Электрическое питание анализаторов осуществляется от сменных элементов питания -двух алкалиновых батарей типоразмера АА (LR6) напряжением 1,5 В.
Анализатор обеспечивает выполнение следующих функций:
-
- непрерывное измерение содержания определяемого компонента;
-
- диагностику состояния аппаратной и программной части анализатора.
Анализаторы выполнены в общепромышленном исполнении и предназначены для использования в невзрывоопасных зонах помещений и наружных установок.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP 66 по ГОСТ 14254-96.
Внешний вид анализаторов приведен на рисунке 1. Схема пломбировки корпуса от несанкционированного доступа приведена на рисунке 2.

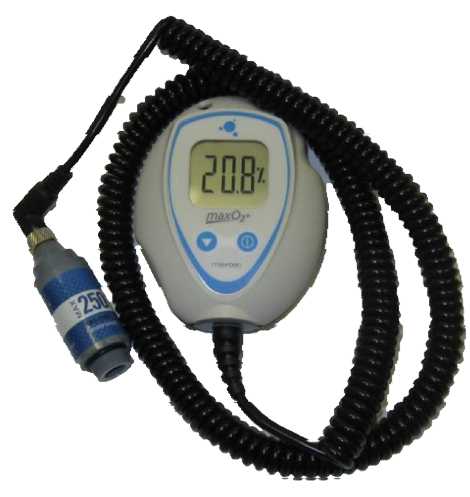

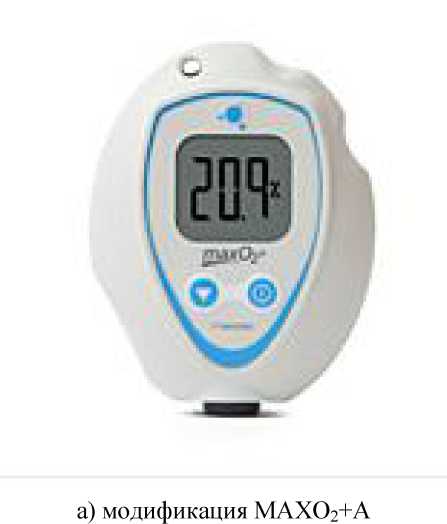

Рисунок 1 - Анализаторы кислорода MAXO2+- внешний вид
б) модификация MAXO2+ AE
Место пломбировки
1И R217P72
i^"l XK48199
Рисунок 2 - Анализаторы кислорода MAXO2+- схема пломбировки корпуса от несанкционированного доступа
Таблица 3
Наименование |
Количество |
Анализаторы кислорода MAXO2+ |
1 шт., модификация по заказу |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП-242-2029-2016 |
1 экз. |
Насадки и соединители для подачи анализируемой среды |
По заказу |
Комплект для крепления анализатора |
По заказу |
Запасные части, инструменты и принадлежности |
По заказу |
Таблица 2
Параметр |
Значение |
Диапазон измерений объемной доли кислорода, % Примечание - наименьший разряд цифрового дисплея анализатора 0,1 % объемной доли кислорода. |
от 0 до 100 |
Пределы допускаемой основной абсолютной погрешности, объемная доля кислорода, %
где Свх - объемная доля кислорода на входе анализатора, % |
±1 ±(1 + 0,02 (Свх-25)), |
Предел допускаемой вариации показаний анализатора, в долях от предела допускаемой основной погрешности |
0,5 |
Предел допускаемого времени установления показаний по уровню 90 % (Т0,9д) |
15 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации, в долях от предела допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в условиях эксплуатации от влажности при определении основной погрешности, в долях от предела допускаемой основной погрешности |
±0,2 |
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности от влияния неиз-меряемых компонентов (NO2 до 75 %, He до 70 %, CO2 до 10 % и др.), объемная доля кислорода, % |
±2 |
Время прогрева анализатора, с, не более |
15 |
Параметр |
Значение |
Интервал времени работы от комплекта новых элементов питания типа LR6, ч, не менее |
2500 |
Интервал времени непрерывной работы без корректировки показаний, сут. |
7 |
Габаритные размеры анализаторов, мм, не более: | |
- высота |
102 |
- ширина |
76 |
- глубина Примечание - габаритные размеры выносного датчика кислоро- |
38 |
да: длина 84 мм, диаметр 23 мм, полная длина кабеля 3 м | |
Масса анализаторов, кг, не более - MAXO2+ A |
0,170 |
- MAXO2+ AE |
0,285 |
Средний срок службы, лет |
2 |
Средняя наработка на отказ, ч |
5 000 |
Условия эксплуатации o - диапазон температуры окружающей среды, C |
от +15 до +40 |
- диапазон относительной влажности окружающей среды при температуре 25 oC (без конденсации), % |
от 0 до 95 |
- диапазон атмосферного давления, кПа |
от 80 до 120 |
