Номер по Госреестру СИ: 67048-17
67048-17 Комплекс измерительно-вычислительный
(КИНЕФ-АСУТП 6)
Назначение средства измерений:
Комплекс измерительно-вычислительный КИНЕФ-АСУТП 6 (далее - ИВК КИНЕФ-АСУТП 6) предназначен для измерений электрического сопротивления, постоянного тока и напряжения постоянного тока.
Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 1
Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) ИВК КИНЕФ-АСУТП 6 обеспечивает выполнение следующих функций:
-
- измерение и контроль параметров процесса;
-
- предупредительную и аварийную сигнализацию при выходе технологических параметров за установленные границы и при обнаружении неисправностей оборудования;
-
- выработку сигналов управления технологическим процессом в реальном масштабе времени;
-
- противоаварийную защиту оборудования установки;
-
- представление технологической и системной информации;
-
- накопление, регистрацию и хранение поступающей информации;
-
- самодиагностику функционирования ПО;
-
- автоматическое составление отчетов и рабочих (режимных) листов;
-
- вывод данных на печать;
-
- пересчёт результатов измерений выраженных в относительных значениях (в диапазоне от 0 до 100 % от верхнего предела измерений) в значения физических величин.
ПО включает в себя два уровня:
-
- низкий (встроенное ПО контроллеров и модулей ввода/вывода);
-
- высокий (ПО компьютеров рабочих станций).
Всё ПО является метрологически значимым.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Honeywell Experion |
Номер версии (идентификационный номер ПО) |
не ниже Release 431.1 |
Цифровой идентификатор ПО |
- |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится в левый верхний угол титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному КИНЕФ-АСУТП 6
ГОСТ 8.022 - 91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А
ГОСТ 8.027 - 2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.764 - 2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
Поверка
Поверкаосуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
Калибратор многофункциональный MCX-IIR (регистрационный номер 21591-07 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИВК КИНЕФ-АСУТП 6 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Производственное объединение «Киришинефтеоргсинтез» (ООО «КИНЕФ»)
ИНН 4708007089
Адрес: 187110, Ленинградская область, г. Кириши, шоссе Энтузиастов, 1 Телефон: (81368) 225-63
Факс: (81368) 510-11
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Web-сайт: www.penzacsm.ru
Е-mail: pcsm@sura.ru
Конструкция ИВК КИНЕФ-АСУТП 6 является трёхуровневой с иерархической распределенной обработкой информации:
-
1- й уровень:
-
- промежуточные измерительные преобразователи с встроенными барьерами искрозащиты;
-
- измерительные модули ввода/вывода;
-
2- й уровень:
-
- контроллеры;
-
3- й уровень:
-
- рабочие станции операторов, укомплектованные IBM-совместимыми промышленными компьютерами.
Принцип действия ИВК КИНЕФ-АСУТП 6 при получении информации о состоянии объекта управления состоит в следующем: электрические сигналы, несущие информацию об измеряемых величинах, поступают на вход простого измерительного канала, образованного последовательно соединёнными компонентами: промежуточными измерительными преобразователями, модулями ввода (аналого-цифровыми преобразователями) и контроллером С300. С помощью программного обеспечения контроллера С300 выходной цифровой код модулей вывода преобразуется как в значения измеряемых величин, так и в их относительные значения (в диапазоне от 0 до 100 % от верхнего предела измерений), которые передаются в рабочие станции операторов и выводятся на мнемосхемы мониторов.
Принцип действия ИВК КИНЕФ-АСУТП 6 при формировании воздействий на объект управления состоит в следующем: цифровые коды, поступающие с выхода контроллера С300, с помощью модулей вывода преобразуются в сигналы управления исполнительными механизмами в виде унифицированных сигналов постоянного тока в диапазоне 4-20 мА.
ИВК КИНЕФ-АСУТП 6 находиться на установке ЭЛОУ-АТ-6 и имеет 2464 измерительных каналов.

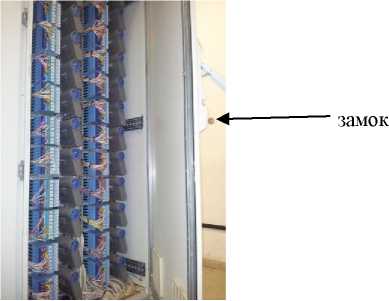

Фотографии шкафов, в которых размещаются 1-й и 2-й уровни, представлены на рисунке 1.
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на дверцу шкафа.
Рисунок 1
Пломбирование комплекса измерительно-вычислительного КИНЕФ-АСУТП 6
не предусмотрено.
В комплект ИВК КИНЕФ-АСУТП 6 входят технические средства и документация, представленные в таблице 5.
Таблица 5 -
Наименование |
Обозначение |
Количество, шт. |
Преобразователь измерительный |
\ГП. 4041B |
752 |
Преобразователь измерительный |
\ГП. 4541 |
144 |
Преобразователь измерительный |
\ГП. 4073 |
304 |
Преобразователь измерительный |
\ГП. 4575 |
144 |
Преобразователь измерительный |
\ГП. 4046P |
208 |
Преобразователь измерительный |
Stahl 9164/13-22-09 |
52 |
Преобразователь измерительный |
\ГП. 838В (В-MBF) |
12 |
Модуль ввода/вывода аналогового сигнала |
СС - РАОН01 |
26 |
Модуль ввода/вывода аналогового сигнала |
СС - PAIH01 |
100 |
Модуль ввода/вывода аналогового сигнала |
Stahl 9461/12-08-11 |
7 |
Модуль ввода/вывода аналогового сигнала |
LLMUX CC-PAIM01 |
6 |
Profibus модуль |
CC-IP0101 |
2 |
Контроллер процессов |
С300 |
6 |
Контроллер процессов |
Stahl 9440/15-01-11 |
4 |
Шкаф |
Rittal |
11 |
Промышленный компьютер |
Dell |
8 |
Монитор |
Nec |
22 |
Источник питания постоянного тока |
C300 |
26 |
Источник питания постоянного тока |
Phoenix Contact |
4 |
Руководство по эксплуатации |
1 |
Основные метрологические и технические характеристики представлены в таблицах 2, 3 и 4.
Таблица 2 - Состав и характеристики ИК
Состав ИК |
Характеристики ИК | ||||
Промежуточный преобразователь |
Модуль ввода/вывода |
Контроллер |
Диапазон входных (выходных) сигнало |
Пределы допускаемой приведённой погрешности | |
ИК вывода силы постоянного тока | |||||
Преобразователь измерительный МТ1. 4046P |
Модуль вывода аналогового сигнала CC-PAOH01 |
С300 |
от 4 до 20 мА |
±0,5 % | |
ИК ввода силы постоянного тока | |||||
Преобразователь измерительный МТЬ4041В МТЬ4541 |
Модуль ввода аналогового сигнала CC-PAIH01 |
С300 |
от 4 до 20 мА |
±0,2 % | |
Преобразователь измерительный Stahl9164/13 -22-09 |
Модуль ввода аналогового сигнала Stahl 9461/12-08-1 |
Контроллер процессов Stahl 9440/15-01 11 |
С300 с модулем Profibus CC- IP0101 | ||
ИК ввода сигналов от внешних термопар, номинальные статические характеристики преобразования которых регламентированы ГОСТ Р 8.585 | |||||
Преобразователь измерительный МТ1. 4073 |
Модуль ввода аналогового сигнала CC-PAIH01 |
С300 |
от -50 до +1100 оС (К) соответственно от -1,889 до +45,119 мВ |
±(0,15 %+1 °С) | |
Преобразователь измерительный МТ1. 4575 |
Модуль ввода аналогового сигнала CC-PAIH01 |
С300 |
от -50 до +800 оС (L) соответственно от -3,005 до +66,466 мВ | ||
Преобразователь измерительный многоканальный МТ1. 831В |
Преобразователь измерительный МТЬ 838B-MBF |
Модуль ввода аналогового сигнала с мультиплексором LLMUX CC-PAIM01 |
С300 |
от -50 до +1100 оС (К) соответственно от -1,889 до +45,119 мВ от -50 до +800 оС (L) соответственно от -3,005 до +66,466 мВ |
±(0,1 %+0,7 °С) |
Продолжение таблицы 2
ИК ввода сигналов от внешних термопреобразователей сопротивлений, номинальные статические характеристики которых регламентированы ГОСТ 6651-2009 | |||||
Преобразователь измерительный MTL 4073 |
Модуль ввода аналогового сигнала CC-PAIH01 |
С300 |
от -50 до +600 оС (Pt100 а=0,00385) |
±0,2 % | |
Преобразователь измерительный MTL 4575 |
Модуль ввода аналогового сигнала CC-PAIH01 |
С300 |
от -50 до +600 С (Pt100 а=0,00385) |
±0,2 % | |
Преобразователь измерительный Stahl9164/13 -22-09 |
Модуль ввода аналогового сигнала Stahl 9461/12-08-11 |
Контроллер процессов Stahl 9440/15-01 11 |
С300 с модулем Profibus CC- IP0101 | ||
Преобразователь измерительный многоканальный MTL 831В |
Преобразователь измерительный MTL 838B-MBF |
Модуль ввода аналогового сигнала с мультиплексором LLMUX CC-PAIM01 |
С300 |
от -50 до +600 оС (Pt100 а=0,00385) |
±0,1 % |
Примечания
|
Таблица 3 - Функция программного обеспечения по переводу показаний из относительных единиц в значения измеряемых физических величин для ИК ввода силы постоянного тока
Показания ИК в относительных единицах от 1 до 100 % |
Показания ИК в значениях физических величин |
от 0 до 100 % |
от 4 до 20; от 0 до 750 мА |
от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 200; от 0 до 400; от 0 до 600; от 0 до 1250; от 0 до 1600 А | |
от 0 до 10; от 0 до 80 кВ | |
от 0 до 6,5 кВт; от 0 до 4,6 МВт | |
от 0 до 25; от 0 до 250; 4от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 2000; от 0 до 2300; от 0 до 4000; от 0 до 8000; от 0 до 10000; от 0 до 12500; от 0 до 16000; от 0 до 20000; от 0 до 32000; от 0 до 80000; от 0 до 100000; от 0 до 130000; от 0 до 600000 кг/ч | |
от 0 до 20 мг/дм3 от 0 до 14,2; от 0 до 35,5 мг/м3 от 0 до 8; от 800 до 900 кг/м3 | |
от 0 до 12,5; от 0 до 20; от 0 до 25; от 0 до 40; от 0 до 50; от 0 до 80; от 0 до 160 т/ч | |
от 0 до 4; от 0 до 10; от 0 до 400; от 0 до 500; от 0 до 630; от 0 до 800; от 0 до 1000; от 0 до 1250; от 0 до 1600; от 0 до 2000; от 0 до 3200; от 0 до 4000; от 0 до 5000; от 0 до 6300; от 0 до 8000; от 0 до 10000; от 0 до 12500; от 0 до 16000; от 0 до 20000; от 0 до 32000; от 0 до 40000; от 0 до 50000; от 0 до 63000; от 0 до 160000 м3/ч (*) | |
от 0 до 0,0032; от 0 до 0,2; от 0 до 1,25; от 0 до 1,6; от 0 до 2; от 0 до 3,2; от 0 до 8; от 0 до 10; от 0 до 12,5; от 0 до 16; от 0 до 20; от 0 до 25; от 0 до 32; от 0 до 32,4; от 0 до 50; от 0 до 63; от 0 до 80; от 0 до 100; от 0 до 125; от 0 до 160; от 0 до 200; от 0 до 250; от 0 до 320; от 0 до 400; от 0 до 500; от 0 до 800; от 0 до 1000; от 0 до 1250; от 0 до 2000; от 0 до 2500; от 0 до 5000; от 0 до 8000; от 0 до 12500; от 0 до 45610,3; от 0 до 47330,2; от 0 до 49560,5; от 0 до 49892,3 м3/ч | |
от -600 до 0; от -250 до 0; от -160 до 0; от -200 до +200 Па | |
от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 30; (от 0 до 40); от 0 до 60; от 0 до 100; (от 0 до 100); от 0 до 160; от 0 до 200; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1500; от 0 до 1600 кПа (кгс/м2) | |
(от -0,1 до +0,4); (от 0 до 0,3); (от 0 до 0,6); (от 0 до 1); от 0 до 0,16 (от 0 до 1,6); (от 0 до 2); от 0 до 0,25 (от 0 до 2,5); (от 0 до 3); (от 0 до 5); от 0 до 0,6 (от 0 до 6); от 0 до 1 (от 0 до 10); от 0 до 1,6 (от 0 до 16); от 0 до 2,5 (от 0 до 25); ; от 0 до 4 (от 0 до 40); (от 0 до 50); от 0 до 6 (от 0 до 60); от 0 до 6,3; от 0 до 10 (от 0 до 100); от 0 до 16; (от 0 до 500) МПа (кгс/см2) | |
от 500 до 4000; от 630 до 6300; от 1000 до 10000 л/ч | |
от 0 до 10; от 0 до 100; от 95 до 100 % | |
от 0 до 14 рН | |
от 690 до 850 мм рт. ст. | |
от -50 до +50; от -50 до +550; от 0 до 1000 мм вод. ст. | |
от 0 до 10; 100 ppm | |
от 0 до 640; от 0 до 1180; от 0 до 1500; от 0 до 2000; от 0 до 2580; от 0 до 3200; от 0 до 4600; от 0 до 5000; от 0 до 6750; от 0 до 7600 мм | |
от 0 до 1200 см; от 0 до 20 м | |
* Приведенные к нормальным условиям |
Таблица 4 - Рабочие условия применения
Наименование воздействующего фактора |
Значение |
Температура окружающего воздуха, °С |
от +15 до +25 |
Относительная влажность воздуха, %, не более |
80 |
Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
Напряжение питающей сети переменного тока, В |
от 208 до 240 |
Частота питающей сети переменного тока, Гц |
от 49,5 до 50,5 |
