Номер по Госреестру СИ: 66930-17
66930-17 Регистраторы транспортной вибрации
(SAVER)
Назначение средства измерений:
Регистраторы транспортной вибрации серии SAVER (далее - регистраторы) предназначены для измерения и анализа ускорения при ударном и вибрационном воздействии в процессе транспортировки.
Внешний вид.
Регистраторы транспортной вибрации
Рисунок № 1
Внешний вид.
Регистраторы транспортной вибрации
Рисунок № 2
Внешний вид.
Регистраторы транспортной вибрации
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления регистраторами, а также сбора, обработки и хранения результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. Уровень защиты ПО и измерительной информации «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SaverXware |
Номер версии (идентификационный номер) ПО |
4.1.2.41 |
Цифровой идентификатор ПО |
4.0.0.5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и наклейкой на переднюю панель регистратора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам транспортной вибрации серии SAVERГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении
ГОСТ Р 8.800-2012 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404.
Техническая документация компании Lansmont Corporation, США
Поверка
Поверкаосуществляется по документу РТ-МП-4040-441-2016 «Регистраторы транспортной вибрации серии SAVER. Методика поверки», утвержденному ФБУ «Ростест-Москва» 08.12.2016 г.
Основные средства поверки:
-
- виброустановка для поверки акселерометров II-го разряда по ГОСТ Р 8.800-2012 в диапазоне воспроизведения виброускорения от 1 до 100 м/с2
-
- установка для поверки акселерометров ударом II-го разряда по ГОСТ 8.137-84 в диапазоне воспроизведения пиковых ударных ускорений от 50 до 98000 м/с2;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Lansmont Corporation, СШААдрес:, 3425 Ryan Ranch Research Park - 17, Mandeville Court - Monterey, CA 93940, USA.
Тел.: +1 831-655-6600
Web-сайт: www.lansmont.com
E-mail: shocksales@lansmont.com
Заявитель
ООО «Тест Партнер»ИНН: 6658463986
Адрес: 620016, г. Екатеринбург, ул. Энгельса, д. 36 Тел.: 8 (343) 288-51-54
Web-сайт: www.testpartner.ru
Е-mail: info@testpartner.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Принцип действия регистраторов основан на прямом пьезоэлектрическом эффекте, заключающемся в образовании электрического заряда, при механическом воздействии на пьезокристалл встроенного трехкомпнентного акселерометра.
Регистраторы представляют собой устройства с встроенным трехкомпонентным акселерометром. Они позволяют измерять параметры ускорения при вибрационном и ударном воздействии, а так же регистрировать соответствующие временные и частотные диаграммы с последующим отображением этих процессов через программное обеспечение на персональном компьютере (далее - ПК).
В зависимости от диапазонов измерений, массы и габаритных размеров выделяют модификации: SAVER 9X30, SAVER 3D15, SAVER 3M30, SAVER 3M30 Plus, SAVER 3X90. Модификация SAVER 9X30, имеет шесть каналов для подключения внешних акселерометров с выходом по заряду или по напряжению.
Внешний вид регистраторов представлен на рисунках 1, 2, 3.
Место пломбировки
Место нанесения знака утверждения типа
Место пломбировки
Место нанесения знака утверждения типа

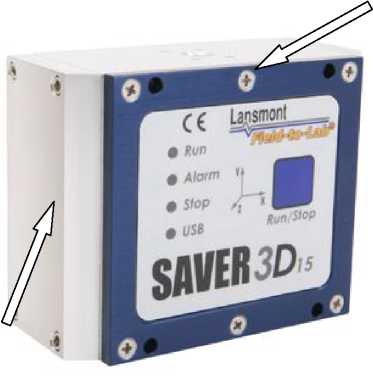

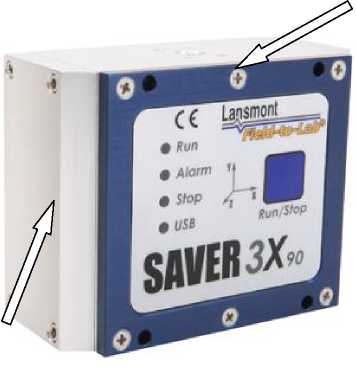

Рисунок 1 - Внешний вид регистраторов SAVER 3D15, SAVER 3X90, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Место пломбировки
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 2 - Внешний вид регистраторов SAVER 3М30, SAVER 3М30 Plus, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Место пломбировки
Место нанесения знака утверждения типа

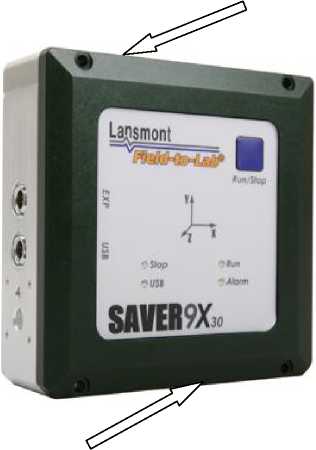

Рисунок 3 - Внешний вид регистратора SAVER 9Х30, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Таблица 2 - Метрологические характеристики
Наименование |
Модификации | ||||
характеристики |
SAVER |
SAVER |
SAVER |
SAVER |
SAVER |
9X30 |
3X90 |
3D15 |
3M30 |
3M30 Plus | |
Значения | |||||
Диапазон измере- |
от 1,0 до 490 | ||||
ний значения ускорения, м/с2 |
от 1,0 до 1961 |
от 1,0 до 980 | |||
Пределы допускаемой относительной погрешности измерений значения ускорения, % |
±5 | ||||
Диапазон рабочих |
от 0,4 до |
от 0,4 до 500 |
от 0,4 до 250 | ||
частот, Гц |
2500 | ||||
Неравномерность амплитудно- | |||||
частотной |
10 | ||||
характеристики, %, не более |
Примечание: Указанные метрологические характеристики приведены для осей X,Y,Z
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Модификации | ||
SAVER 9X30 |
SAVER SAVER 3X90 3D15 |
SAVER SAVER 3M30 3M30 Plus | |
Значения | |||
Диапазон рабочих температур, °С |
от -40 до + 60 | ||
Масса, г, не более |
1000 |
480 |
400 |
Габаритные размеры, (длинахширина хвысота) мм, не более |
130x125x45 |
97x75x45 |
80x75x35 |
Средний срок службы, лет |
10 |
