Номер по Госреестру СИ: 66613-17
66613-17 Аудиоанализаторы
(Boonton 1121А)
Назначение средства измерений:
Аудиоанализаторы Boonton 1121А (далее по тексту - анализаторы) предназначены для воспроизведения напряжения переменного тока, измерений напряжения постоянного и переменного токов, частоты и коэффициента нелинейных искажений.
Внешний вид.
Аудиоанализаторы
Рисунок № 1
Внешний вид.
Аудиоанализаторы
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.02.2027
Номер записи - 158090
ID в реестре СИ - 380490
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Boonton 1121А., Boonton 1121А, Boonton 1121A,
Производитель
Изготовитель - Фирма "Wireless Telecom Group"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 13
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№285 от 2017.02.17 Об утверждении типов СИ (60 позиций)
№176 от 2022.01.25 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Аудиоанализаторы (Boonton 1121А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Аудиоанализаторы (Boonton 1121А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 8 | 6 | 2 | 0 | 7 | 5 | 2 | |||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Аудиоанализаторы (Boonton 1121А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
16098 | 22186 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
28274 | 22186 |
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 911030 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора в виде голографической наклейки и на титульный лист эксплуатационной документации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к аудиоанализаторам Boonton 1121А
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.762-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник
Поверка
Поверкаосуществляется по документу МП 66613-17 «Инструкция. Аудиоанализаторы Boonton 1121А фирмы «Wireless Telecom Group», США. Методика поверки», утверждённому начальником ФГБУ «ГНМЦ» Минобороны России 25 октября 2016 г.
Основные средства поверки:
-
- калибратор-вольтметр универсальный В1-28 (рег. № 10759-86);
-
- вольтметр универсальный В7-81 (рег. № 10759-86);
-
- генератор сигналов низкочастотный Г3-136 (рег. № 44849-10);
-
- частотомер электронно-счетный Ч3-64/1 (рег. № 9135-83);
-
- калибратор-измеритель нелинейных искажений СК6-20 (рег. № 41370-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на лицевую панель анализатора в виде наклейки.
Изготовитель
Фирма «Wireless Telecom Group», США
Адрес: 25 Eastmans Road, Parsippany, NJ 07054, United States
Телефон: (+1) 973-386-9696, факс: (+1) 973-386-9191
Web-сайт: www.wtcom.com
E-mail: boonton@boonton. com
Заявитель
Общество с ограниченной ответственностью «ВИЛКОМ ХОЛДИНГ»
(ООО «ВИЛКОМ ХОЛДИНГ»)
ИНН 7710370947
Адрес: 107140, г. Москва, а/я 28, Юридический адрес: 140102, Московская область, город Раменское, ул. Красноармейская, д. 15а, этаж 3, помещение №13
Телефон: (495) 961-34-43, факс: (495) 961-34-42
E-mail: info@vilcom.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23, факс: (495) 583-99-48
Принцип действия анализаторов основан на фильтрации, усилении (ослаблении) входного сигнала для его нормализации относительно диапазона преобразования АЦП, преобразовании сигнала в АЦП в цифровой код, дальнейшей обработке в микропроцессорном устройстве и выводе результатов измерений на дисплей. Принцип действия встроенного генератора основан на цифро-аналоговом преобразовании цифрового кода, генерируемого микропроцессором, и комбинированном ослаблении и усилении выходного сигнала с помощью программируемого аттенюатора и усилителя мощности, соответственно.
Конструктивно анализаторы выполнены в виде настольного малогабаритного прибора в моноблочном исполнении. Управление режимами работы анализаторов осуществляется с помощью кнопочных органов управления, расположенных на передней панели. Отображение параметров настроек, установленных значений и результатов измерений осуществляется с помощью трех отдельных алфавитно-цифровых жидкокристаллических дисплеев.
Анализаторы имеют два входа со входным сопротивлением 100 кОм каждый (LOW -вход с общим корпусом и HIGH - изолированный вход) и два выхода (LOW и HIGH) с выходным сопротивлением 50, 150 или 600 Ом, переключаемым программно. Входы и выходы оснащены разъемами типа BNC.
Дополнительно анализаторы определяют отношения сигнал/шум (S/N) и коэффициент искажения (SINAD), отношения сигналов, воспроизводят синусоидальные сигналы в режимах развертки частоты/уровня, а также осуществляют обмен данными с внешним компьютером посредством интерфейса IEEE-488.
Общий вид передней панели анализатора и места для нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Общий вид задней панели анализатора и схема пломбировки от несанкционированного доступа приведены на рисунке 2. Защита от несанкционированного доступа предусмотрена в виде опломбирования корпуса анализатора голографическими наклейками, соединяющими заднюю панель с верхней и нижней панелями корпуса анализатора.
Место для знака утверждения типа
Место для знака поверки
Рисунок 1 - Общий вид передней панели анализатора
Места для пломбировки

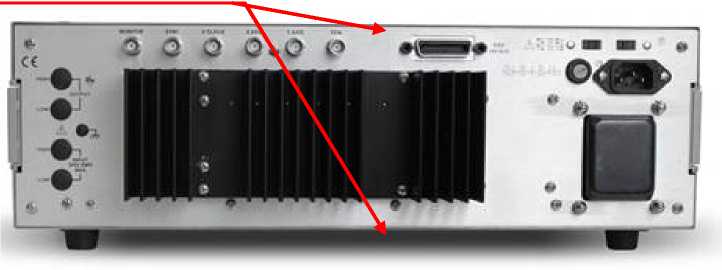

Рисунок 2 - Общий вид задней панели анализатора и схема пломбировки
