Сведения о средстве измерений: 66481-17 Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм"

Номер по Госреестру СИ: 66481-17
66481-17 Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм"
(Нет данных)

Назначение средства измерений:
Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали «Камера диафрагм» (далее - ИС) предназначена для измерений избыточного давления (воды, воздуха, пара), температуры (воды, пара), массового расхода (воды, воздуха, пара), автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, формирования сигналов предупредительной и аварийной сигнализации.

сертификация программного обеспечения
Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали
Внешний вид.
Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм"
Рисунок № 1
Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали
Внешний вид.
Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм"
Рисунок № 2
Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали
Внешний вид.
Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм"
Рисунок № 3
Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали
Внешний вид.
Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм"
Рисунок № 4
Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали
Внешний вид.
Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм"
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157939
ID в реестре СИ - 380339
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

53 канала,

Производитель

Изготовитель - ОАО "Алтай-Кокс"
Страна - РОССИЯ
Населенный пункт - г.Заринск
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№129 от 2017.01.26 Об утверждении типов средств измерений

Наличие аналогов СИ: Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм" (Нет данных)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ОАО "Алтай-Кокс"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
51377-12

Система измерительная автоматизированной системы управления технологическим процессом установки грануляции пека каменноугольного ОАО "Алтай-Кокс", Нет данных
ОАО "Алтай-Кокс" (РОССИЯ г.Заринск)
ОТ
1 год
52490-13

Система измерительная автоматизированной системы управления технологическим процессом коксовых батарей № 3 и № 4 ОАО "Алтай-Кокс", Нет данных
ОАО "Алтай-Кокс" (РОССИЯ г.Заринск)
ОТ
1 год
52602-13

Система измерительная автоматизированной системы управления технологическим процессом коксовых батарей № 1 и № 2 ОАО "Алтай-Кокс", Нет данных
ОАО "Алтай-Кокс" (РОССИЯ г.Заринск)
ОТ
1 год
66262-16

Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Температура подшипников питательных насосов", Нет данных
ОАО "Алтай-Кокс" (РОССИЯ г.Заринск)
ОТ
МП
1 год
66480-17

Система измерительная автоматизированная системы контроля температуры ТЭЦ (турбинный цех) Турбогенератор №2, Нет данных
ОАО "Алтай-Кокс" (РОССИЯ г.Заринск)
ОТ
МП
1 год
66481-17

Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм", Нет данных
ОАО "Алтай-Кокс" (РОССИЯ г.Заринск)
ОТ
МП
1 год
74778-19

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Алтай-Кокс", Нет данных
ОАО "Алтай-Кокс" (РОССИЯ г.Заринск)
ОТ
МП
4 года

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм" (Нет данных)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «Алтайский ЦСМ»
(RA.RU.311486)
РСТ
  • 1 0 0 0 0 0 0
    ФБУ "АЛТАЙСКИЙ ЦСМ"
    (RA.RU.311486)
    РСТ
  • 53 канала
  • 4 0 3 0 3 0 3
    ФБУ "АЛТАЙСКИЙ ЦСМ"
    (RA.RU.311486)
    РСТ
  • 53 канала
  • 45 0 0 0 0 0 0

    Стоимость поверки Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали "Камера диафрагм" (Нет данных)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) АРМ оператора функционирует в SCADA-системе Iconics Genesis и осуществляет отображение измеренных значений параметров технологического процесса, хранение архивных данных, формирование и отображение архивных данных, журналов аварийный сообщений, сигналов сигнализации.

    Встроенное ПО контроллеров (метрологически значимая часть ПО ИС) разработано в системе программирования контроллеров UltraLogik и осуществляет автоматический сбор, обработку и передачу измерительной информации на АРМ оператора, обеспечение работы предупредительной и аварийной сигнализации.

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики ИС нормированы с учетом влияния ПО.

    Идентификационные данные ПО приведены в таблицах 1-3.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Проект «tu» (tu.exe)

    Номер версии

    (идентификационный номер) ПО

    не присвоен

    Цифровой идентификатор ПО (MD5)

    E44C 1FFE BE2E 42F9 2A70 A8D5 FF90 E21A

    Таблица 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Проект «к2» (k2.exe)

    Номер версии

    (идентификационный номер) ПО

    не присвоен

    Цифровой идентификатор ПО (MD5)

    A8A9 D9B8 C597 E4BA 9C2A B334 84DD D1C7

    Таблица 3

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Проект «к4» (k4.exe)

    Номер версии

    (идентификационный номер) ПО

    не присвоен

    Цифровой идентификатор ПО (MD5)

    6528 1EEA 3ECF A55F 7DD8 BC0A 5476 F5E2


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист документа «Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали «Камера диафрагм». Формуляр» типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системе измерительной автоматизированной Турбинного цеха Теплоэлектроцентрали «Камера диафрагм»

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

    06-02-02-A ТЭЦ. Камера диафрагм №1. Рабочий проект

    06-02-03-А ТЭЦ. Камеры диафрагм № 2 и № 3. Автоматизированный учет теплоэнергии 06-02-04-А Камера диафрагм № 4. Главный корпус. Автоматизированный учет теплоэнергии

    Поверка

    Поверка осуществляется по документу ОЦСМ 30147-2016 МП «ГСИ. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали «Камера диафрагм». Методика поверки», утвержденному ФБУ «Омский ЦСМ» 06.06.2016 г.

    Основные средства поверки:

    - средства измерений в соответствии с нормативной документацией по поверке измерительных преобразователей и приборов;

    - калибратор электрических сигналов СА150 (рег. №53468-13): диапазон воспроизведения сигналов силы постоянного тока от 0 до 22 мА, пределы допускаемой основной погрешности ±(0,025%^X+3 мкА), где Х - установленное значение/100%; диапазон воспроизведения сопротивления постоянному току от 0 до 550 Ом, пределы допускаемой основной погрешности ±(0,02%-X+0,1 Ом), где Х - установленное значение/100%.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке ИС.


    Изготовитель


    Открытое акционерное общество «Алтай-Кокс» (ОАО «Алтай-Кокс»)
    ИНН 2205001753
    Адрес: 659107, Алтайский край, г. Заринск, ул. Притаежная, 2
    Телефон (факс): +7 (38595) 5-31-80; 5-39-04
    Web-сайт: http://altai.nlmk.com
    E-mail: ak-a-info@nlmk.com

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
    Адрес: 644116, г. Омск, ул. 24 Северная, 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07
    Web-сайт: http://csm.omsk.ru
    E-mail: info@ocsm.omsk.ru

    ИС является средством измерений единичного производства. Конструктивно ИС представляет собой трехуровневую распределенную систему. Измерительные каналы (далее - ИК) ИС состоят из следующих компонентов (по ГОСТ Р 8.596):

    • - измерительные компоненты - первичные и вторичные измерительные преобразователи (далее - ПИП и ВИП соответственно), имеющие нормированные метрологические характеристики (нижний уровень ИС);

    • - комплексные компоненты - преобразователи измерительные ADAM серии 5000, состоящие из модуля ввода аналоговых сигналов ADAM 5017 и модуля управляющего ADAM 5510 (средний уровень ИС);

    • - вычислительные компоненты - автоматизированные рабочие места (далее - АРМ) оператора (верхний уровень ИС);

    • - связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой физической величине от одного компонента ИС к другому, включая модули ADAM-4520 (рег. №22667-02).

    ИС имеет в своем составе 53 ИК. Структурная схема ИС приведена на рисунке 1. Перечень ИК, тип и метрологические характеристики средств измерений, входящих в состав ИС, приведены в таблице 5.

    Принцип действия ИС следующий: ИС функционирует в автоматическом режиме. ПИПы и ВИПы выполняют измерение физических величин и их преобразование в аналоговые унифицированные сигналы в виде силы постоянного тока. Преобразователи измерительные измеряют входные аналоговые унифицированные сигналы в виде силы постоянного тока и выполняют их аналогово-цифровое преобразование, осуществляют преобразование цифровых кодов в значения технологических параметров, выполняют вычислительные и логические операции. Преобразователи измерительные по цифровому каналу передают информацию на АРМ оператора, предназначенные для мониторинга и оперативного управления технологическим процессом.

    Передача сигналов от измерительных компонентов ИС к комплексным осуществляется по контрольным проводам КВВГ и ПВ с медными жилами с ПВХ изоляцией. Информационный обмен между компонентами среднего и верхнего уровней ИС осуществляется по протоколу PLCNet.

    Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали
    Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали

    Камера диафрагм №4         Камера диафрагм №№2, 3          Камера диафрагм № 1

    Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали
    Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали
    Внешний вид. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали

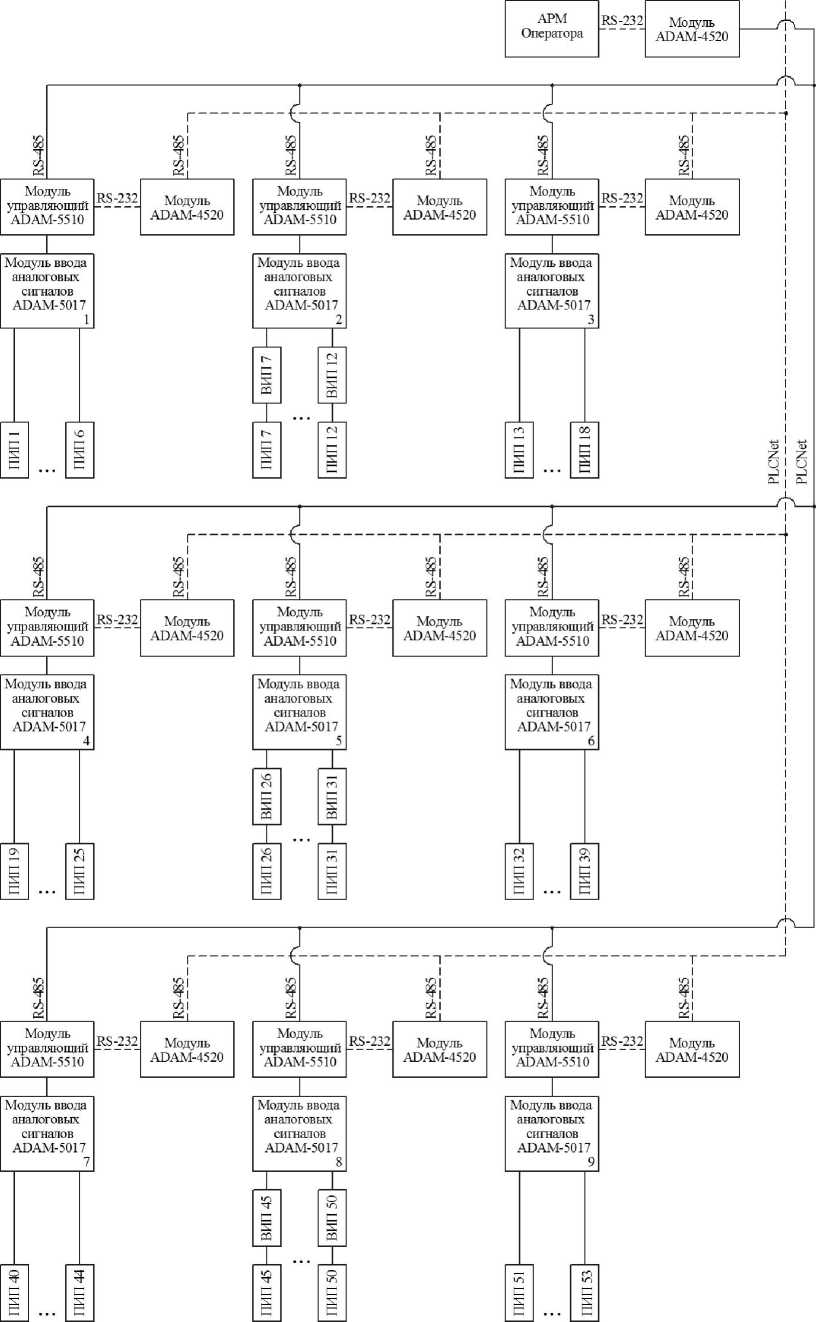

    Рисунок 1 - Структурная схема ИС

    ИС обеспечивает выполнение следующих основных функций:

    - измерение и отображение текущих значений параметров технологического процесса;

    - автоматическая диагностика и отображение состояния  технологического

    оборудования;

    - первичная обработка результатов измерений;

    - хранение архивов значений параметров технологического процесса;

    - мониторинг и управление технологическим процессом;

    - ведение журнала аварийных сообщений;

    - формирование сигналов предупредительной и аварийной сигнализации;

    - вывод на печать графиков и отчетов.


    В комплект ИС входят технические средства (измерительные, комплексные компоненты ИС), представленные в таблице 3, АРМ оператора (в том числе вычислительные и связующие компоненты ИС), представленные в таблице 6 и техническая документация, представленная в таблице 7.

    Таблица 6

    Наименование

    ПО

    Количество

    АРМ оператора: персональный компьютер с минимальными требованиями:

    процессор 3,2 ГГц; 512 Mb RAM;

    40 Gb HDD; FDD; CD-ROM; Ethernet; монитор 19”; клавиатура, мышь, принтер

    Операционная система:

    Microsoft Windows 98

    Прикладное ПО:

    SCADA-система Iconics Genesis

    2

    Преобразователь измерительный

    ADAM серии 5000

    Система программирования контроллеров UltraLogik

    9

    Таблица 7

    Наименование

    Количество

    06-02-02-A «ТЭЦ. Камера диафрагм №1. Рабочий проект»

    1

    06-02-03-А «ТЭЦ. Камеры диафрагм № 2 и № 3. Автоматизированный учет теплоэнергии»

    1

    06-02-04-А «Камера диафрагм № 4. Главный корпус. Автоматизированный учет теплоэнергии»

    1

    «Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали «Камера диафрагм». Формуляр»

    1

    ОЦСМ 30147-2016 МП «ГСИ. Система измерительная автоматизированная Турбинного цеха Теплоэлектроцентрали «Камера диафрагм». Методика поверки»

    1


    Основные метрологические технические характеристики ИК ИС приведены в таблицах 4 и 5.

    Таблица 5

    Наименование характеристики

    Значение

    Параметры электрической сети питания:

    • - напряжение питания переменного тока, В

    • -  частота, Гц

    • -  напряжение питания постоянного тока, В

    от 198 до 242

    от 49 до 51

    от 18 до 27

    Параметры выходных сигналов ПИП и ВИП:

    • -  сигналы термопреобразователей сопротивления с НСХ по ГОСТ 6651-2009

    • -  сила постоянного тока, мА

    50М; 50П от 4 до 20

    Параметры модулей ввода аналоговых сигналов ADAM 5017:

    - сила постоянного тока, мА

    от -20 до +20

    Условия эксплуатации ПИП:

    • -  температура окружающего воздуха, °С

    • -  относительная влажность при температуре +35 °С, %

    • -  атмосферное давление, кПа

    от 0 до +70 до 95 от 86,0 до 106,7

    Условия эксплуатации ВИП:

    • -  температура окружающего воздуха, °С

    • -  относительная влажность при температуре +35 °С, %

    • -  атмосферное давление, кПа

    от -10 до +50 до 95 от 86,0 до 106,7

    Условия эксплуатации комплексных компонентов ИС:

    • -  температура окружающего воздуха, °С

    • -  относительная влажность при температуре +35 °С, %

    • -  атмосферное давление, кПа

    от -10 до +70 до 95 от 84,0 до 107,0

    Условия эксплуатации вычислительных компонентов ИС:

    • -  температура окружающего воздуха, °С

    • -  относительная влажность, %

    • -  атмосферное давление, кПа

    от +15 до +35 до 70 от 86,0 до 106,7

    Таблица 5

    № ИК

    Наимено

    вание ИК ИС

    Диапазон измерений физической величины, ед. изм.

    Наименование, тип СИ

    № в Гос. реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    Камера диафрагм №1

    1

    Давление водовода №1

    от 0 до 2,5 МПа

    Преобразователь давления измерительный EJX530А

    28456-09

    Y=±0,5 %

    Y=±0,08 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    2

    Давление водовода №2

    от 0 до 1,0 МПа

    Преобразователь давления измерительный EJX530А

    28456-09

    Y=±0,5 %

    Y=±0,08 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    3

    Давление водовода №3

    от 0 до 1,0 МПа

    Преобразователь давления измерительный EJX530А

    28456-09

    Y=±0,5 %

    Y=±0,08 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    4

    Давление пара на КЖБИ

    от 0 до 2,5 МПа

    Датчик давления

    Метран-100-ДИ мод. 1150

    22235-01

    Y=±0,5 %

    Y=±0,15 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    5

    Давление воды на КЖБИ (прямая)

    от 0 до 1,0 МПа

    Преобразователь измерительный

    Сапфир-22М-ДИ мод. 2150

    11964-91

    Y=±0,5 %

    Y=±0,54 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,5 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    6

    Давление воды на КЖБИ (обратная)

    от 0 до 1,0 МПа

    Преобразователь измерительный

    Сапфир-22М-ДИ мод. 2150

    11964-91

    Y=±0,5 %

    Y=±0,54 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,5 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    № ИК

    Наименование ИК ИС

    Диапазон измерений физической величины, ед.

    изм.

    Наименование, тип СИ

    № в Гос.

    реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    7

    Температура водовода №1

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    8

    Температура

    водовода №2

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °С

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ех/М0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    9

    Температура

    водовода №3

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ех/М0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °C

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    10

    Температура пара на КЖБИ

    от 0 до 300 °С

    Термометр сопротивления

    ТСП-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(2,0+0,005-|t|)

    °C

    A=±(5,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ех/М0

    22676-12

    Y=±0,3 %

    Y=±0,5•Yосн

    на каждые 10 °C

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    № ИК

    Наименование ИК ИС

    Диапазон измерений физической величины, ед.

    изм.

    Наименование, тип СИ

    № в Гос. реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    11

    Температура

    воды на

    КЖБИ (прямая)

    от 0 до 150 °С

    Термометр сопротивления

    TCM-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    12

    Температура

    воды на

    КЖБИ (обратная)

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    13

    Расход воды

    водовод №1

    от 400 до 4000 т/ч

    Счетчик-расходомер электромагнитный ADMAG AFX300G

    17669-04

    3=0,5 %

    -

    Y=±0,75 %

    Y=±1,00 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    14

    Расход воды

    водовод №2

    от 200 до 2000 т/ч

    Счетчик-расходомер электромагнитный ADMAG AFX300G

    17669-04

    3=0,5 %

    -

    Y=±0,75 %

    Y=±1,00 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    15

    Расход воды водовод №3

    от 200 до 2000 т/ч

    Счетчик-расходомер электромагнитный ADMAG AFX300G

    17669-04

    3=0,5 %

    -

    Y=±0,75 %

    Y=±1,00 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    № ИК

    Наимено

    вание ИК ИС

    Диапазон измерений физической величины, ед. изм.

    Наименование, тип СИ

    № в Гос.

    реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    16

    Расход пара на КЖБИ

    от 2,5 до 6,3 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2440

    11964-91

    Y=±0,5 %

    Y=±0,45 % на каждые 10 °C

    Y=±6,0 %

    Y=±6,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    17

    Расход воды на КЖБИ (прямая)

    от 60 до 200 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2440

    11964-91

    Y=±0,5 %

    Y=±0,45 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    18

    Расход воды на КЖБИ (обратная)

    от 60 до 200 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2440

    11964-91

    Y=±0,5 %

    Y=±0,45 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    Камера диафрагм №№2, 3

    19

    Давление воды в теплосети на завод КД-2

    от 0 до 2,5 МПа

    Датчик давления Метран-150TG

    32854-09

    Y=±0,5 %

    Y=±0,12 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    20

    Давление воды в теплосети с завод КД-2

    от 0 до 1,0 МПа

    Преобразователь измерительный

    Сапфир-22М-ДИ мод. 2150

    11964-91

    Y=±0,5 %

    Y=±0,54 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,5 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    21

    Давление пара на завод

    КД-2 лев

    от 0 до 2,5 МПа

    Датчик давления Метран-150TG

    32854-09

    Y=±0,5 %

    Y=±0,12 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    22

    Давление пара на завод

    КД-2 прав

    от 0 до 2,5 МПа

    Преобразователь давления измерительный EJX530А

    28456-09

    Y=±0,5 %

    у=±0,08

    на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    № ИК

    Наименование ИК ИС

    Диапазон измерений физической величины, ед. изм.

    Наименование, тип СИ

    № в Гос.

    реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    23

    Давление ГВС с КХЗ

    от 0 до 1,0 МПа

    Преобразователь измерительный

    Сапфир-22М-ДИ мод. 2150

    11964-91

    Y=±0,5 %

    Y=±0,54 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,5 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    24

    Давление сжатого воздуха

    от 0 до 1,0 МПа

    Преобразователь давления измерительный EJX530A

    28456-09

    Y=±0,5 %

    Y=±0,08

    на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    25

    Давление воды на УСТК

    от 0 до 1,0 МПа

    Датчик давления Метран-150TG

    32854-09

    Y=±0,5 %

    Y=±0,06 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    26

    Температура воды в теплосети на завод КД-2

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ех/М0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °C

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    27

    Температура воды в теплосети с завод КД-2

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ех/М0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °C

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    № ИК

    Наименование ИК ИС

    Диапазон

    измерений физической величины, ед.

    изм.

    Наименование, тип СИ

    № в Гос.

    реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    28

    Температура

    пара на завод

    КД-2 лев.

    от 0 до 300 °С

    Термометр сопротивления

    ТСП-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(2,0+0,005-|t|)

    °C

    A=±(5,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    'У=±0,57осн на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    29

    Температура пара на завод КД-2 прав.

    от 0 до 300 °С

    Термометр сопротивления

    ТСП-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °С

    -

    A=±(2,0+0,005-|t|)

    °C

    A=±(5,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,5•Yосн

    на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    30

    Температура

    ГВС с завода

    КД-2

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °C

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    31

    Температура

    воды на

    УСТК

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ех/М0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °C

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    № ИК

    Наименование ИК ИС

    Диапазон измерений физической величины, ед.

    изм.

    Наименование, тип СИ

    № в Гос. реестре

    СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    32

    Расход сет. воды в теплосети на завод КД-2

    от 600 до 2000 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2430

    11964-91

    Y=±0,5 %

    Y=±0,50 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    33

    Расход сет. воды в теплосети с завод КД-2

    от 600 до 2000 т/ч

    Датчик давления Метран-150CD

    32854-09

    Y=±0,5 %

    Y=±0,12 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    34

    Расход пара на завод КД-2 лев

    от 4 до 10 т/ч

    Датчик давления

    Метран-100-ДД мод. 1422

    22235-01

    Y=±0,5 %

    Y=±0,15 % на каждые 10 °C

    Y=±6,0 %

    Y=±6,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    35

    Расход пара на завод КД-2 прав.

    от 4 до 10 т/ч

    Датчик давления

    Метран-100-ДД мод. 1422

    22235-01

    Y=±0,5 %

    Y=±0,15 % на каждые 10 °C

    Y=±6,0 %

    Y=±6,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    36

    Расход ГВС с завода

    от 60 до 200 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2420

    11964-91

    Y=±0,5 %

    Y=±0,45 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    37

    Расход сжатого воздуха

    КД-2

    от 60 до 200 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2420

    11964-91

    Y=±0,5 %

    Y=±0,45 % на каждые 10 °C

    Y=±6,0 %

    Y=±6,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    38

    Расход воды на УСТК прав.

    от 300 до 1000 т/ч

    Датчик давления Метран-150CD

    32854-09

    Y=±0,5 %

    Y=±0,18 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    № ИК

    Наимено

    вание ИК ИС

    Диапазон измерений физической величины, ед. изм.

    Наименование, тип СИ

    № в Гос.

    реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    39

    Расход воды на УСТК лев.

    от 300 до 1000 т/ч

    Датчик давления Метран-150CD

    32854-09

    Y=±0,5 %

    Y=±0,18 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    Камера диафрагм №4

    40

    Давление воды в теплосети на завод КД-4

    от 0 до 2,5 МПа

    Преобразователь измерительный

    Сапфир-22М-ДИ мод. 2150

    11964-91

    Y=±0,5 %

    Y=±0,45 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    41

    Давление воды в теплосети с завода КД-4

    от 0 до 1,0 МПа

    Преобразователь измерительный

    Сапфир-22М-ДИ мод. 2150

    11964-91

    Y=±0,5 %

    Y=±0,54 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,5 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    42

    Гл. корпус. Давление ГВС на завод

    от 0 до 1,0 МПа

    Датчик давления

    Метран-100-ДИ мод. 1150

    22235-01

    Y=±0,5 %

    Y=±0,23 % на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    43

    Гл. корпус.

    Давление сет.воды в общем коллекторе (прям)

    от 0 до 2,5 МПа

    Преобразователь давления измерительный EJX530А

    28456-09

    Y=±0,5 %

    у=±0,08

    на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    № ИК

    Наименование ИК ИС

    Диапазон измерений физической величины, ед. изм.

    Наименование, тип СИ

    № в Гос.

    реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    44

    Гл. корпус.

    Давление сет.воды в общем коллекторе (обР)

    от 0 до 1,0 МПа

    Преобразователь давления измерительный EJX530A

    28456-09

    Y=±0,5 %

    Y=±0,08

    на каждые 10 °C

    Y=±1,0 %

    Y=±3,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    45

    Температура воды в теплосети на завод КД-4

    от 0 до 150 °С

    Термопреобразователь сопротивления ТСМ Метран-203-32

    50911-12

    A=±(0,3+0,005-|t|)

    °С

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    46

    Температура воды в теплосети с завода КД-4

    от 0 до 150 °С

    Термопреобразователь сопротивления ТСМ Метран-203-32

    50911-12

    A=±(0,3+0,005-|t|)

    °С

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °C

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    47

    Гл корпус. Температура ГВС на завод

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ех/М0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °C

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    № ИК

    Наименование ИК ИС

    Диапазон измерений физической величины, ед. изм.

    Наименование, тип СИ

    № в Гос.

    реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    48

    Гл корпус.

    Температура сетевой воды после бойлерной установки №1

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    49

    Гл корпус.

    Температура сетевой воды после бойлерной установки №2

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °С

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ex/M0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    50

    Температура наружного воздуха

    от 0 до 150 °С

    Термометр сопротивления

    ТСМ-0193-01

    40163-08

    A=±(0,3+0,005-|t|)

    °C

    -

    A=±(1,5+0,005-|t|)

    °C

    A=±(3,0+0,005-|t|)

    °C

    Преобразователь измерительный модульный ИМП 0399Ех/М0

    22676-12

    Y=±0,3 %

    Y=±0,15 % на каждые 10 °С

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    51

    Расход воды в теплосети на завод КД-4

    от 500 до 1600 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2430

    11964-91

    Y=±0,5 %

    Y=±0,50 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    52

    Расход воды в теплосети с завод КД-4

    от 500 до 1600 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2430

    11964-91

    Y=±0,5 %

    Y=±0,50 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °C

    № ИК

    Наименование ИК ИС

    Диапазон измерений физической величины, ед. изм.

    Наименование, тип СИ

    № в Гос.

    реестре СИ

    Пределы допускаемой основной погрешности

    Пределы допускаемой дополнительной погрешности

    Границы допускаемой основной погрешности ИК

    Границы допускаемой погрешности ИК в рабочих условиях

    53

    Гл корпус.

    Расход ГВС на завод

    от 5 до 16 т/ч

    Преобразователь измерительный

    Сапфир-22М-ДД мод. 2420

    11964-91

    Y=±0,5 %

    Y=±0,45 % на каждые 10 °C

    Y=±7,0 %

    Y=±7,0 %

    Модуль ввода аналоговых сигналов ADAM-5017

    22907-02

    Y=±0,1 %

    Y=±0,0015 % на каждый 1 °С

    Примечания:

    • -  в таблице приняты следующие обозначения: СИ - средство измерений; Д - абсолютная погрешность; у - приведённая погрешность; 3 - относительная погрешность; t - измеренное значение температуры;

    • -  дополнительная погрешность нормирована для рабочих условий эксплуатации


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
