Номер по Госреестру СИ: 66432-17
66432-17 Система измерений параметров
(АПД-50)
Назначение средства измерений:
Система измерений параметров АПД-50 (далее - СИП) предназначена для измерений напряжения и силы постоянного тока, напряжения переменного тока, частоты периодических сигналов, сопротивления постоянному току, воспроизведения напряжения постоянного тока, а также для регистрации и отображения результатов измерений и расчетных величин.
Внешний вид.
Система измерений параметров
Рисунок № 1
Внешний вид.
Система измерений параметров
Рисунок № 2
Внешний вид.
Система измерений параметров
Рисунок № 3
Внешний вид.
Система измерений параметров
Рисунок № 4
Внешний вид.
Система измерений параметров
Рисунок № 5
Внешний вид.
Система измерений параметров
Рисунок № 6
Внешний вид.
Система измерений параметров
Рисунок № 7
Внешний вид.
Система измерений параметров
Рисунок № 8
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 «Professional» (64-разрядная). Функциональное ПО представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC метрологически значимой частью специального ПО «Recorder» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
scales.dll |
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
Цифровой идентификатор ПО |
24CBC163 |
Алгоритм вычисления идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на стойку в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерений параметров АПД-50
ГОСТ Р 51841-2001. Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы
для средств измерений электрического сопротивления»
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 30 А
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 Вв диапазоне частот от 140-2 до 2409 Гц
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Поверка
Поверкаосуществляется по документу МП 66432-17 «Инструкция. Система измерений параметров АПД-50. Методика поверки», утвержденному ООО «КИА» 28 сентября 2016 г.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-110, (рег. № 5460-76);
- калибратор процессов документирующий FLUKE 753, (рег. № 49876-12);
- мера электрического сопротивления постоянного тока многозначная Р3026-1,
(рег. № 56523-14);
- мера электрического сопротивления постоянного тока многозначная Р3026-2,
(рег. № 8478-91);
- катушка электрического сопротивления Р331 (2 шт.), (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «Научно-производственный центр «МЕРА»
(ЗАО «НПЦ «МЕРА»)
ИНН: 5018085734
Адрес: 141070, Россия, Королев, Московская область, ул. Пионерская, д. 4
Телефон (факс) (495)-783-71-59; 745-98-93
E-mail: common@nppmera.ru
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, Россия, Москва, Сибирский проезд, д. 2, стр. 11
Юридический адрес: 107066, Россия, Москва, ул. Доброслободская, д. 10, стр. 5
Телефон (факс): (495) 737-67-19
E-mail: VS-KIA@rambler.ru
Принцип действия СИП основан на приёме от первичных преобразователей,
не входящих в состав системы, сигналов о значениях измеряемых (контролируемых)
параметров, преобразовании их в цифровой код с помощью аналогово-цифрового преобразователя и передаче цифровой информации в персональный компьютер для дальнейшего её использования. Результаты измерений отображаются на экране рабочего места оператора. При подключении к входу любого измерительного канала (ИК) первичного преобразователя, канал может быть переведен в статус ИК соответствующего параметра. Расчет значения параметра в этом случае выполняется по градуировочной зависимости первичного преобразователя.
Конструктивно СИП представляет собой: рабочее место оператора; стойку с вмонтированным в нее крейтом MIC-036R с установленными в нем измерительными модулями, объединенными локальной сетью Ethernet; шкаф кроссировочный со встроенными модулями: ME-003, ME-007, ME-402, ME-005K; два шкафа коммутационных; комплект кабелей; комплект ЗИП.
Функционально система измерений параметров АПД-50 включает в себя ИК:
ИК напряжения постоянного тока;
ИК сопротивления постоянному току;
ИК силы постоянного тока;
ИК относительного напряжения постоянного тока;
ИК напряжения переменного тока;
ИК частоты периодического сигнала.
Защита от несанкционированного доступа к компонентам СИП обеспечивается:
-
- пломбированием крейта MIC-036R с установленными в него модулями (рисунок 7);
-
- запиранием ключом замка на дверях шкафа кроссировочного БЛИЖ.408320.151.032 (рисунок 8);
-
- наклеиванием наклеек (рисунок 9) на двери шкафов коммутационных БЛИЖ.408320.136.131 и на остальные компоненты системы.
Общий вид составных частей средства измерений представлен на рисунках 1-6.
Место нане-
сения знака
утверждения j типа
Рисунок 2 - Внешний вид шкафа кроссировочного БЛИЖ.408320.151.032
Рисунок 1 - Внешний вид стойки
БЛИЖ.408310.004.120

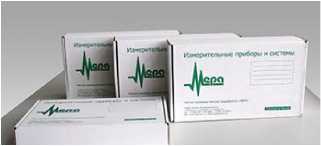

Рисунок 4 - Внешний вид комплекта
ЗИП БЛИЖ.402490.015.054

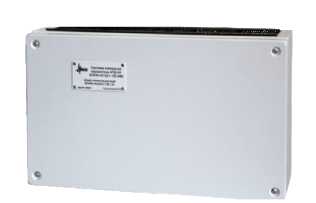

Рисунок 3 - Внешний вид шкафа коммутационного БЛИЖ.408320.136.131

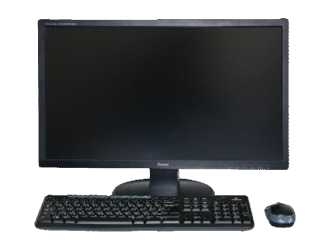

Рисунок 6 - Внешний вид рабочего места оператора
Рисунок 5 - Внешний вид комплекта кабелей БЛИЖ.402490.018.205
Рисунок 7 - Внешний вид пломбирования крейта MIC-036R с установленными в ней модулями
Рисунок 8 - Внешний вид замка шкафа кроссировочно-го БЛИЖ.408320.151.032
Рисунок 9 - Внешний вид наклейки, защита от несанкционированного доступа шкафа коммутационного
БЛИЖ.408320.136.131
Таблица 2 - Метрологические характеристики
Наименование контролируемого параметра ИК |
Измеряемые величины |
Значение входного сигнала |
Пределы допускаемой погрешности |
Кол-во каналов |
ИК силы постоянного тока | ||||
Избыточное давление |
Сила постоянного тока |
от 4 до 17,333 мА от 4 до 18,667 мА |
±0,1 % от верхнего пре дела (ВП) |
1 1 |
ИК напряжения постоянного тока | ||||
Температура |
Напряжение постоянного тока |
от 0 до 43,846 мВ от 0 до 5,913 мВ |
±1,4 % от ВП ±0,9 % от ВП |
2 2 |
ИК сопротивления постоянному току | ||||
Температура |
Сопротивление постоянному току |
от 80,31 до 123,24 Ом от 80,31 до 157,33 Ом |
±0,5 % от ВП |
3 1 |
ИК напряжения переменного тока | ||||
Виброускорение |
Напряжение переменного тока в диапазоне частот от 10 до 3000 Гц |
от 0 до 5 В |
±5,0 % от ВП |
3 |
Продолжение таблицы 2
Наименование контролируемого параметра ИК |
Измеряемые ве личины |
Значение входного сигнала |
Пределы допускаемой погрешности |
Кол-во каналов |
ИК относительного напряжение постоянного тока | ||||
Крутящий момент силы |
Коэффициент преобразования |
от 0,1 до 2 мВ/В |
±0,3 % от ВП |
2 |
ИК частоты периодического сигнала | ||||
Частота вращения |
Частота периодического сигнала |
от 200 до 7500 Гц |
±0,18 % от ВП |
2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
|
230±23 50±0,2 |
Потребляемая мощность, В •А, не более |
2000 |
Габаритные размеры составных частей средства измерений, мм, (Ш*В*Г), не более | |
- стойка |
550x1300x670 |
- шкаф кроссировочный |
600x1050x300 |
- шкаф коммутационный |
300x500x130 |
- шкаф коммутационный |
300x500x130 |
- рабочее место оператора |
570x450x200 |
- комплект кабелей |
600x600x400 |
- комплект ЗИП |
150x100x300 |
Масса составных частей, кг, не более | |
- стойка |
85 |
- шкаф кроссировочный |
45 |
- шкаф коммутационный |
6 |
- шкаф коммутационный |
6 |
- рабочее место оператора |
4 |
- комплект кабелей |
30 |
- комплект ЗИП |
2 |
Условия эксплуатации:
|
от +10 до +30 от 30 до 80 от 84 до 106 |
