Номер по Госреестру СИ: 66404-17
66404-17 Анализаторы рентгеновские флуоресцентные волнодисперсионные
("СПЕКТРОСКАН MSW")
Назначение средства измерений:
Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW» предназначены для измерения массовой доли серы, свинца, марганца и железа в нефти и нефтепродуктах.
Внешний вид.
Анализаторы рентгеновские флуоресцентные волнодисперсионные
Рисунок № 1
Внешний вид.
Анализаторы рентгеновские флуоресцентные волнодисперсионные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.01.2027
Номер записи - 157857
ID в реестре СИ - 380257
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СПЕКТРОСКАН MSW, Нет модификации, Без модификации, «СПЕКТРОСКАН MSW», -, "СПЕКТРОСКАН MSW",
Производитель
Изготовитель - Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 28
Выдано извещений - 1
Кол-во периодических поверок - 22
Кол-во средств измерений - 12
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 683 дн.
Приказы РСТ, где упоминается данный тип СИ
№2423 от 2021.10.28 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
№1231 от 2024.05.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
Наличие аналогов СИ: Анализаторы рентгеновские флуоресцентные волнодисперсионные ("СПЕКТРОСКАН MSW")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47397-11 18.05.2026 |
Анализаторы серы рентгеновские флуоресцентные волнодисперсионные, Спектроскан SW-D3 Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН») (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
66404-17 19.01.2027 |
Анализаторы рентгеновские флуоресцентные волнодисперсионные, "СПЕКТРОСКАН MSW" Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН») (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
76508-19 28.10.2029 |
Анализаторы элементные, СПЕКТРОСКАН МЕТА Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН») (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
77752-20 03.03.2030 |
Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные, СПЕКТРОСКАН SE Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН») (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Кто поверяет Анализаторы рентгеновские флуоресцентные волнодисперсионные ("СПЕКТРОСКАН MSW")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 1 | 5 | 1 | 3 | 1 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы рентгеновские флуоресцентные волнодисперсионные ("СПЕКТРОСКАН MSW")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2700 | 6573 |
|
ФБУ УРАЛТЕСТ Свердловская область |
10446 | 6573 |
Программное обеспечение
Анализаторы оснащаются встроенным ПО «SPW-D3» и автономным ПО «Количественный анализ», которое управляет работой анализатора отображает, обрабатывает и хранит полученные данные.
Идентификационные данные встроенного ПО приведены в Таблице 1, идентификационные данные автономного ПО приведены в Таблице 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационное наименование ПО |
SPW-D3 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 5.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные автономного ПО
|
Идентификационное наименование ПО |
Количественный анализ |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.0.0.300 |
|
Цифровой идентификатор ПО |
Цифровая подпись* SPECTRON NPO LTD |
|
* Проверка цифровой подписи выполняется средствами операционной системы персонального компьютера (просмотр свойств файла) | |
Встроенное и автономное ПО является полностью метрологически значимым.
Встроенное ПО выполнят следующие функции:
-
- управление анализатором;
-
- проведение диагностических проверок анализатора и отдельных его блоков;
-
- обработку и хранение результатов измерений.
Автономное ПО выполнят следующие функции:
-
- управление анализатором;
-
- настройка режимов работы анализатора;
-
- обработка и хранение результатов измерений;
-
- построение градуировочных графиков.
Уровень защиты встроенного и автономного ПО анализаторов «высокий», согласно Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
- Анализаторы рентгеновские флуоресцентные волнодисперсионные
«СПЕКТРОСКАН MSW». Руководство по эксплуатации РА18.000.000 РЭ.
- ГОСТ Р 53203-2008. «Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны».
- ГОСТ Р 52660-2006. «Топлива автомобильные. Метод определения содержания серы
рентгенофлуоресцентной спектрометрией с дисперсией по длине волны».
- ГОСТ ISO 20884-2012. «Топлива автомобильные. Метод определения содержания
серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам рентгеновским флуоресцентным волнодисперсионным «СПЕКТРОСКАН MSW»
Технические условия ТУ 4276-010-23124704-2015
Поверка
Поверкаосуществляется по документу МП-242-2040-2016 «Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.09.2016 г.
Основные средства поверки: стандартные образцы массовой доли серы в минеральном масле: ГСО 9513-2010 (СН-0,0003-НС), ГСО 9405-2009 (СН-0,030-НС), ГСО 9407-2009 (СН-0,100-НС), ГСО 9416-2009 (СН-5,000-НС), стандартные образцы содержания металлов в нефтепродуктах: СО СМН-ПА (Mn, Fe, Pb)-2 (ГСО 10066-2012), СО СМН-ПА (Mn, Fe, Pb)-50 (ГСО 10066-2012).
Допускается применение других стандартных образцов, допущенных к применению в Российской Федерации в установленном порядке и обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.
Знак поверки наносится на лицевую панель анализатора, как показано на рисунке 1.
Изготовитель
Общество с ограниченной ответственностью "Научно-производственное объединение "СПЕКТРОН" (ООО "НПО "СПЕКТРОН")
ИНН 7826101943
Адрес: 190103, Санкт-Петербург, ул. Циолковского, д.10, лит. А
Тел: +7(812) 325-81-83, факс: +7(812) 325-85-03; E-mail: info@spectron.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева».
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01,факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия анализатора - рентгенофлуоресцентная волнодисперсионная спектрометрия. Анализируемую пробу помещают в кювету, облучают первичным излучением рентгеновской трубки и измеряют интенсивность вторичного флуоресцентного излучения от образца на длинах волн, соответствующих сере, свинцу, марганцу и железу.
Аналитический сигнал формируется как разность скорости счёта импульсов на линиях серы, свинца, марганца и железа и фона. Оптимальные соотношения «сигнал/фон», статистически достаточное время счета на линиях определяемых элементов и фона, градуировочные характеристики, связывающие аналитический сигнал и массовую долю серы, свинца, марганца и железа в соответствующем диапазоне измерений, а также эксплуатационные параметры задаются заводскими установками.
Анализатор является стационарным настольным прибором, для управления и обработки информации используется встроенное микропроцессорное устройство. Программное обеспечение (ПО) анализатора предназначено для управления его работой и процессом измерений.
Конструктивно анализатор состоит из спектрометрического блока и блока вакуумного насоса с дополнительным оборудованием для подключения источника гелия. Спектрометрический блок включает в себя: рентгеновскую трубку, сканирующий рентгеновский спектрометрический канал с кристаллом-анализатором, детектор (пропорциональный счетчик), устройство водяного охлаждения. Анализатор может работать в двух режимах, отличающихся средой оптического контура, который можно вакуумировать или заполнять гелием.
Измерение массовой доли серы, свинца, марганца и железа в образце включает последовательный анализ двух проб нефти или нефтепродукта (единичные измерения). На экране, на передней панели анализатора, отображаются результаты двух единичных измерений, разность между ними, а также среднее арифметическое значение массовой доли определяемого элемента (результат измерения), эти же результаты выводятся на печать на встроенный принтер.
Анализатор имеет возможность подключения к персональному компьютеру типа IBM РС/АТ через последовательный интерфейс RS 232С или интерфейс USB.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий. Внешний вид анализаторов показан на рисунке 1. Места
пломбирования анализаторов показаны на рисунке 2.
Место нанесения
знака поверки

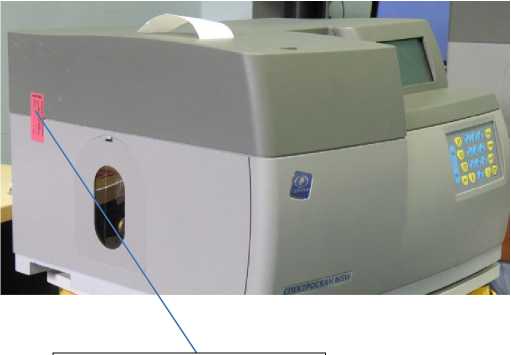

Рисунок 1 - Внешний вид анализатора СПЕКТРОСКАН MSW
Место пломбирования
слева
Место пломбирования справа

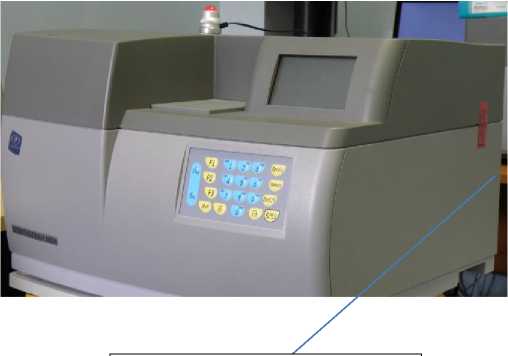

Рисунок 2 - Места пломбирования анализатора СПЕКТРОСКАН MSW
