Номер по Госреестру СИ: 66390-17
66390-17 Счетчики частиц в масле
(CCS 4)
Назначение средства измерений:
Счётчики частиц в масле CCS 4 (далее - счётчики) предназначены для измерений счётной концентрации частиц различного происхождения в маслах.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
CCS 4
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО " МетПромМонтаж " | Юридические лица | 1 | 1 | 1,00 |
| ООО "МетПромМонтаж" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| a242be4a-af03-e551-18de-6f0917be253d | 66390-17 | 2022-11-18 | — | актуальная |
| 1c6fbd20-66f0-5747-b8ec-0f19268fb8a7 | 66390-17 | 2022-11-18 | 2022-11-18 | архивная |
| c936f754-24ed-ac2a-a7a9-cb7a2c6c82c8 | 66390-17 | 2020-05-07 | 2022-11-18 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 18.11.2022
Срок свидетельства - 19.01.2022
Номер записи - 157841
ID в реестре СИ - 380241
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Нет модификации
Изготовитель - Фирма "Eaton Technologies GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кол-во поверок - 2
Выдано извещений - 1
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66390-17 Счетчики частиц в масле (CCS 4) Фирма "Eaton Technologies GmbH" (ГЕРМАНИЯ ) |
71947-18 Счетчики частиц в жидкости (ОПТИЗ-Л-01) ООО "Гидравлические Комплексные Системы" (РОССИЯ г. Тверь) |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Счётчики имеют встроенное и автономное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Автономное ПО предназначено для сбора, отображения и хранения результатов измерений на внешних носителях.
Системы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
- |
CCS4 Data Manager |
|
Номер версии (идентификационный номер) ПО |
версия не ниже 03.1d |
версия не ниже 3.0 |
|
Цифровой идентификатор ПО |
- |
e62eebee6c9dfcb09 582245085b1a3cb |
|
Алгоритм получения цифрового идентификатора |
MD5 | |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на корпус счётчика с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам частиц в масле CCS 4
1 ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов.
2 Техническая документация фирмы «Eaton Technologies GmbH».
осуществляется по документу МП-242-1988-2016 «Счётчики частиц в масле CCS 4. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «14» июля 2016 г.
Основные средства поверки: рабочие эталоны единицы счётной концентрации частиц в жидкости в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %, или стандартные образцы счётной концентрации частиц в масле, относительная погрешность не более ±15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Принцип действия счётчиков основан на регистрации ослабления оптического излучения. Луч, формируемый источником излучения - лазерным диодом, попадает в измерительную камеру и освещает фотоприёмник. Пересекающие луч частицы создают тень на фотоприёмнике. Соотношение площадей освещённой и затенённой областей фотоприёмника определяет размер частицы, а количество последовательных затенений - количество частиц.
Конструктивно счётчики состоят из одного блока, выполненного в виде защитного корпуса, в котором размещается система пробоотбора, оптическая система, электронная плата управления и термопринтер.
Отбор анализируемой пробы может осуществляться за счёт разрежения, создаваемого встроенным насосом или внешним устройством подачи пробы BSS 2 (только для бутылочных проб). Устройство BSS 2 дополнительно позволяет проводить дегазацию анализируемой пробы. Конструкция системы пробоотбора позволяет проводить анализ масел в магистральных линиях гидравлических систем.
Электрическое питание осуществляется от сети переменного тока и/или от встроенной аккумуляторной батареи.
Управление счётчиками осуществляется с помощью кнопок на фронтальной панели.
Результаты измерений могут выводиться на экран счётчика, либо в печатной форме с помощью интегрированного термопринтера. Представление результатов измерений предусмотрено в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров. Счётчики позволяют оценивать класс чистоты анализируемого масла согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкости», массовую долю воды в анализируемой пробе и температуру пробы.
На рисунке 1 изображён внешний вид счётчиков. Счётчики являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Пломбировка корпуса не предусмотрена.

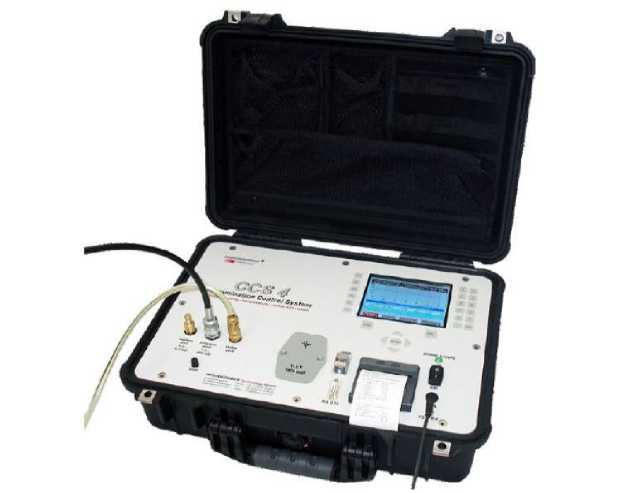

Рисунок 1 - Общий вид счётчика частиц в масла CCS 4
Основная комплектность поставки приведена в таблице 4.
Таблица 4 -
|
Наименование |
Количество |
|
Счётчик частиц в масла CCS 4 |
1 шт. |
|
Автономное ПО1 |
1 шт. |
|
Комплект принадлежностей2 |
1 комп. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП-242-1988-2016 |
1 экз. |
|
Примечание:
| |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний счетной концентрации частиц, частиц/см3 |
от 0 до 2,4404 |
|
Диапазон измерений, частиц/см3 |
от И102 до 2,4Ч04 |
|
Пределы допускаемой относительной погрешности измерений счетной концентрации частиц, % |
±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
115/240 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В-А, не более |
60 |
|
Габаритные размеры средства измерений, мм, не более | |
|
- высота |
155 |
|
- ширина |
284 |
|
- длина |
425 |
|
Масса, кг, не более |
11,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность, % |
от 10 до 70 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч, не менее |
5000 |
