Номер по Госреестру СИ: 66323-16
66323-16 Счетчики электрической энергии многофункциональные
(PM2000)
Назначение средства измерений:
Счетчики электрической энергии многофункциональные серии PM2000 (далее -счетчики) предназначены для измерений активной, реактивной и полной мощности, тока, напряжения, частоты, коэффициента мощности, коммерческого и технического учета электрической энергии в однофазной и трехфазной (трех- и четырех- проводных) сетях, а также автоматизированного сбора, накопления, обработки, хранения и отображения информации об энергопотреблении.

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 1

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 2
Программное обеспечение
Встраиваемое программное обеспечение (ПО) (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль). Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия счетчика.
Характеристики программного обеспечения счетчиков приведены в таблице 2.
Таблица 2 - идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО PM2000 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии многофункциональным серии PM2000ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики мощности
ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.21-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
Документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП.РМ2000-16 «Счетчики электрической энергии многофункциональные серии PM2000. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 сентября 2016 г.
Основные средства поверки:
трехфазная поверочная установка УППУ-МЭ 3.1, регистрационный номер в Федеральном информационном фонде 39138-08;
калибраторы переменного тока Ресурс-К2, регистрационный номер в Федеральном информационном фонде 31319-12;
секундомер СДСпр-1, регистрационный номер в Федеральном информационном фонде 1125-57.
Допускается применение аналогичных средств измерения, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик и (или) паспорт.
Изготовитель
Schneider Electric India Pvt. Ltd , ИндияАдрес: 12 A, Attibele Industrial Area Hosur Road, Neralur Post Bangalore Karanataka -562107 India
Заявитель
Акционерное Общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): (495) 437 55 77, (495) 437 56 66
E-mail: office@vniims.ru
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения для получения значений мощности, энергии, тока, напряжения, частоты, коэффициента мощности.
Счетчики состоят из входных первичных преобразователей тока (трансформаторы тока) и напряжения, аналого-цифровых преобразователей, микропроцессора, коммуникационных портов и модулей входов/выходов (более подробно указано в таблице 1) и дисплея на жидких кристаллах (далее - ЖК) или на светодиодах (в зависимости от модификации). Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с внешними устройствами осуществляется с помощью цифрового интерфейса расположенного на счетчиках или при помощи модулей входов/выходов устанавливаемых отдельно. Питание счетчика обеспечивается от внешнего источника питания. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее измеряемых и вспомогательных величин, после введения соответствующего пароля производить настройки счетчиков. Дополнительные параметры могут индицироваться непосредственно на дисплее счетчиков или на дисплее компьютера с помощью программных пакетов «ION Setup», поставляемых по отдельному заказу.
В качестве коммуникационных портов счетчиков, а также модулей входов/выходов используются: порт RS-485, аналоговые входы, аналоговые выходы, цифровые входы, цифровые выходы.
Протоколы передачи данных, которые поддерживают счетчики: Modbus RTU. Цифровые и аналоговые входы/выходы позволяют решать следующие задачи:
-
- мониторинга состояния устройств по сигналу от «сухих контактов»;
-
- подсчет количества импульсов от устройств с импульсным выходом (для моделей с дополнительными модулями);
Счетчики предназначены для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи измеренных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в системах управления нагрузкой энергетических сетей.
Счетчики имеют в своем составе энергонезависимую память данных EEPROM, которая позволяет сохранить всю информацию при отключении источника питания.
Заводские настройки, отвечающие за точность измерений, являются неизменными на протяжения всего срока эксплуатации счетчика.
В зависимости от модификации счетчики обеспечивают настройку и параметрирование графиков временных зависимостей электрической энергии, потребляемой мощности, напряжения, тока и других измеренных параметров.
Функциональные возможности счетчиков в зависимости от модификации приведены в таблице 1.
Таблица 1 - Функциональные возможности счетчиков
Функциональные возможности счетчиков |
Модификации счетчиков | |||||
PM2100 |
PM2200 | |||||
PM2110 |
PM2120 |
PM2130 |
PM2210 |
PM2220 |
PM2230 | |
Напряжения и токи линейные и фазные* |
+ |
+ |
+ |
+ |
+ |
+ |
Мощность: активная, реактивная, полная (по фазам и суммарно)* |
+ |
+ |
+ |
+ |
+ |
+ |
Коэффициент мощности*
|
1 |
1, 2** |
1, 2** |
1 |
1, 2 |
1, 2 |
Частота * |
+ |
+ |
+ |
+ |
+ |
+ |
Энергия: активная, реактивная, полная на 4 квадрантах* |
+ |
+ |
+ |
+ |
+ |
+ |
Коэффициенты гармоник (до гармоники №) |
- |
15 |
31 |
- |
15 |
31 |
Ток нейтрали*** |
+ |
+ |
+ |
+ |
+ |
+ |
Сервисные функции | ||||||
Сохранение в энергонезависимой памяти минимальных / максимальных значений с меткой времени |
- |
+** |
+** |
- |
+ |
+ |
Сохранение измеренных значений мощности и энергии (до 2-х значений) с настраиваемым интервалом и продолжительностью хранения |
- |
- |
+ |
- |
- |
+ |
Поддержка дополнительного модуля аналоговых входов/выходов |
- |
- |
+ |
- |
- |
+ |
Поддержка дополнительного модуля цифровых входов/выходов |
- |
- |
+ |
- |
- |
+ |
Импульсный выход, без дополнительных модулей |
1 |
- |
- |
1 |
- |
- |
Порт RS-485 (Modbus RTU) |
- |
1 |
1 |
- |
1 |
1 |
Уставки, аварийная сигнализация и управление | ||||||
Аварийные уставки |
- |
- |
20 |
- |
- |
20 |
Время отклика уставки, с |
- |
- |
1 |
- |
- |
1 |
Примечания * - измерения с нормируемой точностью; ** - измеренные значения выводятся только с использованием интерфейса связи; ***- рассчитывается из значений токов фаз. |
Фотографии модификаций счетчиков и места опломбирования представлены на рисунках 1, 2 и 3.

Рисунок 1 - Счетчики серии PM2200

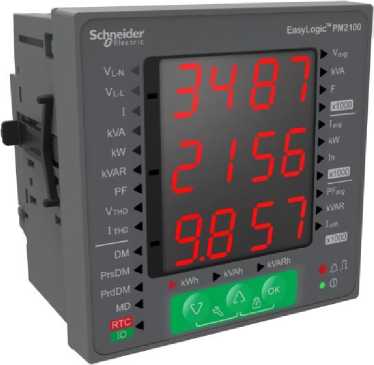

Рисунок 2 - Счетчики серии PM2100
Пломба изготовителя
E»vl«9'c' ,
ME'rsa®150' „ ,, RS4SSCT SSW< M B!Sg l ел vic я я . ‘Ata
Место пломбирования дополнительного модуля
Место нанесения знака поверки
Рисунок 3 - Места опломбирования счетчиков серии PM2000 и дополнительного модуля
Таблица 3 -
Наименование характеристики |
Значение | |||||
PM2110 |
PM2120 |
PM2130 |
PM2210 |
PM2220 |
PM2230 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Класс точности измерений активной/ реактивной энергии по ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 |
1/1 |
0.5S/1 |
1/1 |
0.5S/1 | ||
Номинальная частота, Гц |
50 | |||||
Номинальный ток, А |
5 | |||||
Стартовый ток, мА |
5 | |||||
Максимальный ток, A |
6 | |||||
Максимальный ток перегрузки:
|
12 50 500 | |||||
Рабочий диапазон температур, °C |
от - 10 до +60 | |||||
Относительная влажность при температуре 50 °C (не конденсирующаяся), % |
от 5 до 95 | |||||
Диапазон измерений напряжений:
|
от 20 до 277 от 35 до 480 от 20 до 347 от 35 до 600 | |||||
Пределы допускаемой основной относительной погрешности измерений напряжения, % |
±0,5 |
1 |
2 3 |
4 |
5 6 |
7 |
Пределы допускаемой основной относительной погрешности измерений активной и полной мощности усредненной на 1 с, % |
±1 |
±0,5 |
±1 |
±0,5 |
Пределы допускаемой основной относительной погрешности измерений реактивной мощности усредненной на 1 с, % |
±1 | |||
Диапазон измерений тока, А |
от 0,005 до 6 | |||
Пределы допускаемой основной относительной погрешности измерений тока, % |
±0,5 | |||
Диапазон измерений частоты, Гц |
от 45 до 65 | |||
Пределы основной относительной погрешности измерения частоты, % |
±0,05 | |||
Диапазон измерений коэффициента мощности |
от -1 до -0,01 и от 0,01 до 1 | |||
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±1 | |||
Сопротивление измерительных входов напряжения (фазное), МОм |
5 | |||
Потребляемая мощность по каждой цепи тока (при токе 6 A), 1В А, не более |
0,1 | |||
Потребляемая мощность по каждой цепи напряжения (при напряжении 240 В) В •А, не более |
0,2 | |||
Потребляемая мощность вспомогательного источника питания при напряжении 240 В переменного тока, Вт (В •А), не более |
3,3 (8) | |||
Значение импульса энергии, имп./кВт^ч (имп./квар^ч) |
от 1 до 9999999 | |||
Максимальная частота следования импульсов для цифрового выхода, Гц |
1 | |||
Максимальная частота следования импульсов для светодиодного индикатора, Гц |
35 | |||
Сохранение данных в памяти, лет |
20 | |||
Срок службы литий ионной батареи составляет, лет, не менее |
16 | |||
Габариты счетчиков, мм, не более
|
96 96 73 | |||
Масса, кг, не более |
0,3 | |||
Средняя наработка на отказ, ч, не менее |
300000 | |||
Срок службы, лет, не менее |
40 |
Дополнительные погрешности при измерениях тока, напряжения, коэффициента мощности, вызываемые изменением влияющих величин, не превосходят пределов, установленных в ГОСТ 31819.22-2012 для счетчиков классов точности 0,5S.
